序章 从口袋里的发光玻璃切入

一块被我们看得太熟的玻璃

请先把手机从口袋里拿出来，熄屏，放在掌心。

此刻它只是一块深色玻璃，四周有一圈金属或塑料边框，背面凸起几只镜头，底部有一个接口和几排小孔。它重约两百克上下，厚度不到一厘米。轻按侧键，玻璃亮了：时间、通知、天气、未读消息，一下子出现在眼前。从按下按键到画面出现，通常不到一秒。

我们每天重复这个动作上百次，早已不觉得有什么特别。不过只要多问几个“为什么”，这块玻璃就不再普通了。屏幕为什么能亮，又为什么能感知手指？电话打出去以后，声音怎样穿过墙壁和空气，找到几公里外的基站？拍照时，光如何变成一张清晰的照片？充电半小时就能回到大半格电量，那么大的电流在这么薄的机身里怎样安全流动？手机在密闭机身里持续运算，热量又去了哪里？

这些问题，单靠一门学科回答不了。

人类工业体系最集中的交汇点

智能手机可能是普通人能亲手拿到的、集成度最高的技术产品。它有下面几个身份：

• 半导体工业的产物：机身中央的主芯片里集成了数量庞大的微型晶体管，这些晶体管靠当代最先进的芯片制造工艺做出来。
• 精密光学与材料学的产物：镜头模组里有多片微小透镜、防抖马达和感光芯片，盖板玻璃要兼顾透光和抗摔。
• 微机电传感的产物：陀螺仪、加速度计等传感器尺寸很小，却能感知转动、倾斜和震动。这类微型机电结构通常称为 MEMS（微机电系统，Micro-Electro-Mechanical Systems）。
• 高频无线通信的产物：5G、Wi-Fi、蓝牙、卫星定位等多套收发系统挤在同一台机器里，彼此还不能互相干扰。

这些行业原本相隔很远：晶圆厂、玻璃厂、光学厂、电池厂、通信标准组织，分散在全球各地。手机让它们在几十立方厘米的空间里配合工作。所以本书副标题说它是一项“微缩奇迹”。奇迹并非指某个神秘的突破，指的是无数成熟技术被压缩、折中、拼接以后，仍然能稳定地一起运转。

为什么“分开学”总是学不透

传统的技术学习常把手机拆成互不相干的知识碎片：物理课讲电磁波和光电效应，化学课讲氧化还原，计算机课讲操作系统和代码，通信课讲调制和信道。每一块单独看都清楚，合在一起却很难回答一个具体问题，例如：

为什么我在地铁里刷视频，手机会发烫、掉电快，画面有时还会卡顿？

这个场景里，信号弱让射频电路加大功率，视频解码占用芯片算力，屏幕高亮持续耗电，电池放电本身也会发热，热量累积后系统又会主动降低性能来自保。物理、化学、通信和软件同时参与，互相影响。只懂其中一门，看到的就只是局部。

这种在日常体验和内部工程之间连不起来的状况，本书称为“双向映射的断裂”：看到现象，想不到背后的结构；学过原理，又认不出它在实物里的位置。

本书的方法：以一部真机为锚点

本书采用“真实系统中心”的思路：不从抽象公式出发，从一部完整的、你手里就有的智能手机出发。每讲一个概念，都尽量回答三个问题：它在机身的什么位置？它负责什么？它坏了或受限时，你会感觉到什么？

沿着这个思路，全书安排了一条九层的认知阶梯，从看得见、摸得着的外壳，一路走到看不见的物理定律，最后回到你和 AI 工具的协作：

表里的英文缩写不必现在就记住。它们会在后面的章节里逐个出现，每个都会配上中文解释和实物位置。第一次读到 SoC、RFFE 之类的词时，你只要知道它们是手机里某块真实存在的部件就够了。

读这本书需要准备什么

本书不要求工程背景。中学物理和化学的常识足够用，不熟悉也没关系，遇到时会从头讲起。比专业知识更有用的有三样东西：

1. 一部手机：新旧都行，最好手边再有一部可以随意观察的旧机。
2. 一点好奇心：遇到“它是怎么做到的”就停下来，把问题记下。
3. 一个 AI 助手：第九章会专门讲怎样拍下零件、提出问题，让 AI 成为你身边的拆机导师。

每章最后一节是“本章小结与实物探索任务”，会请你动手观察、比较、记录，有时还要动手拆。理解靠读也靠看，最好能亲手摸一摸。

从现在开始，换一种眼光看手机

读完这本书，你手里的手机不会变得更快，你看它的方式会变。看到发布会上的芯片工艺、充电功率、镜头参数，你能大致判断它们意味着什么、代价在哪里。看到手机发烫、信号变弱、拍照拖影，你能推测是哪个子系统在起作用。再遇到其他高集成数字设备，比如平板、手表、耳机甚至汽车座舱，你也能用同一套方法去拆解。

这就是本书想帮你建立的“系统透视眼”。

现在，请再看一眼掌心那块玻璃。下一章，我们先从它的外形说起：为什么手机长成今天这个样子，它又在哪些地方做了不得不做的取舍。

第一章 认识对象——这是一部智能手机

• 1.1 智能手机的物理形态与系统折中
• 1.2 现代社会中的中枢定位：人机共生的微型枢纽
• 1.3 手机发布会配置单解密：看懂营销话术背后的系统真实含义
• 1.4 本章骨架小结与实物探索任务

1.1 智能手机的物理形态与系统折中

把手机平放在桌上，最直观的印象是一块会发光的长方形玻璃板。这块板子看起来简单，却是工业设计与机械工程长期演进的结果。它的厚度、重量、材料和开孔位置，都是在极小空间里反复权衡后的妥协。读懂这些妥协，是建立“系统透视眼”的第一步。

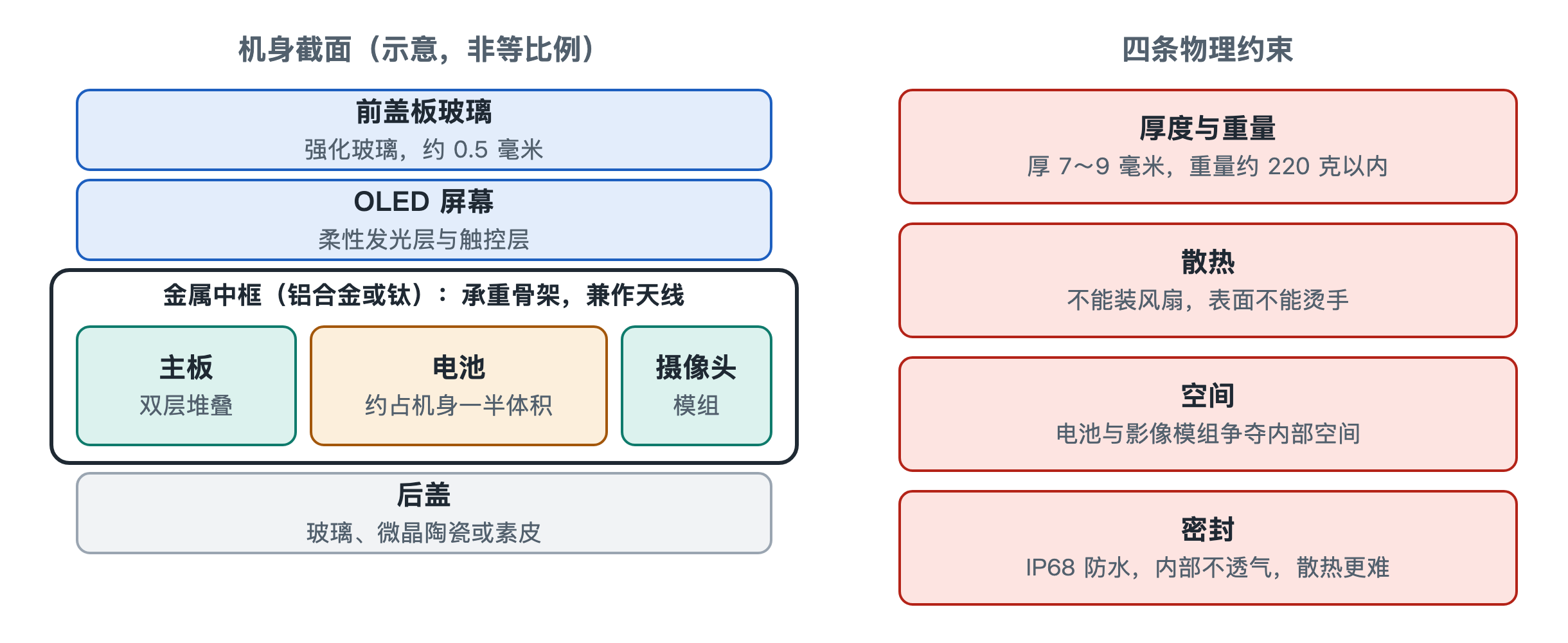

1.1.1 经典三明治：三层材料各司其职

拿起手机，用指甲沿侧边轻轻划一圈，能摸到正面玻璃、侧面金属边框和背面材质之间细微的接缝。绝大多数主流手机都采用这种“屏幕盖板 + 金属中框 + 后盖”的夹层结构，工程师常把它叫作“三明治架构”。

前盖板厚度约 0.5 毫米，比一张银行卡还薄。它经过化学强化和微晶硬化处理，表面形成一层压应力，像给玻璃预先绷紧了一层“铠甲”，裂纹不容易扩展。

中框是整机的承重骨架。屏幕、主板、电池都直接或间接固定在它上面，跌落时冲击力也主要由它分散。它还有一项不太为人注意的兼职：侧边那几道细细的塑料缝隙，是用纳米注塑工艺填入的绝缘材料，把一整圈金属切成几段，每一段就成了一根天线。骨架和天线合二为一，正是空间极度紧张时的典型做法，第四章会专门讨论。

后盖为什么越来越少用整块金属？因为金属会屏蔽电磁场，无线充电线圈的能量穿不过去。玻璃、陶瓷、素皮对电磁波“透明”，同时可以通过不同的表面处理改善手感和观感。材料选择背后，其实是充电、散热、握持三种需求的折中。

1.1.2 折叠屏：让屏幕学会弯腰

近年来普及的折叠屏手机打破了刚性长方体的形态。屏幕要反复弯折，带来了全新的材料与机械难题。

• 超薄柔性玻璃（Ultra-Thin Glass，UTG）：厚度只有 30 微米左右，接近一根头发丝的一半。玻璃一旦薄到这种程度，就能像纸一样弯曲。再经过化学强化，它可以弯折数十万次而不出现机械疲劳。部分机型也会使用透明聚酰亚胺薄膜（Colorless Polyimide，CPI）作为柔性盖板。
• 水滴铰链：如果屏幕被硬生生对折成一条直线，弯折处会发生塑性形变，留下永久折痕。水滴铰链在合拢时为屏幕留出一个水滴形的收容腔，让弯曲半径变大、受力变缓。这个铰链内部集成了上百个微型齿轮与凸轮结构，零件采用金属注射成型（Metal Injection Molding，MIM）工艺制造：先把金属粉末与粘结剂混合后像塑料一样注塑成型，再烧结致密，适合批量生产形状复杂的小零件。

折叠形态也改变了内部布局。机身分成两半，常见的做法是采用双主板和分立的双电芯，分别放在铰链两侧，再用柔性线路跨过铰链连接。一部折叠屏手机，相当于把两部薄手机用精密机械“缝”在了一起。

1.1.3 锁死形态的四条物理边界

无论直板还是折叠，手机的形态都被几条严苛的物理边界限定。它们互相牵制，任何一项放松，都会挤压其他几项。

1. 厚度与重量：整机厚度通常被压在 7.0～9.0 毫米之间，重量一般控制在 220 克以内，业内常把 200 克左右视为“人机舒适线”。超过这条线，单手长时间握持和放进裤兜都会明显吃力。
2. 无风扇散热：笔记本电脑可以装风扇，手机不行。机身内既没有空间，也无法开进风口，所有热量只能依靠被动导热，从芯片传到中框、屏幕和后盖，再散到空气和手掌中。由于机身直接接触皮肤，安全标准对可触摸表面的温度有限制（限值按材料和接触时间分档），厂商通常把长时间手持的表面温度控制在 40 多摄氏度。
3. 电池与影像的空间争夺：电池占据了机身近一半的体积。剩下的空间里，越做越大的摄像头模组是最“贪婪”的住户。多给电池一毫米，就可能少给镜头一毫米，这就是为什么续航和影像常常难以兼得。
4. IP68 密封：IP68 是国际通用的防尘防水等级标记，“6”代表完全防尘，“8”代表可承受持续浸水。为了达到它，机身接缝被胶条和密封圈层层封死。代价是内部密不透风，本就只能被动散热的环境更加闷热。

把这四条放在一起看，就会发现手机设计像一场“四方拉锯”：

1.1.4 小结：一块玻璃板里的权衡账本

手里这部手机的每一处外形细节，都不是随意的审美选择。中框的缝隙是天线，后盖的材质服务于无线充电，镜头凸起是空间不够的结果，摸起来发烫的位置暗示了热量的流向。理解了这些折中，再看后面各章的芯片、射频、快充与温控，就会明白它们为何都要在毫米与毫瓦之间精打细算。下一节，我们将视线从机身移向社会，看看这块玻璃板在现代生活中占据了怎样的位置。

1.2 现代社会中的中枢定位：人机共生的微型枢纽

1.2.1 一个小实验：如果手机突然消失一天

设想一个普通的早晨：闹钟没有响，因为手机不在床头；出门坐地铁，进站要用的乘车码打不开；到了便利店，付款码调不出来；中午约朋友吃饭，找不到导航，也联系不上对方；下午办一项政务业务，系统提示“请用手机完成人脸核验”。

一天下来你会发现，丢掉的远不止一台娱乐设备。如果只看它能打电话、刷视频，智能手机像是一件消费电子产品。可是放到整个社会的技术体系里看，它的位置要重要得多：银行、政务、交通、通信、地图这些庞大的数字化基础设施，最后都要落到人的手上，而手机正是它们与人之间几乎唯一的随身交互界面。后台的服务器和光纤网络再强大，也要靠这块巴掌大的设备才能“够得着”每一个具体的人。

下面从三个角度，看看这枚“微型枢纽”分别承担了什么职责。

1.2.2 角色一：法律与金融身份的承载者

过去证明“我是我”，靠的是身份证、印章和亲笔签名；今天，越来越多的场合改成了“刷一下脸”或“按一下指纹”。这背后有一个关键问题：生物特征一旦泄露就无法更换，它必须被极其严密地保护。

手机的做法，是在硬件层面专门划出一块“隔离区”。不少机型内置独立的安全芯片，即嵌入式安全元件（Embedded Secure Element，eSE）。它像银行地下金库里的保险柜：与运行日常应用的主系统在物理上相互隔离，自带专用的存储和运算能力，外界程序无法直接读取里面的内容。

一次指纹支付大致是这样完成的：

1. 指纹传感器或人脸识别模组采集你的生物特征；
2. 比对工作在芯片隔离区内完成，原始特征数据不交给普通应用；
3. 隔离区只向外输出“验证通过”或“验证失败”的结论，并用加密凭证签名；
4. 银行或政务系统收到凭证，确认是你本人在操作。

打个比方，这就像你让一位可信的公证员去核对身份，公证员只对外出具“属实”的证明，从不把你的证件复印件交给任何人。正是凭借这种机制，手机才能代表用户向社会服务确权。关于这块“金库”的运作细节，第六章讲到硬件安全隔离区时还会展开。

1.2.3 角色二：随身携带的边缘算力中枢

在网络架构中，“云端”指远处机房里的大型服务器，而**边缘计算（Edge Computing）**指在离用户最近的地方就地处理数据。手机正是距离你最近的那一个计算节点。

最直观的例子是拍照。你按下快门的那一刻，看起来只拍了一张，实际上手机在极短时间里连续捕获了许多帧图像，并在本地一秒内完成数十帧图像的对齐与降噪，再合成为最终照片。手抖造成的错位被校正，暗处的噪点被抹平，整个过程不需要把数据传到任何服务器。

另一个例子是端侧神经网络，也就是直接在手机芯片上运行的人工智能模型。开会时打开录音转文字，即使处在没有信号的地方，手机也能实时把语音变成文字；对着一张图片提问，它也能在本地完成图文结合的多模态理解（同时处理文字、图像、声音等多种信息）。

为什么不把这些都交给云端？可以用下表对比：

端侧计算的代价写在表格最后一行：要把这么多计算塞进一个靠电池供电、没有风扇的密闭小盒子里，就必须设计专门的计算单元，并精打细算每一分电。这正是第三章“异构算力矩阵”要回答的问题。

1.2.4 角色三：物理世界与信息网络之间的感知桥梁

人靠眼睛、耳朵和内耳的平衡感认识世界，手机则靠一整套传感器。打开地图时，它要同时回答“我在哪、朝哪走、在几楼”这几个问题，调用的是：

这些器件单独看都不起眼，组合起来，就让手机变成了人类感官的数字化外挂器官：它把气压、光照、转动、卫星信号这些物理量，转换成网络可以理解的数据，再把网络上的信息反馈到你眼前。至于这些各有误差的微弱信号如何互相校准、融成一个可靠的判断，将在第六章“传感器融合”中细说。

1.2.5 小结：为什么说是“人机共生”

把三个角色放在一起看：

• 身份：它替你向社会证明“你是你”；
• 算力：它在你身边就地思考和处理；
• 感知：它替你感受并记录物理世界。

这三件事都要求设备时刻贴身、随时可用、足够可信，正因如此，手机从“工具”变成了与人共生的枢纽。理解了它在社会中的分量，再去看发布会上那些密密麻麻的参数，就会明白每一项指标为什么要那样较真。下一节，我们就拿起一张配置单，逐行看看营销话术背后的系统真实含义。

1.3 手机发布会配置单解密：看懂营销话术背后的系统真实含义

每年秋季前后，各家厂商的发布会轮番登场。大屏幕上滚动着芯片代号、传感器英寸、充电瓦数、屏幕亮度，台下掌声一阵接一阵。很多读者看完只记住几个大数字，却说不清这些数字到底意味着什么。其实，配置单上的每一项参数都对应着机身内部的一场取舍：空间、功耗、发热、成本和寿命，几方力量在几毫米的厚度里相互争夺。读懂参数，就能透过宣传话术看到手机内部软硬件的真实处境。

本节挑出发布会上最常见的五类参数，逐一拆开，说明它们在系统工程层面的含义，并指出后续哪些章节会深入讲解。

1.3.1 SoC 芯片平台：被散热“锁住”的性能天花板

发布会上最常听到的名字是芯片平台，例如骁龙 8 Gen 3、天玑 9300、采用 3nm 工艺的 A17 Pro。SoC 是“系统级芯片”（System on Chip）的缩写，意思是把处理器、图形单元、通信基带等多个功能集成在同一块芯片上。

宣传时，厂商喜欢强调跑分和峰值频率。但手机和台式电脑最大的区别在于：手机没有风扇，只能靠机身被动散热，整机能长期承受的功耗大致只有 5 瓦到 8 瓦。打个比方，SoC 像一台高性能发动机，被装进了一辆不能装散热器的小车里，发动机再强，也只能在不过热的范围内输出。

所以芯片参数真正决定的是两件事：

• 微架构能效比：每消耗一瓦电能完成多少计算。能效比越高，在同样的散热限制下能跑得越快、越久；
• 综合算力上限：在这个功耗范围内能达到的最高性能，也包括 5G 信号收发时数据吞吐的稳定程度。

看芯片时，与其只盯着峰值跑分，不如关注长时间游戏或连续拍摄时性能能否稳住。这部分内容将在第二章和第三章展开。

1.3.2 影像传感器尺寸：进光量与机身厚度的拉锯

“1 英寸大底”“5000 万像素”“LYT-900”“1/1.49 英寸”，这些是影像宣传的常用词。“底”指图像传感器，即镜头后面把光变成电信号的感光芯片。

传感器越大，每个像素能接收的光线越多。可以把像素想象成雨中摆放的水桶：桶口越宽，同样时间接到的雨水越多，信号也越扎实。光线充足时，画面里的杂乱噪点就少，夜景表现自然更好。

代价是光学结构跟着变大。传感器尺寸增加后，为了让光线正确成像，镜头组需要更长的距离，模组厚度会明显增加。机身不可能无限加厚，于是手机背面出现了越来越高的“相机凸起”。“大底”这一参数，实际上是进光量与机身厚度之间的一种妥协。相关结构和器件见第二章与第七章。

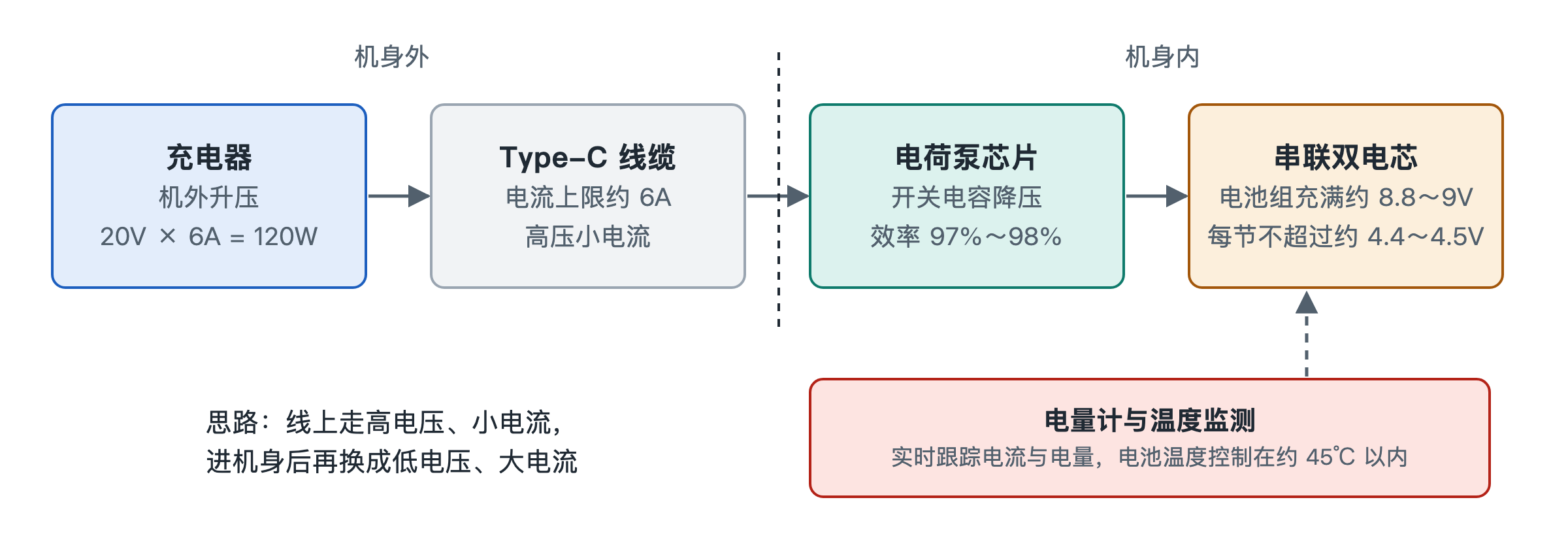

1.3.3 快充功率：在温度红线下冲刺

100W、120W 超级闪充，50W 无线充，这些瓦数常常被放在发布会的显眼位置。功率等于电压乘以电流，要充得快，就得把大量电能在短时间内送进电池，而电能转换过程中必然产生热量。

锂电池对温度很敏感，充电时电芯温度通常要控制在约 45℃ 以下（具体限值各厂商不同），否则会加速老化，严重时还可能引起热失控。工程师采用了两种主要手段：

• 双电芯分压：把电池拆成两节串联，让每节电芯分担一部分电压，单节承受的压力更小；
• 专用电荷泵芯片：一种高效的电压转换器件，能把充电器送来的较高电压高效转为电池所需的大电流，减少发热环节。

需要注意，宣传中的最高功率往往是阶段性的脉冲峰值，只在电量较低、温度合适时短暂维持，随后会逐步降低。所以“百瓦快充”的真实含义是：在温控红线约束下，系统能维持的峰值能力。第三章和第五章会详细拆解这条能量通道。

1.3.4 屏幕规格：画质、功耗与寿命的三方博弈

一条典型的屏幕参数可能写成“1.5K / 2K 120Hz 8T-LTPO OLED，峰值 4500 nit”。拆开来看：

• 1.5K / 2K：分辨率，像素越多越细腻，但驱动更多像素需要更多电量；
• 120Hz：刷新率，即屏幕每秒刷新画面的次数，次数越多滑动越流畅；
• OLED：有机发光二极管（Organic Light-Emitting Diode），每个像素自己发光，黑色区域可以完全不亮；
• LTPO：低温多晶氧化物（Low-Temperature Polycrystalline Oxide）背板技术，允许屏幕在 1Hz 到 120Hz 之间动态切换刷新率。看静态文字时降到很低的频率，滑动时再提高，从而节省大量电量；
• 峰值亮度（nit，尼特）：反映屏幕在烈日下是否看得清。

高分辨率、高刷新率、高亮度都会增加功耗，高亮度长期使用还会加快 OLED 材料老化。屏幕参数的背后，是画质、驱动功耗与使用寿命之间的平衡。其结构和封装工艺见第二章与第四章。

1.3.5 振动马达规格：用空间换手感

“0809”“1016”“仿生振感 X 轴线性马达”，这些数字常让人摸不着头脑。它们通常描述马达的尺寸规格，数字越大，体积越大。X 轴线性马达则是让内部质量块沿横向来回运动的振动器件。

马达体积越大，可驱动的质量块越重，启动和停止就越干脆，响应时间可以控制在 10 毫秒以内。这样它能模拟出按键按下、旋钮转动时那种细腻的“段落感”。但机身空间有限，马达多占一点，电池或其他部件就得让出一点。手感的提升，是用内部空间换来的。第三章和第七章将进一步介绍。

1.3.6 参数对照：从营销名词到系统含义

1.3.7 小结：每个数字背后都有一份代价清单

配置单上没有免费的数字。性能受散热限制，大底换来凸起，快充受制于温度，高画质消耗电量，好手感占用空间。下次看发布会时，不妨对每个亮眼参数多问一句：它是用什么换来的？带着这个问题，我们就从“看参数的人”变成了“读系统的人”。下一节将把本章内容串成骨架，并请你拿起手中的手机，完成第一组实物探索任务。

1.4 本章骨架小结与实物探索任务

读到这里，不妨先把手机放在桌上，停一停。前面三节，我们从它的外形说到它在社会中的位置，再说到发布会上那一长串参数。这一节做两件事：先把本章的骨架收拢成几条可以记住的结论，再请你动手做两个小实验，最后借助 AI，为你自己的手机画一张“系统工程画像”。

1.4.1 本章骨架：三句话读懂一部手机

如果只能用三句话概括第一章，可以这样说：

1. 它是一个被约束“逼”出来的折中实体。 机身只有几毫米厚，重量要符合人手长期握持的习惯，内部又没有风扇，热量只能靠金属、玻璃和空气被动散出去。几乎所有设计，都是在这三条硬约束之间找平衡点。
2. 它是现代人的数字身份凭证与边缘算力中枢。 支付、出行、身份认证、通信都汇集到这块玻璃上。它既是你在数字社会里的“钥匙串”，也是离你最近的一台计算机。所谓“边缘算力”，是指计算不必全部送到远方的云端服务器，很多工作就在你手里的设备上完成。
3. 发布会上的参数，本质上都是取舍方案。 更大的电池、更大的传感器、更强的芯片，都要占空间、耗电、发热。每一个漂亮数字背后，都有一个被压缩或放弃的选项。

可以把这三句话整理成一张对照表，方便以后翻查：

请记住“空间、功耗、性能”这三个词。后面每一章，无论讲主板堆叠、快充还是温控，都会回到这个三角形里。可以想象一个装满水的气球：按下一处，别处就会鼓起来。手机工程师每天面对的，就是这样一只被捏得很紧的气球。

1.4.2 实物探索任务：用手和眼睛读懂取舍

理论要落到实物上。下面两个小任务不需要任何工具，几分钟就能完成。

1.4.2.1 任务一：寻找天线的“断点”

如果你的手机是金属边框，用指尖沿着边框慢慢摸一圈，再借着灯光仔细看。你会发现边框上有几道细窄的缝隙，里面填着颜色不同的塑料。它们不是装饰，而是天线绝缘断点。

金属会屏蔽电磁波。一圈完整的金属边框，就像把信号关进笼子。工程师干脆把边框切成几段，让每一段金属本身成为天线，再用塑料把它们彼此绝缘。这些缝隙，就是“既要金属质感，又要信号畅通”这一对矛盾留下的痕迹。

请数一数，你的手机四周一共有几道这样的缝隙，并记下它们大致在哪个位置：顶部、底部，还是两侧？把答案写下来，到了第二章讲射频与天线子系统、第四章讲纳米注塑与天线馈电时，你会知道每道缝隙为什么开在那里。

1.4.2.2 任务二：观察镜头凸起的“倾斜代价”

把手机背面朝上，平放在光滑的桌面上，从侧面平视。多数手机会因为后置镜头凸起而微微倾斜，用手指轻按另一侧，甚至会左右摇晃。

这道凸起是影像系统付出的厚度代价。图像传感器越大、镜片越多，光线需要的成像距离就越长，而机身厚度却不能随之增加，多出来的部分只好“冒”出背板。你可以估计一下：凸起高度大约占机身厚度的几分之一？它是集中在一角，还是横贯整个背部？凸起越显著，通常说明这款手机在影像上投入的空间越多。第二章会把影像模组称为空间最大的“硬件黑洞”，这个说法的直观证据，此刻就在你的桌面上。

1.4.3 AI 协同接口：为你的手机生成系统级工程画像

动手观察之后，可以请 AI 帮你把零散的发现组织成系统性的认识。下面这段提示词可以直接复制使用，只需把方括号中的内容换成你自己的机型：

我正在阅读《AI时代系统知识基础读物：智能手机》第一章。 我手头正在使用的手机型号是：[输入你的具体手机型号，例如：iPhone 15 Pro 256G / 小米 14 Ultra / 华为 Mate 60 Pro]。 请基于本章的系统分析框架，帮我生成一份该机型的系统工程画像：

1. 【物理架构】：该手机在外观材质、中框结构与机身厚度上做出了怎样的工程取舍？
2. 【核心芯片画像】：它的处理器 SoC、主摄图像传感器（CIS）分别由哪家半导体公司制造？
3. 【系统取舍定位】：这款机型在工程设计上是将天平明显倾斜向了“极致影像与大底凸起”，还是倾斜向了“轻薄握持与长效续航”？
4. 【下一章预览】：如果拆开它的后盖，其主板结构是单层还是双层堆叠？

这里出现了两个新术语。SoC（System on Chip，系统级芯片）是把处理器、图形处理、通信基带等功能集成在一块芯片上的“计算中枢”；CIS（CMOS Image Sensor，互补金属氧化物半导体图像传感器）是把光转换成电信号的感光芯片。它们将在第二、三章详细展开。

使用时有两点提醒。第一，AI 给出的厂商、材质等信息可能有误，最好与官方规格页或可靠的拆机资料对照核实。第二，比答案更有价值的是追问：如果 AI 说你的手机“偏向影像”，就接着问它“为此牺牲了什么”。习惯从取舍的角度提问，正是本书想帮你养成的系统透视眼。

1.4.4 走向下一章

到这里，我们一直在手机的外面观察：摸边框、看凸起、读参数。第一章回答的是“它是什么”。从第二章起，我们要打开后盖，看看这几毫米厚的空间里，主板如何层层堆叠，芯片如何上下叠放，天线、镜头、电池又如何争夺每一立方毫米。你刚才数出的缝隙、看到的凸起，都会在里面找到对应的部件。

第二章 拆解系统——机身内部的微型微缩模块

• 2.1 双层堆叠主板（Logic Board）与微型化封装技术
• 2.2 核心计算中枢：SoC 与 PoP（Package-on-Package）叠层封装
• 2.3 射频前端（RFFE）与天线子系统：无形电磁波的物理阵列
• 2.4 影像与光学模组：空间最大的“硬件黑洞”
• 2.5 能量、人机总成与散热屏蔽
• 2.6 全球智能手机供应链分工总览

2.1 双层堆叠主板（Logic Board）与微型化封装技术

拧下底部螺丝、撬开后盖，再取下覆盖在电路上的几块金属盖板，手机内部最核心的部件就露出来了：一块轮廓弯弯折折、形状很不规则的板子。它就是手机主板，英文常称 Logic Board（逻辑板）。它没有电脑主板那样规整的矩形外形，而是被电池、摄像头模组和扬声器挤成了"见缝插针"的样子。更值得注意的是，这块板子往往不止一层，而是像汉堡一样上下叠在一起。

2.1.1 从"摊大饼"到"盖楼房"

我们可以把主板想象成一座城市。早年的功能机，主板面积宽裕，芯片像平房一样平铺在一块电路板上，道路宽敞，彼此也不拥挤。到了智能手机时代，机身越来越薄，电池越来越大，摄像头越来越多，留给主板的地盘被不断压缩，需要安放的芯片却一年比一年多：处理器、内存、闪存、5G 射频、电源管理……平铺已经放不下了。

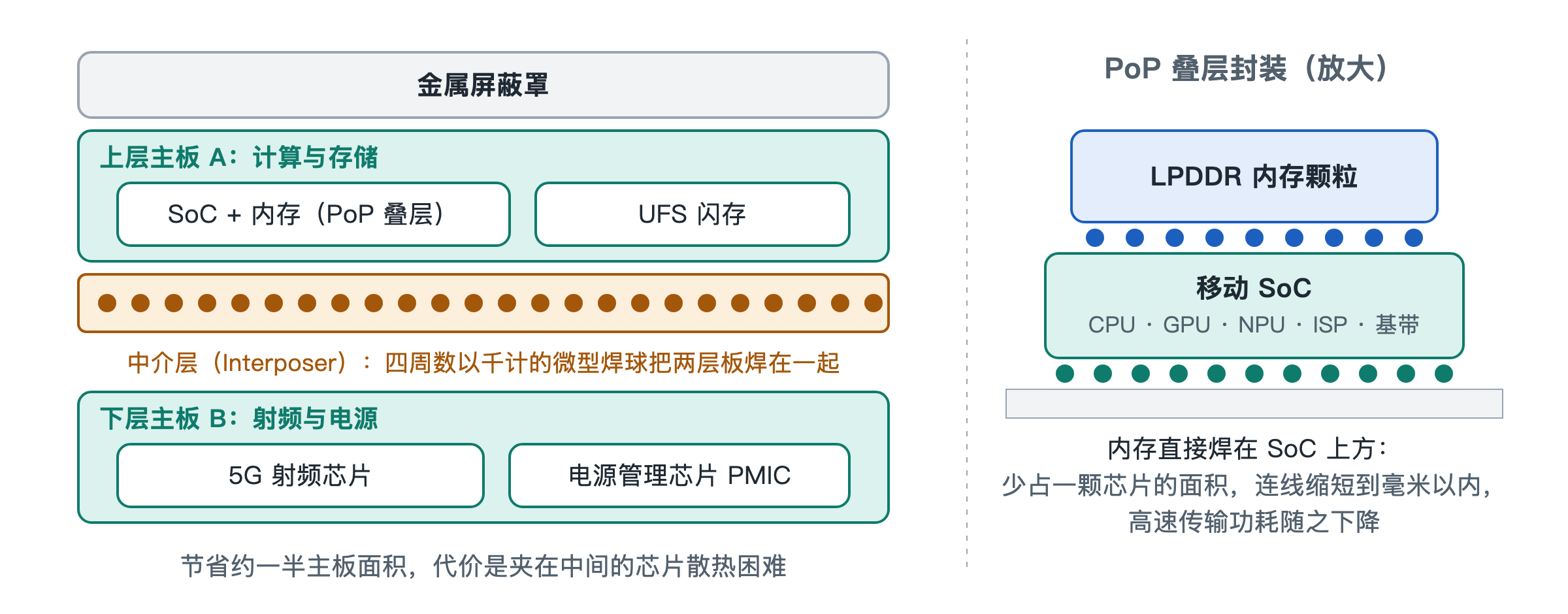

工程师的办法和城市规划者一样：地不够，就往上盖楼。于是出现了双层堆叠主板（Stacked Logic Board），业内常形象地叫它"汉堡主板"或"三明治主板"。它的基本结构可以用下面的剖面示意来理解：

┌──────────────────────────────────────────────┐
│        现代手机双层堆叠主板架构剖面          │
├──────────────────────────────────────────────┤
│ 上层主板 A（计算与存储）                      │
│  [移动 SoC 核心 + 内存堆叠]   [UFS 闪存颗粒]  │
│ ════════════════════════════════════════════ │
│        ▼            ▼            ▼           │
│   ●●● 中间连接框（Interposer）●●●            │
│ 四周数以千计的微型焊球，中间形成封闭空腔      │
│        ▲            ▲            ▲           │
│ ════════════════════════════════════════════ │
│ 下层主板 B（射频与电源）                      │
│  [5G 射频前端芯片群]        [PMIC 供电芯片]   │
└──────────────────────────────────────────────┘

这三层各有分工：

• 上层主板（A 板）：安放计算与存储的核心——移动系统级芯片（SoC, System on Chip）及叠在它上面的内存，还有存放照片、应用的 UFS（通用闪存存储，Universal Flash Storage）闪存颗粒。
• 下层主板（B 板）：承载 5G 射频前端芯片群和电源管理单元（PMIC, Power Management IC）。这两类芯片工作时发热都不小。
• 中间连接框（Interposer，中介层）：一圈环形的"框子"夹在上下两板之间，框的上下表面布满数以千计的微小焊球，把两块板直接焊死、熔合成一个整体。电信号就沿着这些焊球在上下层之间穿梭。

这种结构属于球栅阵列（BGA, Ball Grid Array）式连接：不再用细长的引脚，而是用排成阵列的小锡球实现密集互连。焊好之后，环形中介层的中间留出一块封闭空腔，上下两板朝内一侧的芯片就"藏"在这个空腔里。

2.1.2 SLP：把电路"画"得像芯片一样细

光会叠层还不够，每一层板子本身也必须更密。普通电路板（PCB, Printed Circuit Board）的走线较粗，放在今天的手机里显得太"占地方"。于是手机主板普遍采用类载板（SLP, Substrate-like PCB）工艺。

所谓"类载板"，意思是它的精细程度接近芯片封装用的载板。在这种工艺下，走线的线宽与线间距被压缩到 30 微米以下。作个对照：一根头发的直径大约几十微米，也就是说，主板上的铜线比头发丝还细，而且一根挨着一根，间隙同样窄。

不仅横向密，纵向也深。一块指甲盖到名片大小的主板，内部可以叠压超过 10 层导电线路，层与层之间靠微小的孔洞相连，形成一张立体的高密度互联网络。如果说普通电路板是一张平面城市地图，SLP 主板更像一座拥有多层地下通道和高架桥的立体城市。

2.1.3 省下一半地盘，代价是散热

双层堆叠带来的好处直截了当：与把所有芯片平铺相比，它大约节约了一半的主板面积。省下来的空间可以让给电池，带来更长的续航；也可以让给更大的摄像头模组，或者让机身更薄。

但工程上没有免费的午餐。回看剖面图就会发现，上下两块板夹住的那个空腔几乎是密闭的：藏在里面的芯片被四周的焊环和上下的电路板包围，热量很难直接散到外面。而下层恰好放着本身就发热不小的射频芯片和电源管理芯片。这就像把两间开着暖气的屋子上下摞在一起，中间还封了窗户——楼是省地了，屋里却更闷。

这种"空间换热量"的取舍，是理解手机设计的一条主线。后面讲到散热屏蔽、温度墙与热节流时，读者会一再看到它的影子。下面这张表概括了双层主板的利与弊：

2.1.4 谁在制造这块"芯片城市"

这样精密的板子，背后是一条专业化的产业链。高端类载板的制造商主要有中国台湾的欣兴电子、华通电脑、鹏鼎控股，奥地利的奥特斯（AT&S），以及中国大陆的深南电路。它们负责把细如发丝的线路一层层做出来。

板子做好、芯片焊上之后，还要和屏幕、电池、摄像头等部件组装成整机。这一环由富士康、立讯精密、比亚迪电子、和硕等精密代工企业承担。于是，一块手掌里的主板，往往凝结了跨越多个国家和地区的分工协作——这一点，我们会在本章最后一节的供应链总览中展开。

2.1.5 小结

手机主板之所以长成"汉堡"的样子，是空间压力逼出来的：SLP 工艺让每一层更密，中介层焊环让两层合为一体，最终在极小面积里塞下整部手机的计算、存储、通信与供电核心，同时也留下了散热这道难题。主板上最核心的那颗芯片——SoC，又用一种类似的"叠罗汉"方式与内存堆在一起，这正是下一节要拆开的对象。

2.2 核心计算中枢：SoC 与 PoP（Package-on-Package）叠层封装

打开一部手机的后盖，拆下金属屏蔽罩，主板上最显眼的通常是一颗方方正正、比指甲盖略小的黑色芯片。它的表面往往印着三星或海力士这样的内存厂商标志。很多第一次拆机的人会以为这就是手机的“内存条”，处理器应该在别的地方。真实情况更有意思：这颗芯片是上下两层叠在一起的。上面一层是内存，下面一层才是整部手机的计算中枢。这一节就从这块“双层蛋糕”讲起。

2.2.1 为什么要把内存“顶”在处理器头上

先看一个日常场景。你在相册里快速滑动上千张照片，或者打开一个大型游戏，处理器每秒要从内存里取出、写回海量数据。在手机内部，内存需要以每秒数十吉字节（GB/s）的带宽吞吐数据。这么高的数据流量，对连接处理器和内存的“道路”要求极高。

电信号在铜导线里传输并非没有代价。走线越长，线路本身的电容和电阻越大，每翻转一次信号需要充放电的能量就越多。在高频下，这部分能量会被反复消耗，最后变成热量和电池电量的损失。走线长还会带来信号衰减和干扰，为了保证数据不出错，又要额外花费功耗去驱动。

台式电脑可以把内存做成独立的内存条，插在离处理器几厘米外的插槽里，因为它有电源插座和风扇兜底。手机没有这样的条件。工程师的做法很直接：把内存颗粒焊在处理器芯片的正上方，这种方式称为 PoP 叠层封装（Package-on-Package，封装上叠封装）。

可以用城市规划来类比。如果把处理器比作一座工厂，内存比作原料仓库，传统布局是在工厂旁边另建一座仓库，中间修一条马路，运输费时又耗油。PoP 的思路是直接把仓库盖在工厂楼顶，用电梯上下运货。这样做有两个直接好处：

• 节省地皮：主板上省去了一整颗大芯片的占地面积。在寸土寸金的手机主板上，省下的面积可以留给电池、摄像头或射频器件。
• 缩短距离：处理器和内存之间的电气连接距离被压缩到毫米以内，高频传输带来的功耗明显降低，信号也更稳定。

所以，那个印着内存厂商标志的芯片，标志只说明了“楼顶”的身份。真正决定手机性能的部分，被压在下面，从外面看不见。

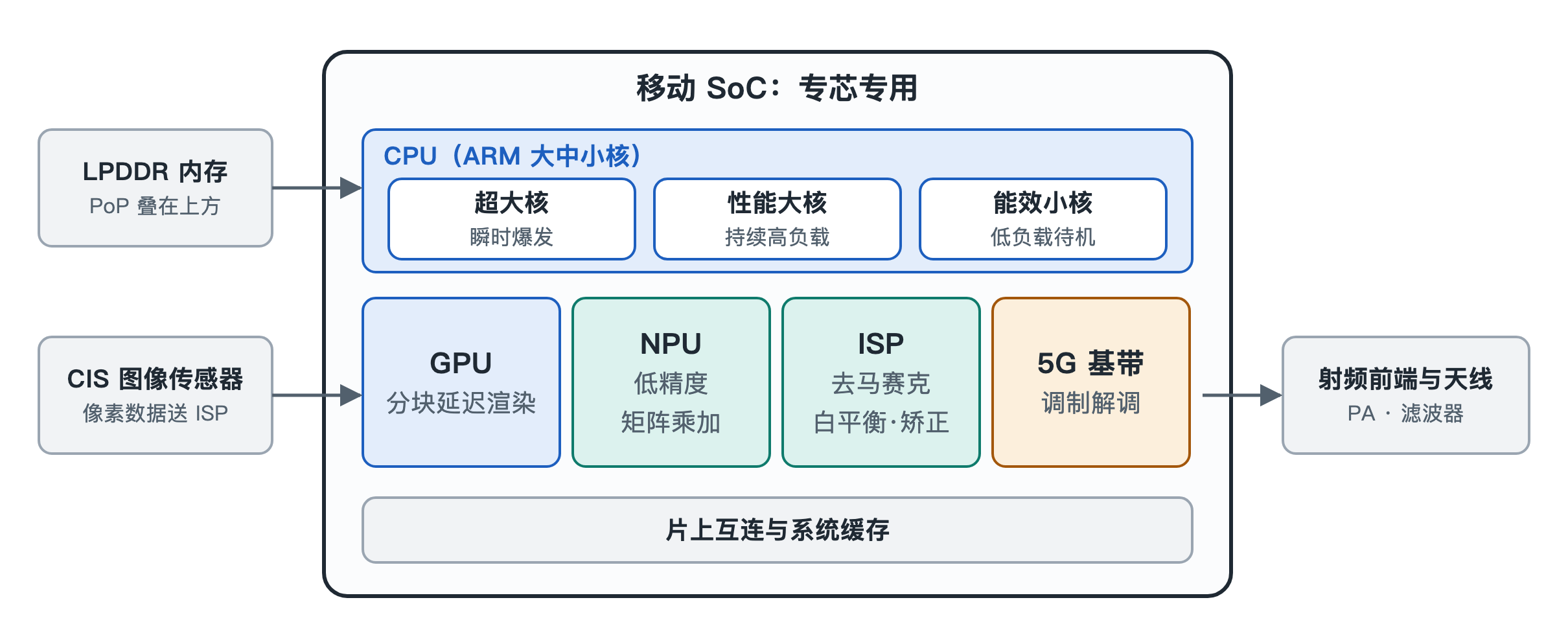

2.2.2 被压在下层的“全能微型系统”

压在内存下方的芯片叫作 SoC（System on Chip，片上系统）。顾名思义，它不是单一的处理器，而是把过去需要好几颗芯片才能完成的功能，集成到同一块硅片上。一颗典型的移动 SoC 内部包括以下几个主要单元：

这里有两个细节值得留意。

第一，CPU 的“大中小核”设计。手机里不是所有任务都需要满负荷运算。刷消息、听音乐这样的轻任务交给小核，功耗低；打开大型应用、处理复杂任务时才调用大核。这就像一家公司不会让资深专家去复印文件，而是按任务难度分配人手。至于系统如何决定把任务交给哪一类核心，第六章讲调度机制时会展开。

第二，NPU 处理的是“低精度”运算。人工智能计算往往涉及大量乘法和加法，但不要求每个数字都精确到小数点后很多位。用较低精度的数字进行计算，可以在同样的功耗下完成更多运算。NPU 正是为这种计算方式专门设计的电路。

把这么多单元放在同一块硅片上，原因和 PoP 一样：距离越近，通信越快、越省电，占地也越小。下一章会专门讨论这种“专芯专用”的异构设计背后的能效考量，这里只需建立一个印象：手机的“大脑”实际上是一个分工明确的团队，而不是一个全能的个体。

2.2.3 谁在设计，谁在制造

从产业角度看，这颗芯片的诞生分成“设计”和“制造”两个环节，分别由不同的企业完成。

在芯片设计领域，主要参与者包括高通（骁龙系列）、联发科（天玑系列）、苹果（A 系列）以及华为海思。这些公司负责规划芯片内部的架构，决定集成哪些单元、各单元如何协作。

在制造与先进封装环节，产能集中在台积电（TSMC）和三星晶圆代工手中。设计公司把图纸交给代工厂，由代工厂在硅晶圆上完成制造。台积电的 InFO-PoP（集成扇出型叠层封装）就是一种先进的叠层封装工艺，用来实现前面讲到的“楼顶仓库”结构。

这种分工说明了一点：一颗看似普通的芯片，背后连接着一条跨越多个企业甚至多个国家的协作链。设计能力和制造能力分属不同公司，任何一个环节出问题，都会影响最终产品。关于全球供应链的整体格局，本章第 2.6 节会做系统梳理。

2.2.4 小结

回到开头那颗印着内存标志的芯片。现在我们知道，它的上层是内存，下层是集成了 CPU、GPU、NPU、ISP 和 5G 基带的 SoC。两者叠在一起，是因为手机必须在极小的空间和有限的电量下处理极大的数据流量，缩短距离成了最有效的办法。

SoC 负责计算，但计算出的结果最终要变成无线信号发送出去，才能让手机真正连上世界。下一节，我们沿着主板继续探索，看看射频前端和天线这些“看不见的电磁阵列”是如何布置的。

2.3 射频前端（RFFE）与天线子系统：无形电磁波的物理阵列

拿起手机，看看屏幕顶端的状态栏：信号格、5G 标志、Wi-Fi 扇形图标、蓝牙符号，也许还有一个定位小箭头。这几个图标各自对应一套独立的无线电通道。它们同时工作，却很少互相干扰。打开手机后盖，你看不到一根“天线杆”，只能看到主板边缘几块带金属屏蔽罩的小方块，还有贴在机身框架上的几条细金属线路。这一节就来认识这片看不见电磁波、却处处为电磁波服务的区域：射频前端（Radio Frequency Front-End，RFFE）与天线子系统。

2.3.1 通信是手机的第一属性

智能手机能拍照、能玩游戏、能当钱包，但它最早的身份是“电话”，最根本的能力也仍然是通信。一部 5G 手机要同时兼容几套无线系统：

• 多模多频段蜂窝网络：既要支持 5G，也要向下兼容 4G 乃至更早的网络。不同国家、不同运营商使用的频段各不相同，所以手机要覆盖数量相当多的频段。
• Wi-Fi 7：家庭和办公室里的高速无线局域网。
• 蓝牙：连接耳机、手表等近距离设备。
• NFC（Near Field Communication，近场通信）：刷公交卡、门禁和移动支付用的就是它，作用距离只有几厘米。
• 卫星导航：接收来自太空导航卫星的微弱信号，用来定位。

每套系统都要用到各自的频率、功率和调制方式。于是在巴掌大的机身里，挤进了一张庞大而又敏感的无线电物理网络。可以把它想成一座小型机场：好几条跑道同时起降飞机，塔台必须保证航线互不交叉。

2.3.2 发射链路的“大力士”：功率放大器（PA）

手机里的基带芯片生成的射频信号很弱，直接送到天线，连隔壁房间都传不出去。要让信号飞到数公里外的基站，就需要功率放大器（Power Amplifier，PA），它负责把机内微弱的射频信号功率放大上万倍再发射出去。

放大并不是凭空产生能量，PA 消耗的是电池的电能，其中相当一部分会变成热量。这也解释了一个常见的现象：**在地下车库、电梯或偏远地区，信号弱的时候手机会明显发烫、掉电更快。**基站离得远、信号被遮挡时，手机只能提高发射功率，让对方“听得见”，PA 于是满负荷工作，成为发热大户。这和人在嘈杂环境里要扯着嗓子说话一样，会更费力，也更累。

2.3.3 接收链路的“顺风耳”：低噪声放大器（LNA）

方向反过来，基站发来的电磁波穿过空气、墙壁和人体，到达手机天线时已经衰减得极其微弱。这时需要**低噪声放大器（Low Noise Amplifier，LNA）**把它放大，再送入混频器做后续的频率变换。

LNA 的难点体现在名字里的“低噪声”上。任何半导体器件工作时，内部电子的热运动都会产生随机的“热噪声”。如果放大器自己的噪声比信号还大，放大后只会得到更大的一团杂音。好比在图书馆里听人耳语，你需要的是一副灵敏又安静的助听器，而不是一个自带嗡嗡声的扩音喇叭。LNA 要在几乎不添加自身噪声的前提下完成放大，这决定了手机在弱信号环境下还能不能“听清”。

2.3.4 频段之间的“筛子”：滤波器与双工器

前面提到，手机同时处理大量频段，而空气中还充满了别人的信号。如果不加区分地全部放进来，各路信号就会互相干扰，也就是常说的“信号打架”。负责分拣的是滤波器（Filter）与双工器（Duplexer）。滤波器只允许指定频率通过；双工器让发射和接收共用一根天线时不会互相串扰。

手机里主流的射频滤波器有两类：

它们都利用了压电效应：某些晶体受到电压会发生形变，形变又会反过来产生电压。电信号在这里先转换成微观的机械振动，只有频率与结构尺寸“合拍”的振动才能顺利通过，然后再转换回电信号。整个过程就像一面微型筛子，把不需要的频段精确地挡在门外。一般而言，SAW 擅长较低频段，BAW 更适合较高频段和更严苛的性能要求。

2.3.5 天线：从电流到电磁波的出口

所有放大和筛选完成之后，信号最终要经过天线变成空中的电磁波，或者反过来由天线把电磁波转换成电流。现代手机里很少有独立的天线零件，天线往往由金属中框的分段、柔性电路上的走线等构成。金属边框上那几条细细的塑料缝隙，正是把框架切分成多段天线的位置（具体工艺见第四章 4.5 节）。由于频段多，手机内部通常分布着好几组天线，并通过射频开关在不同天线与频段之间切换。

2.3.6 高度集中的全球射频版图

射频前端是整部手机里技术门槛最高的领域之一。PA 等器件需要用到砷化镓（GaAs）、氮化镓（GaN）等特种化合物半导体材料，滤波器则依赖精密的压电材料与微加工工艺。因此，这一市场的集中程度很高：

这张表说明，手机里一颗米粒大小的射频器件背后，是材料学、工艺积累和全球产业分工的长期博弈。

2.3.7 小结

射频前端是手机和外部世界之间的“边境口岸”：PA 负责把信号送出去，LNA 负责把信号接进来，滤波器与双工器负责分拣频段，天线负责完成电流与电磁波之间的转换。下次手机在电梯里发烫、信号格忽上忽下时，你就知道主板边缘的这些小方块正在拼命工作。接下来，我们转向手机里体积最大、最占空间的那组硬件：影像与光学模组。

2.4 影像与光学模组：空间最大的“硬件黑洞”

把手机翻过来，背面那块凸起的“相机岛”往往是整台手机最显眼的部分。很多人以为凸起只是外观设计，其实它反映的是机身内部一个具体的事实：后置摄像头模组通常要占据整机内部 15% 到 20% 以上的黄金容积，是手机里体积最大的机械与光学结合体。主板可以双层堆叠，芯片可以层层叠放，电池可以做成异形，相机却很难这样处理，因为光需要实实在在的空间去传播、折射和聚焦。所以工程师常把它称作机身里的“硬件黑洞”。

本节把一颗后置摄像头拆成几个部分来看：光先穿过哪里，被谁推动，又怎样在不加厚机身的前提下“走远路”，最后看看这些零件分别由哪些厂商制造。

2.4.1 镜片组：在几毫米里叠出一架望远镜

光进入相机后，第一站是光学镜片组（Lens）。如果你用手机微距模式拍过相机岛的玻璃盖板，会看到一圈圈同心的反光，那是镜头内部多层镜片的边缘。

如今主流手机主摄普遍采用 6 到 8 片镜片，业内用“6P / 7P / 8P”来标注，其中 P 指塑料镜片（Plastic）。这些镜片有两个特点：

• 非球面：中学课本里的凸透镜表面是球面的一部分，光线经过边缘和中心时汇聚的位置会略有不同，成像就会模糊或变形，这类误差统称为“像差”。非球面镜片的表面曲率从中心到边缘逐渐变化，可以把偏离的光线拉回来。
• 高透光光学塑料：塑料便于注塑成复杂曲面，重量也轻，适合大批量生产。

为什么要叠这么多片？可以把每一片镜片想成一位校对员，每人负责修正一种误差，有人管色散，有人管边缘畸变，有人管画面中心的清晰度。镜片越多，能修正的误差种类越多，但每片之间的间距和对中必须以微米级公差压合在镜筒里。错位一点点，前面所有的校正都会失效。这也是镜头制造门槛很高的原因：难的不在于做出一片镜片，而在于把七八片镜片严丝合缝地对齐。

2.4.2 音圈马达：让镜片悬浮起来的“隐形手”

镜片组不是固定死的。你在屏幕上点一下想要对焦的位置，画面从模糊变清晰只要一瞬间，这背后是**音圈马达（Voice Coil Motor，VCM）**在动。

它的原理来自初中物理：通电导线在磁场中会受力，这个力叫洛伦兹力。马达里有一圈线圈和一组永磁体，镜片组被几根极细的悬丝吊在中间，像被弹簧轻轻托住的小吊篮。控制芯片改变线圈电流的大小和方向，受力随之变化，镜片组就会前后移动微米级的距离。

VCM 主要承担两项任务：

光学防抖可以用端水来理解：手往左晃，手腕就本能地往右收，让水面保持平稳。手机里的运动传感器负责感知抖动，马达负责反向补偿，两者协同的细节会在第六章“传感器融合”中展开。因为马达内部有磁体和可动部件，摇晃手机时偶尔能听到相机处轻微的“咔嗒”声，这一般是悬浮机构在晃动，属于正常现象。

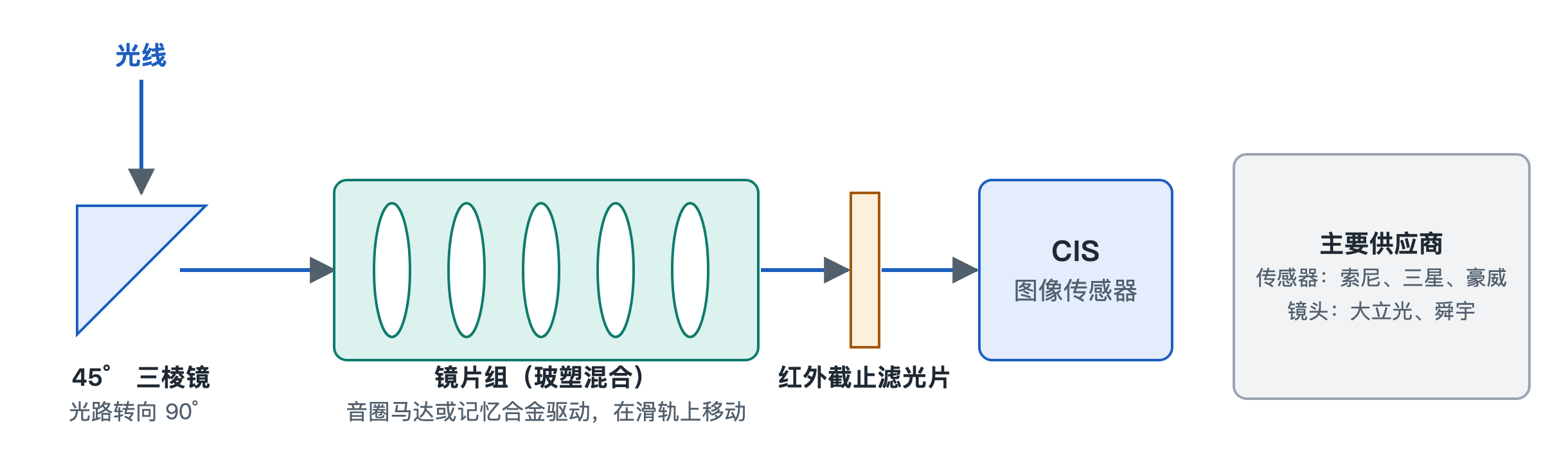

2.4.3 潜望式长焦：把光路“折”进机身

想要光学变焦，就要拉长镜头的焦距，而焦距越长，镜片组需要的纵向距离也越长。照这个思路，长焦镜头会把手机撑得像单反一样厚。

潜望式折叠长焦换了一个方向。它在镜头入口处放一块微型三棱镜，把射入的光线转向 90 度，让光沿着手机平面横向传播。这样一来，原本需要“竖着”排布的长焦镜片组可以“躺平”在机身里，横向空间宽裕得多，于是能在不增加厚度的情况下实现多倍光学变焦。

这和潜水艇的潜望镜道理相同：镜子把光路拐个弯，长长的镜筒就可以藏在船体里。代价是横向占地更大，潜望模组往往要和电池、主板争抢位置，这也是相机越来越像“黑洞”的原因之一。

2.4.4 谁在制造这些零件：影像产业链格局

一颗摄像头模组由许多厂商的零件拼成，各环节都高度集中：

发布会上常说的传感器“LYTIA”“ISOCELL”，指的就是前两家的产品系列名。CIS 是把光子转换成电信号的芯片，它如何“数光子”，留到第三章与第八章再细讲。

2.4.5 小结

后置摄像头之所以是机身里最大的“黑洞”，是因为它同时容纳了三类难以压缩的东西：需要传播距离的光路、需要活动空间的机械结构，以及需要精密对齐的多片镜片。理解了这一点，再看到相机岛的凸起高度、潜望镜头的标注或“7P 镜头”这类参数，就能把它们和内部结构对应起来。下一节，我们转向手机里另一大块“空间消耗者”：电池、人机交互总成与散热屏蔽。

2.5 能量、人机总成与散热屏蔽

把手机翻过来，隔着后盖用手指轻按中部，你会感到一块平整而略有弹性的区域。那是电池，机身里最大的单一部件。前几节我们看过了主板、SoC、射频和摄像头。它们加起来，往往只占机身内部的一小半。剩下的空间里还有四个大模块：电池、振动马达、扬声器、屏幕。另有两样“隐形”的结构贴在主板和中框上，一样负责挡电磁干扰，一样负责导热。本节就来认识这些部件。

2.5.1 四大模块瓜分剩余空间

先用一张表看清它们的分工：

这四个部件体积都不小，而且都难以“微缩”：电池容量取决于材料的体积，扬声器要有空气才能发声，屏幕面积由手掌决定，马达靠质量块来回运动产生震感。所以，这几样东西占多少空间、放在哪里，很大程度上决定了一部手机的厚薄和手感。

2.5.2 电池：把能量塞进更小的体积

为什么是双电芯？ 如果拆开某些快充机型，你会发现电池是两块并排或上下排列的电芯，而不是一整块。打个比方，往水池里注水，开两根水管比一根粗管更容易控制。电芯分成两块后，每块承担的充电电流和发热都更小，配合后面章节讲到的电荷泵快充，就能在较高功率下安全充电。

正负极材料的升级。 锂电池的能量存在正负极材料的晶格里。常见的改进有两项：

• 高压实钴酸锂正极：钴酸锂是手机电池最常用的正极材料。“高压实”是指在制造时把材料压得更紧密，同样的体积能装进更多活性物质。可以想象把一箱衣服压实后再塞几件进去。
• 硅碳负极：传统负极多用石墨。硅能容纳的锂离子比石墨多，但充放电时体积变化很大，容易“胀裂”。把硅和碳复合，就是让碳像一张网一样兜住硅，在提高容量的同时控制膨胀。

这两项改进的目标一致：在不增加电池厚度的前提下，尽量提高能量密度。至于锂离子在晶格中如何“进出”，第八章会再从电化学原理讲起。

2.5.3 振动马达：手指能感到的“10 毫秒”

在键盘上打字，每按一个键手机轻轻“嗒”一下；拨动闹钟的时间滚轮，能感到一格一格的“咔哒”。这些触感来自线性振动马达（Linear Resonant Actuator，简称 LRA）。

早期手机多用转子马达：一个偏心小块高速旋转，“嗡嗡”地抖。它的问题是启动慢、停不住，振动总拖着一段余震，手感发“糊”。线性马达改成让一个质量块沿直线来回运动。常见的 X 轴线性马达，质量块沿手机横向（X 轴）运动，行程较长，震感更清晰、方向感更强。

衡量好马达的一个关键指标是启停时延。常见的说法是小于 10 毫秒，也就是说马达能在极短时间内起振又立刻刹住。只有这样，振动才能和屏幕上的动画、按键动作同步，让手指觉得“按到了实物”。这类马达由瑞声科技、立讯精密等厂商制造，它们的工作原理会在第三章“人机交互末梢”中细讲。

2.5.4 扬声器：为什么要往里面“撒小球”

扬声器靠振膜推动空气发声。振膜背后需要一个密闭的空腔，叫音腔。音腔越大，振膜往后运动时受到的空气“反推力”越小，低音越饱满。这就像在小房间里和在大礼堂里拍手，声音的厚度不一样。

但手机里没有多余空间做大音腔。一种常见的办法是：在密闭扬声器的音腔中填充 BASF 制造的吸音纳米微球。这些微球内部有大量微小孔隙，声波压缩空气时，一部分空气会进入孔隙被“缓冲”，效果相当于把音腔变大了。也就是说，物理体积不变，等效声学容积扩大了。

手机常配置双立体声扬声器，通常一个在底部，一个与听筒共用顶部开口。横屏看视频时，左右声道分开，就有了立体感。

2.5.5 柔性 OLED 屏幕：既是窗口也是触点

屏幕是我们每天看得最多、摸得最多的部件。如今的高端手机普遍采用柔性 OLED（有机发光二极管，Organic Light-Emitting Diode）。和需要背光的液晶屏不同，OLED 的每个像素自己发光，所以屏幕可以做得更薄，黑色更纯，因为像素直接熄灭。

“柔性”是指发光层做在可弯曲的基底上，而不是硬质玻璃上。这让屏幕边缘可以弯折甚至折叠到机身背面，为第四章要讲的“COP 封装”留出余地。柔性 OLED 屏幕的主要制造商包括三星显示与京东方。

2.5.6 两层“隐形铠甲”：屏蔽罩与均热板

金属屏蔽罩：给芯片盖“隔音房”。 打开主板，你会看到许多芯片被一个个银白色的小金属盖罩着。这些盖子通常由洋白铜（铜、镍、锌合金）制成，直接焊接在主板的接地引脚上。

为什么要这样做？手机里同时运行着处理器的高速时钟、射频的发射信号、电源的开关动作，它们都会向外辐射电磁波，互相“串门”，这叫电磁串扰。金属罩接地后，相当于给每个敏感区域建了一间法拉第笼式的“隔音房”，外面的干扰进不来，里面的噪声也传不出去。焊死而不是卡扣固定，是为了让接地更牢靠，屏蔽更彻底。

超薄均热板：会“出汗”的散热片。 玩大型游戏时，手机背面某一处会先热起来，那正是 SoC 所在位置。SoC 在高负载下会产生数十瓦热量，如果这些热量集中在指甲盖大小的地方，芯片很快就会过热。

解决办法是均热板（Vapor Chamber，简称 VC）。手机里常见的厚度只有 0.3～0.4 毫米，比几张纸叠起来还薄。它是一块密封的扁平金属腔，内部抽成低压，封入少量纯水，并带有毛细结构。工作过程是一个循环：

1. 蒸发：靠近 SoC 的一端受热，低压下的水很快汽化，吸走大量热量；
2. 扩散：水蒸气迅速流向较冷的区域；
3. 冷凝：蒸气遇冷凝结成水，放出热量；
4. 回流：液态水沿毛细结构流回热端，开始下一轮。

这种汽化—冷凝相变循环，搬运热量的效率远高于一块实心铜片。它把 SoC 的热量迅速均摊到整个金属中框上，再由中框和后盖散到空气中。这就是为什么游戏时整台手机都会温热，而不是只烫一个点：热量被“摊开”了，芯片才能持续工作。

2.5.7 小结

到这里，机身内部的主要部件都已登场：主板和 SoC 负责计算，射频负责通信，摄像头负责采光，电池提供能量，马达、扬声器、屏幕和人打交道，屏蔽罩与均热板在背后保证整个系统互不干扰、不被热垮。这些部件来自不同国家和地区的不同厂商，它们是怎样汇聚到同一部手机里的？下一节我们把视野拉远，看看全球智能手机供应链如何分工。

2.6 全球智能手机供应链分工总览

把手机翻过来，背面常印着一行小字："在某地设计，在某地组装"。这行字只说了两个地点。前面五节我们从主板、芯片、射频、镜头、电池一路拆下来，每个模块背后其实都有不同的厂家。这一节换一个角度看，按国家和地区把这些模块归类，看清一部手机由哪些地方的工厂分工完成。

2.6.1 一部手机，一张世界地图

可以把智能手机比作一场接力赛。赛道是从沙子和矿石到你手中成品的完整链条，每一棒由最擅长这段路程的选手来跑。粗略地归纳，主要的几棒是这样分的：

• 美国：微架构与生态。 处理器的指令集与核心设计思路、操作系统和应用生态、部分关键芯片的设计，多由美国企业主导。它们负责"蓝图"和"规则"，不一定亲手制造。
• 日本与韩国：精密感光与存储。 摄像头里的图像传感器，也就是 CMOS 图像传感器（CIS，把光变成电信号的芯片），以及内存和闪存颗粒，是日韩企业长期积累的强项。这两类产品对材料纯度、工艺稳定性要求极高，需要几十年持续投入。
• 中国台湾：晶圆代工与镜头。 晶圆代工（Foundry）指的是只按客户图纸制造芯片，不卖自有品牌芯片。最先进制程的 SoC 往往在这里生产。手机镜头里那几片非球面镜片的精密成型，也是台湾厂商的优势领域。
• 中国大陆：材料、模组与整机制造。 锂电池电芯、柔性 OLED 面板、扬声器和麦克风等声学微机电（MEMS，微机电系统，即在芯片尺度上做出可动的机械结构）器件，以及把上千个零件装成整机的高精密装配，大陆企业已经形成全面协同的产业集群。

把这几条放在一张表里，就能看出每一棒在系统中的位置：

2.6.2 为什么不在一个地方全部做完

读到这里，你可能会问：既然手机这么重要，为什么不让一个国家把所有零件都做出来？

原因在于每个环节的门槛完全不同。先进制程芯片工厂需要巨额投资和极其复杂的设备；高端图像传感器依赖长期积累的像素工艺经验；柔性屏和电池则需要庞大的产线规模，才能把成本压下来、把良率提上去。任何一家企业或一个地区想同时在所有环节做到最好，代价都会高得难以承受。

这和第三章将要讲的"异构计算"道理相通：手机芯片里，CPU、GPU、NPU 各管一摊，各自用最省电的方式完成最擅长的工作。全球供应链也是一种"异构"，各地区承担自己效率最高的那一部分，再通过物流、标准和合同连接成一个整体。

这种分工也有代价。链条越长，环节之间越互相依赖，某一处出现停产、限制或短缺，影响就会沿着链条传到整机厂，最后体现在新机延期或价格变化上。所以近年来许多厂商都在增加备选供应商，尽量让同一种零件有不止一个来源。

2.6.3 同一型号，不同"指纹"

供应链还带来一个有趣的现象：同一款手机，不同批次的内部零件可能来自不同供应商。例如内存颗粒可能分别采购自三星、SK 海力士或美光，屏幕也可能由多家面板厂共同供货。厂商这样做是为了分散风险、保证产能，只要零件符合统一规格，用户在日常使用中通常察觉不到差别。

这意味着，你手里那台机器的"供应链指纹"，要以拆机报告或芯片表面的丝印为准，不能只凭型号推断。第七章我们会专门讲如何破译芯片丝印。在此之前，可以先借助 AI 做一次初步梳理。

2.6.4 💡 AI 协同接口：识别你手机内部的供应链指纹

把下面这段提示词复制给 AI 助手，并把方括号里的内容换成你自己的手机型号：

我正在阅读《AI时代系统知识基础读物：智能手机》第二章。 我的手机具体型号是：[输入你的手机型号，例如：小米 14 / iPhone 14 Pro / 华为 P60 / 三星 S24 Ultra]。 请基于本章的全球移动供应链与硬件架构框架，为我拆解它的内部关键芯片及供应商：

1. 【核心处理器与封装】：其 SoC 芯片是哪一款？顶部的 LPDDR 内存颗粒大概率来自哪家原厂（三星/海力士/美光）？
2. 【影像模组拆解】：主摄 CIS 传感器型号是什么（来自索尼、三星还是豪威）？镜头采用了几片塑料/玻璃镜片（几P）？
3. 【射频与屏幕】：屏幕由哪家面板厂供货？射频功率放大器（PA）主要采用哪家方案？
4. 【电池与能量】：这台机器采用了单电芯还是双电芯设计？电芯制造商是谁？

使用时有两点值得注意。第一，AI 给出的供应商信息来自公开拆解资料和报道，可能不完整，也可能有误。请让它注明信息来源，并留意"大概率""可能"这类措辞，必要时对照专业拆机报告核实。第二，拿到答案后，试着把每个零件填回上面的表格，看看它属于哪个区域、承担系统中的哪种角色。填完之后，你的手机就从一部"在某地组装"的产品，变成一张具体的地图。

2.6.5 小结

一部智能手机集中了多个国家和地区的产业能力：美国提供架构与生态，日韩提供感光与存储，中国台湾提供晶圆代工与镜头，中国大陆提供电池、柔性面板、声学器件和整机装配。理解这张分工图，才能明白一颗芯片短缺为什么会影响全球手机的上市节奏。第二章到此完成了"拆开看"的工作。下一章我们把这些模块重新装回去，看它们各自具体做什么。

第三章 功能解析——每个微型模块分别做什么

• 3.1 移动 SoC 的异构算力矩阵：专芯专用的能效哲学
• 3.2 光学与感光系统：从无形光子到数字像素
• 3.3 射频前端（RFFE）：空中电磁波的守门人
• 3.4 人机交互末梢：触觉反馈与微型声学系统
• 3.5 核心微型模块系统职能全景对照

3.1 移动 SoC 的异构算力矩阵：专芯专用的能效哲学

打开手机，点开相机，对准窗外按下快门，再顺手刷两下短视频。这几秒钟里，你可能以为手机里有一颗“处理器”在埋头苦干。实际上，在指甲盖大小的系统级芯片（System on Chip，SoC）内部，并不存在一个包揽一切的“全能处理器”。真正干活的是一支分工明确的队伍：有人负责瞬间冲刺，有人负责长跑，有人专门画图，有人专门算矩阵，有人专门处理光信号。操作系统的调度器像一位调度员，根据每一项任务的性质，把它派给最合适的引擎，用尽可能少的电量把事情办完。

这种“不同类型的计算单元协同工作”的做法，称为异构计算（Heterogeneous Computing）。本节就来认识这支队伍的四类主力：CPU、GPU、NPU 和 ISP。

3.1.1 为什么不造一颗“超级全能芯”？

先想一个生活中的类比。一家医院不会只雇一位“全科神医”来处理所有病人，而是设急诊、内科、放射科、检验科。急诊医生反应快，检验科的仪器能批量化验，放射科的设备只拍片子却拍得又快又准。各科室各司其职，整家医院的效率反而最高。

手机面对的约束比医院更苛刻：电池容量有限，机身密闭散热困难，用户又要求随时响应。通用处理器什么都能算，但做专门任务时往往“大材小用”，需要执行大量指令、频繁搬运数据，既慢又费电。专用电路则把某类固定运算直接“刻”进硬件，同样的工作耗电少得多。所以移动 SoC 的设计哲学可以概括为四个字：专芯专用。

3.1.2 CPU：大中小核的接力跑

中央处理器（Central Processing Unit，CPU）是整个系统的“总指挥”，负责运行操作系统和应用程序的主体逻辑。现代手机 CPU 通常把不同能力的核心组合在一起，形成三档梯队：

• 超大核（如 Arm 的 Cortex-X 系列）：负责瞬时爆发。你点开一个应用、它从零开始加载的那一刻（称为“冷启动”），超大核全力冲刺，力求让界面尽快出现。它性能最强，耗电也最大，只在关键时刻短暂出场。
• 性能大核（如 A7xx 系列）：负责持续的高负载。玩一局游戏要连续几十分钟稳定输出算力，这类“耐力型”任务交给大核来扛。
• 能效小核（如 A5xx 系列）：负责全天候的低负载工作。熄屏收消息、后台同步、播放音乐，这些轻活交给小核，功耗仅几十毫瓦。

这就像一场接力赛：短跑选手负责起跑冲刺，中长跑选手维持节奏，后勤人员整天守着营地。调度器会根据任务轻重随时调整人选，让重活不至于拖慢，轻活不至于浪费。手机能“一天一充”而不是“半天一充”，大中小核的分工功不可没。

3.1.3 GPU：把屏幕切成瓦片再画

图形处理器（Graphics Processing Unit，GPU）负责把游戏场景、界面动画画到屏幕上。它擅长同时处理成千上万个像素，属于典型的“人多力量大”型计算单元。

但手机 GPU 面临一个棘手问题：画面数据要在芯片和内存之间来回搬运，搬运本身就非常耗电、发热。为此，移动 GPU 普遍采用分块延迟渲染（Tile-Based Deferred Rendering，TBDR）机制，做法分两步：

1. 分块：把整块屏幕切成许多微小的“瓦片”（Tile），每次只处理一小块，这一小块的数据可以放在芯片内部的高速缓存里，不必反复访问外部内存。
2. 延迟着色：在给像素“上色”之前，先判断哪些物体被前面的物体挡住了，把看不见的像素提前剔除，只给最终可见的像素做着色计算。

打个比方：画一面墙之前，先确认墙前面会摆一个大书柜，那书柜挡住的部分就不必刷漆了。这样一来，显存带宽和发热都节省了一大截。

3.1.4 NPU：专攻矩阵的神经网络引擎

神经网络处理器（Neural Processing Unit，NPU）是近年 SoC 中最受关注的成员。人脸识别、语音唤醒、图像分割乃至端侧大模型，本质上都是在做海量的矩阵乘法与累加。

NPU 的特点是专门执行低精度矩阵乘加运算，例如 INT8、INT4 精度的通用矩阵乘法（General Matrix Multiply，GEMM）。所谓 INT8、INT4，是用 8 位或 4 位整数来表示数值，比常规的高精度浮点数“粗糙”一些，但神经网络对这种粗糙往往并不敏感，换来的却是电路更小、速度更快、耗电更少。

正因如此，NPU 能以极高的能效比，在本地毫秒级完成人脸解锁时的特征比对，也能支撑端侧大模型推理。数据留在手机里处理，既快速，也减少了上传云端带来的隐私顾虑。

3.1.5 ISP：光信号的硬件流水线

图像信号处理器（Image Signal Processor，ISP）是相机背后的“暗房”。图像传感器输出的原始数据还不是我们看到的照片，需要经过一系列加工。ISP 用固定的硬件流水线，以纳秒级的速度依次完成：

• 去马赛克：传感器每个像素只记录一种颜色，需要推算还原出完整色彩；
• 坏点校正：修补个别失灵的像素；
• 自动白平衡：让白色在不同光源下仍然呈现白色；
• 镜头畸变矫正：把边缘弯曲的线条拉直。

在此基础上，ISP 还会与 NPU 协同，完成计算摄影中的多帧 HDR 合成——把多张不同曝光的照片融合成一张亮部不过曝、暗部有细节的成片。按下快门的一瞬间，这条流水线已经跑完了一整套工序。

3.1.6 四类引擎一览

3.1.7 小结

移动 SoC 的强大，不在于某一个单元无所不能，而在于“让合适的单元做合适的事”。CPU 分级接力，GPU 精打细算，NPU 专攻矩阵，ISP 流水作业，再由操作系统调度器统一指挥，才在有限电量和狭小空间里实现了流畅体验。理解了这支队伍，再看发布会上“AI 算力”“图形性能”等参数，就能知道它们各自对应的是哪一位“队员”。下一节，我们将跟随光线进入相机模组，看看光子如何一步步变成数字像素。

3.2 光学与感光系统：从无形光子到数字像素

举起手机，对准窗外按下快门，屏幕上几乎立刻出现一张清晰的照片。这个动作只用了一瞬间，镜头背后却完成了一连串物理和电子过程：光线被汇聚、对准、分色、转换成电荷，再被翻译成数字，最后送进处理器。本节沿着光子的行进路线，把这条链条拆成六个环节逐一说明。

3.2.1 第一道关口：镜片组把光“拢”起来

手机背面那个小圆孔下面并不只有一片玻璃，而是一摞叠在一起的塑料非球面镜片。业内常说的 6P、7P，指的是镜头由 6 片或 7 片塑料镜片（P 取自英文 Plastic）组成。

为什么要叠这么多片？可以用一组眼镜来类比。单片放大镜能把阳光聚成一个亮点，但边缘会变形，不同颜色的光也聚不到同一位置，物理上称为“像差”。每多一片经过特殊曲面设计的镜片，就能纠正一部分像差：有的负责矫正边缘畸变，有的负责让红光和蓝光落在同一点。镜头模组的厚度只有几毫米，设计师只能靠增加镜片数量、把每一片做得更薄、曲面做得更复杂，来换取画面从中心到边缘都清晰。

这一步的任务很单一：把来自景物的光线准确地汇聚到后方的感光芯片上。

3.2.2 会动的镜头：音圈马达负责对焦与防抖

拍近处的花和远处的楼，光线汇聚的位置并不相同。镜片和芯片之间的距离需要随时调整，这项工作由音圈马达（Voice Coil Motor，VCM）完成。它的原理和音箱喇叭相近：线圈通电后在磁场中受力，电流大小决定推力大小，从而推动镜片做极细微的移动。

音圈马达在两个方向上工作：

• Z 轴移动（前后方向）：镜片沿光轴前后推进，改变成像距离，这就是对焦。你在屏幕上点一下主体，听不到声音，镜片却已经移动到位。
• X/Y 轴平移（上下左右方向）：手持拍照时手会轻微抖动，马达根据陀螺仪测得的晃动，朝相反方向平移镜片来抵消，这就是光学防抖（Optical Image Stabilization，OIS）。

打个比方，Z 轴像是调节望远镜的焦距旋钮，X/Y 轴像端着一碗汤走路时，手腕不自觉地反向微调，尽量让汤面保持平稳。

3.2.3 把彩色拆成单色：拜耳阵列

光线穿过镜头之后到达图像传感器（CMOS Image Sensor，CIS）。这里有一个反直觉的事实：传感器上的感光单元本身只能感受光的强弱，分辨不了颜色，相当于一块“色盲”的芯片。

解决办法是在每个感光单元上方覆盖一小块彩色滤镜，按固定图案排列，这种排列叫做拜耳阵列（Bayer Filter）。它以 2×2 为一个基本单元：一格红、一格蓝、两格绿。绿色占一半，是因为人眼对绿光最敏感，多分配绿色格子，画面亮度细节会更符合人的视觉感受。

这样，每个像素只记录红、绿、蓝三色中的一种。完整的彩色画面要靠后续算法参考相邻像素“推算”出来，这个过程叫去马赛克。可以把它想象成一幅只用三种颜色瓷砖拼成的马赛克壁画，站远一点看，色彩就自然连成了一片。

3.2.4 光子变电子：内光电效应

滤镜下方是传感器的核心元件光电二极管（Photodiode），这一层完成从光到电的转换。

当光子射入硅材料，如果能量足够，就会把原本被束缚在晶格中的电子激发出来，成为可以自由移动的电子。这种电子留在材料内部、没有逸出表面的现象，称为内光电效应。光越强，到达的光子越多，激发出的电子越多，积累的电荷也越多。

每个像素就像屋檐下摆着的一只小水桶，光子是雨滴，电子是收集起来的水。曝光结束时，测量每只桶里有多少水，就知道这个位置有多亮。第八章会回到这一现象的物理本质，这里先记住一个结论：照片的第一份原始数据，就是几千万个小桶里各自的电子数量。

3.2.5 暗光的应对：四合一像素合并

小桶有一个先天限制：手机传感器尺寸小，每个像素的面积也很小。白天光线充足，问题不大；到了夜晚，每只桶里只接到零星几滴“雨”，信号很弱，噪点就会明显增多。

为此，许多传感器支持四合一像素合并（Pixel Binning）：把相邻的 4 个同色像素当作 1 个大像素使用，电荷合并读出。代价是输出照片的像素数降到原来的四分之一，换来的是每个“大像素”的受光量成倍提升，暗处画面更干净。

这也解释了一个常见的发布会现象：标称像素数很高的手机，默认拍出来的照片往往只有标称值的四分之一。这是厂商在分辨率和感光能力之间做出的系统折中，不是参数“缩水”。

3.2.6 从模拟到数字：片上 ADC 与 MIPI 接口

桶里的电荷被读出后，表现为一个个强弱不一的模拟电压。处理器只认识数字，因此传感器内部集成了模数转换器（Analog-to-Digital Converter，ADC），把每个电压值量化成一个数字。

常见的精度是 14-bit，即每个像素的亮度可以用 2¹⁴ 级来描述，共一万六千多级。我们平时看到的普通 JPEG 照片，每个颜色通道只有 8-bit，也就是 256 级。保留更多级数，后期提亮暗部或压低高光时就有更大的余地。这种未经加工、直接来自传感器的数据称为 RAW 码，相当于照片的“生胚”。

数据量很大，还需要一条足够快的通道送出去。手机采用 MIPI CSI-2 接口，其中 MIPI 是移动产业处理器接口联盟制定的标准，CSI 意为摄像头串行接口。它采用差分信号传输：每路数据用两根线传送一对相反的信号，接收端只看两者之差。外部干扰通常会同时作用在两根线上，相减之后就被抵消了。这就像两个人抬着一根扁担过颠簸的路，地面的颠簸会让两人一起起伏，扁担两端的高度差却基本不变。

数据经由这条通道直接送入 SoC 中的图像信号处理器（Image Signal Processor，ISP），去马赛克、降噪、调色等后续工作都从这里开始。

3.2.7 小结：一条首尾相扣的链条

把六个环节连起来，就是光子变成像素的完整路径：

入射光 → 6P/7P 镜片组汇聚 → 音圈马达对焦与防抖 → 拜耳阵列分色 → 光电二极管将光子转为电子 →（暗光时四合一合并）→ 片上 ADC 输出 14-bit RAW → MIPI CSI-2 差分传输 → ISP

链条上任何一环出现短板，最终画质都会受到影响：镜片像差会让画面模糊，防抖失效会让照片糊掉，像素太小会带来噪点，传输受到干扰会造成数据出错。所以，看一部手机的影像能力，不能只看像素数，而要把整条链条作为一个系统来评估。下一节将转向另一种看不见的“光”，即射频电磁波，看看手机如何在空中收发信号。

3.3 射频前端（RFFE）：空中电磁波的守门人

打开手机的状态栏，右上角那几格信号和“5G”标识每天都在那里，很少有人细看。你在地铁里刷视频、在电梯里收消息时，手机其实一刻不停地在两个世界之间转换：一边是芯片内部由 0 和 1 组成的数字世界，另一边是空气中看不见、摸不着的电磁波。这两个世界之间有一道关口，负责把比特“送出去”，再把电波“接进来”。这道关口叫作射频前端（Radio Frequency Front End，简称 RFFE）。

本节沿着一个数据包的往返路线，看看射频前端里几种关键器件各自负责什么。

3.3.1 先分清两个方向：上行与下行

手机通信有两个方向：

• 上行链路（Uplink）：手机把数据发往基站，比如你发出一条消息、上传一张照片。
• 下行链路（Downlink）：基站把数据发给手机，比如你加载网页、播放视频。

这两个方向面对的难题正好相反。上行的难处是功率不够，手机要把微弱的电信号放大到足以飞越几百米乃至数公里的强度。下行的难处是信号太弱、干扰太多，手机要从嘈杂的电磁环境里认出属于自己的那一丝信号。射频前端的器件，就是围绕这两个难题配置的。

3.3.2 发射之路：把比特“喊”到空中

假设你按下了“发送”键，一段文字已经被编码成一串数字比特，接下来它要经过以下几站。

第一站：基带调制。 基带处理器（Baseband）是负责通信“语言”的芯片部分，它把数字比特调制成一种频率较低的正弦波，称为中频信号。可以这样理解：比特本身没法在空气里传播，基带的工作是把它们“刻”进一段波形的振幅和相位变化里，就像把文字写进乐谱。

第二站：收发机混频。 中频信号的频率还不够高，不能直接用于 5G 通信。收发机（Transceiver）通过一种叫“混频”的操作，把信号整体搬移到更高的载波频率上，例如 5G 常用的 3.5GHz 频段。打个比方，同一首曲子从低音区整体移调到高音区，旋律没变，音高变了。频率搬上去以后，信号才能落进运营商获准使用的那段频谱里。

第三站：功率放大器。 收发机输出的信号依然很微弱，送到天线上传不了多远。这时要靠功率放大器（Power Amplifier，简称 PA）。PA 从电池汲取电能，把微波信号的功率放大数千倍，输出功率可以达到 200 毫瓦（mW） 量级。200 毫瓦听起来不多，但对一枚指甲盖大小的芯片来说，这是一份相当吃力的工作。PA 也是射频前端里最耗电、发热最明显的器件之一。打电话时手机贴脸发烫、信号差的地方掉电特别快，原因之一就是 PA 在加大马力“喊话”。

第四站：带通滤波。 放大器并不完美，它在放大目标信号的同时，也会产生落在目标频段之外的杂散成分。如果这些杂波原样发射出去，就会干扰别的频段、别的用户。所以信号还要经过带通滤波器（Band-Pass Filter），它只放行指定频段，把带外杂波挡在门外，好比一扇只认特定门禁卡的闸机。

第五站：天线辐射。 净化后的微波信号最终送入手机的金属天线，变成电磁波辐射到空中，飞向基站。手机边框上那几道细细的塑料缝隙，往往就是天线的分段位置。

3.3.3 接收之路：从噪声中捞出“耳语”

回程的难度更大。基站发出的信号穿过空气、墙壁和人体，到达手机时已经衰减得极其微弱，功率可能只有皮瓦（pW）级。1 皮瓦是 1 毫瓦的十亿分之一。手机发射时用的是毫瓦，接收时面对的是皮瓦，两者相差许多个数量级。这就好比一个人刚在操场上大声喊完话，转头又要在喧闹的人群中听清远处一句耳语。

第一站：天线捕捉。 天线从空中接收电磁波，把它转化为极其微弱的电信号。天线收到的不止目标信号，还有其他频段、其他设备甚至手机自己发射信号的“回声”。

第二站：开关与滤波。 一部手机要支持多个频段、多种制式，射频开关（RF Switch）负责把天线接到正确的通路上，像铁路道岔一样给信号分配轨道。紧随其后的滤波器把无关频段的干扰隔离出去，只让目标频段的信号进入下一站。

第三站：低噪声放大器。 皮瓦级的信号必须先放大才能处理，但这里有一个陷阱：任何放大器本身都会引入噪声，如果第一级放大器噪声很大，微弱信号会直接被淹没。低噪声放大器（Low Noise Amplifier，简称 LNA）的设计重点就在于自身的噪底（Noise Floor，即器件固有噪声的水平）足够低。它在尽量不添加杂音的前提下把信号抬高，相当于一个耳朵灵敏又不爱说话的翻译。

第四站：基带解调。 放大后的信号经收发机把频率搬回低处，交给基带解调，把波形还原成数字比特。网页上的文字、视频里的画面，就从这里重新出现。

3.3.4 一张表看清上下行分工

从表中可以看出射频前端的分工：PA 负责“喊得响”，LNA 负责“听得清”，滤波器和开关负责“分得开”。三类器件缺一不可，任何一环表现不佳，用户感受到的都是同样的结果：信号格变少、网速变慢、电量掉得快。

3.3.5 为什么称它为“守门人”

基带决定说什么语言，天线决定怎样与空气接触，射频前端夹在两者之间，管的是能量与纯净度：往外送的信号要足够强又不能“串门”，往里收的信号要足够灵敏又不能被噪声淹没。手机支持的频段越多，前端需要的滤波器、开关和放大器通路就越多，主板上的空间与功耗压力也随之增加。这正是第二章提到射频前端时，它在主板上占据可观面积的原因。

下一节我们离开电磁波的世界，转向离手指和耳朵最近的器件：振动马达与微型声学系统。

3.4 人机交互末梢：触觉反馈与微型声学系统

把手机调到静音，再打开一个设置开关，或者在相机里拨动变焦刻度，你会感到指尖下传来一下短促而干脆的“咔嗒”。这块纯平的玻璃并没有真正凹下去，屏幕下也没有任何按键。再把音量调高放一段音乐，几毫米厚的机身里传出的声音，比你预想的要饱满得多。

这两种体验出自手机里最靠近人的两个末梢：负责“触”的线性马达，和负责“听”的微型扬声器。前面几节讲的处理器、镜头和射频，大多在人看不见的地方工作。这两个部件不同，它们直接把电信号变成人的身体能感觉到的机械运动。

3.4.1 从“嗡嗡乱抖”到“咔嗒一下”

早年的功能机振动时，整台手机会在桌面上“嗡嗡”地打转。那时用的是转子马达（ERM，Eccentric Rotating Mass，偏心转子马达）：电机轴上装一块偏心的小配重，转起来就会甩动机身。它的缺点很明显，启动要先加速，停下要慢慢减速，振感拖泥带水，只能用来提醒“有来电”，表达不出更细腻的信息。

现代旗舰机多改用 X 轴线性马达。“线性”是说振子沿一条直线来回平移，不再旋转。“X 轴”指平移方向与屏幕平面平行，也就是沿机身的长边或短边滑动。手指贴在屏幕上时，这种横向的位移更容易被皮肤感受成“被推了一下”，接近按下实体按键时的那种反作用力。

3.4.2 线性马达的内部结构

把线性马达拆开，主要有三样东西：

• 振子：一块微型钕铁硼磁铁（NdFeB，一种稀土永磁材料，同等体积下磁性极强），它是马达里那块会运动的质量块；
• 弹簧：磁铁悬挂在弹簧上，没有通电时，弹簧让它停在中间位置；
• 线圈：固定在外壳上，与磁铁相对。

工作原理和中学物理课里“通电导线在磁场中受力”是同一件事。驱动芯片向线圈注入交变电流，电流方向不断翻转，线圈产生的磁场也跟着翻转，于是磁铁被交替地推向一侧、拉回另一侧，在弹簧上来回平移。机身随之产生方向明确的振动。

3.4.3 关键在于“刹车”

只要能让磁铁动起来，就能产生振动，但还做不出“咔嗒”声那样的利落感。难的是让它立刻停下。

可以想象荡秋千：用力推一把，秋千还会自己晃好几下才停。挂在弹簧上的磁铁也是这样，断电后它会凭惯性继续余振。手指感觉到的就是一串发闷的“嗡——”，不像按下按键。

工程师的办法是主动电磁刹车。驱动芯片推完振子后，在几毫秒内向线圈注入一个反向脉冲，产生和振子运动方向相反的力，把它迅速“拽”回原位。这和荡秋千时有人伸手一把抓住秋千是同一个道理。启动快、停止也快，振动波形就被压成一个短而陡的脉冲，大脑会把它理解为一次结实的物理按压。

因此，在一块完全平整的玻璃上，系统可以模拟出坚实的按键触感。改变脉冲的强度、长度和间隔，还能做出“轻点”“重压”“滚轮刻度”等不同质感。这些触感有的出自硬件，更多取决于驱动芯片里预设的波形和软件调校。

3.4.4 几毫米里的扬声器难题

再看声音。扬声器发声要靠振膜推动空气，而低音浑厚与否，很大程度取决于振膜背后那团空气，也就是后音腔的容积。家里的落地音箱体积大，就是为了给振膜身后留出足够的空气。手机机身只有几毫米厚，后音腔太小时，空气就像一根压得很紧的弹簧，振膜推不动，低频自然单薄。

所谓超线性微型扬声器，就是在这个限制下想办法。思路有两条。

1. 借地盘，扩容积。 工程师在手机中框里开凿出一个密闭的后音腔，把扬声器背后原本不属于它的结构空间也利用起来。

2. 填颗粒，“骗”空气。 在音腔里填充吸音纳米颗粒。这些颗粒内部有大量微孔，振膜压缩空气时，一部分气体会被颗粒表面暂时吸附，腔内压力上升得更慢。对振膜来说，背后的空气变“软”了，相当于音腔的等效容积比实际物理容积更大。物理尺寸没有变，声学表现却接近一个更大的音箱。

3.4.5 Smart PA：给扬声器加一级电压

腔体处理好以后，还需要足够的驱动力。驱动扬声器音圈的是功率放大器，手机里常用的是 Smart PA（智能功率放大器，PA 即 Power Amplifier）。

问题出在电池电压上。手机锂电池的电压只有几伏，用来驱动音圈推动振膜往往不够。Smart PA 芯片在内部集成了 DC-DC 升压电路（把直流电压转换成另一个直流电压的电路），能在需要时把电池电压瞬间抬升到 10V 以上，再去驱动音圈和振膜。电压越高，振膜在大动态的鼓点和低音处越不容易“力不从心”。

之所以称为“智能”，是因为它不是一味地加大功率。它会监测扬声器的工作状态，在保证响度的同时防止振膜振幅过大或音圈过热，避免损坏这个精密的小部件。

3.4.6 两个末梢的对照

3.4.7 小结

线性马达和扬声器在原理上是“近亲”，都是让电流在磁场中产生力，再把力变成机械运动。它们在手机里遇到的难题也相似：空间只有几毫米，人的感官却能察觉毫秒级的拖沓和低音的单薄。电磁刹车、纳米颗粒扩容和升压驱动，都是用电路和材料去弥补体积上的不足。处理器算出的结果，最后要经过这两个末梢，才变成人能摸到、听到的反馈。下一节将把本章介绍的各个模块放在一起，做一次系统职能的全景对照。

3.5 核心微型模块系统职能全景对照

前面四节，我们沿着计算、成像、射频、触觉与声学几条线索，把手机里的微型模块逐一认识了一遍。现在不妨把它们放回同一部机器里看。你手中这部手机，在点亮屏幕的那一刻，并不是某一颗芯片在单独工作，而是十几个子系统同时上岗。本节用一张全景对照表把它们的职责、衡量指标和背后的厂商整理到一起，再用一个小场景演示它们如何在毫秒之间交接任务。

3.5.1 一张表看清“谁干什么”

下表按功能子系统划分，每一行回答四个问题：硬件实体是什么，它承担什么任务，用什么指标衡量好坏，主要由哪些企业设计或制造。

3.5.2 读表的三把钥匙

这张表信息密集，横着读和竖着读能看到不同的东西。

第一把钥匙：看“功能本质”列，分清通用与专用。 CPU 像一位什么都能处理的总经理，擅长判断和调度，但做重复性的大批量计算并不划算。GPU 更像流水线工人队伍，同时处理成千上万个像素；NPU（神经网络处理单元，Neural Processing Unit）专门做矩阵乘法；ISP（图像信号处理器，Image Signal Processor）只服务于相机数据。越往下的模块越“专一”，同样的任务交给它们，耗电往往远低于让 CPU 硬算。这正是 3.1 节所说的异构计算思路：让合适的芯片做合适的事。

第二把钥匙：看“关键指标”列，认出发布会参数的来历。 发布会上的 GHz、TFLOPS、TOPS、“1 英寸大底”、dB，在这里都能找到归属。需要留意两点：

• 单个峰值数字不等于体验。CPU 主频高，若 IPC（每时钟周期执行的指令数，Instructions Per Cycle）低，实际速度未必快；GPU 浮点算力高，若每瓦性能差，玩久了就会因发热降频。
• 有些指标单位看似陌生，其实都指向“损耗”或“效率”。滤波器的插入损耗越小越好，PA 的功率附加效率（PAE，Power Added Efficiency）越高越省电。射频部分的好坏，很大程度体现在续航和信号上，而不是跑分里。

第三把钥匙：看“企业”列，体会分工格局。 计算芯片的架构授权来自 ARM，再由高通、苹果、联发科设计成 SoC；感光芯片由索尼、三星、豪威供应；镜头和马达来自大立光、舜宇光学、阿尔卑斯；射频器件集中在 Skyworks、Qorvo、博通、村田，国内也有唯捷创芯；振动马达则有瑞声科技、立讯精密。一部手机几乎不可能由一家公司从头造到尾，这一点将在第七章展开。

3.5.3 小场景：一次夜景快门里的接力

纸面上的分工，要放进真实操作才看得清。设想你在昏暗的街边举起手机，按下快门：

1. CPU 先接单。 触摸控制器报告“快门被按下”，CPU 判断这是拍照事件，唤醒相机流程，并调度各单元的频率。
2. 机械部件同步动作。 音圈马达推动镜片完成对焦，光学防抖持续反向补偿手的抖动；若使用长焦，光线还要经过潜望三棱镜转折。
3. CIS 连续曝光。 弱光下，传感器会快速采集多帧画面，把光子转成电信号再转成数字信号。
4. ISP 与 NPU 分工处理。 ISP 在 RAW 域对多帧进行对齐、降噪和合成；NPU 识别场景中的天空、人脸、灯光，分区域优化。
5. GPU 负责呈现。 预览画面与成片缩略图由 GPU 合成到屏幕上。
6. 触觉末梢收尾。 X 轴线性马达给出一下短促的“咔嗒”感，告诉你拍摄完成。

整个过程中，射频 PA 若正在上传云相册，也会同时工作。此时发热的主角通常是 ISP、NPU 与持续工作的 CIS 所在的 SoC 区域；系统面临的物理瓶颈，是在极小的密闭机身里同时控制功耗和温度。这也是第六章要讨论的温控机制的出发点。

3.5.4 动手试一试：请 AI 帮你复盘

你可以把下面这段提示词交给 AI 助手，替换方括号中的场景，让它按本章框架复盘：

我正在阅读《AI时代系统知识基础读物：智能手机》第三章。假设我在手机上执行以下操作：[例如：在弱光夜景下点击相机拍照按钮 / 在 5G 网络下启动《原神》并开启 60 帧极高画质]。请基于本章的硬件功能分工框架，帮我复盘：

1. 【核心芯片协同】SoC 内部的 CPU、GPU、NPU 与 ISP 分别在毫秒尺度下分担了哪些运算？
2. 【外围模块介入】音圈马达、CIS 传感器、射频 PA 或 X 轴振动马达在这一瞬间分别做出了什么物理动作？
3. 【能耗与发热短板】哪一个模块是主要发热源？系统面临的最大物理瓶颈是什么？

拿到回答后，用上面的表格逐行核对：它有没有把任务派给错误的模块？有没有遗漏射频或触觉这类容易被忽视的部件？这种核对本身就是一次系统思维训练。

3.5.5 小结

本章回答了“每个模块做什么”：CPU 调度，GPU 渲染，NPU 推理，CIS 与 ISP 成像，马达与棱镜管机械，PA 与滤波器管电磁波，线性马达管触觉。分工清楚之后，新的问题随之而来：这么多模块，究竟如何塞进不到一厘米厚的机身？下一章，我们进入物理与空间集成的世界。

第四章 物理与空间集成——极小空间如何拼接

• 4.1 双层主板与中介层焊接（Interposer）：芯片城市的立体立交桥
• 4.2 柔性电路板（FPC 软板）：机身夹缝中的立体神经血管
• 4.3 微型板对板（BTB）连接器：高密度压合的物理关卡
• 4.4 屏幕封装工艺演进：从 COG 到 COP 的极限折叠
• 4.5 纳米注塑与天线馈电：金属骨架如何无缝导通电磁波
• 4.6 极小空间拼接工艺全景对照

4.1 双层主板与中介层焊接（Interposer）：芯片城市的立体立交桥

把一部旗舰手机的后盖和中框拆开，很多人会愣一下：传说中的“主板”没有想象中那么大，常常只有几根手指并起来那么宽。再仔细看，它还不是一块平板，侧面能看到一层又一层的“夹心”结构，像一块压得很紧的三明治。这就是双层堆叠主板。上一章讲过各个模块分别做什么，这一节要回答一个更具体的问题：上千根信号线怎样在两块电路板之间穿行，而且不占地方。

4.1.1 从“平房”到“楼房”：为什么主板要叠起来

先想象一座城市。人口少的时候，大家住平房，道路铺在地面上，房子和路一起向外摊开。人口一多、土地不够，城市就只能往上盖楼，再修立交桥，让车流在不同高度上交错通过。

手机主板走的也是这条路。机身里要放下电池、摄像头模组、扬声器和振动马达，电池往往占去机身的大半面积。留给主板的平面面积很少，主板上要装的芯片却在增加：SoC（系统级芯片，System on Chip）、内存、闪存、电源管理芯片、射频前端、Wi‑Fi 与蓝牙模块等等。芯片在平面上排不开，工程师就把一块主板拆成上下两层，让元器件分住“两层楼”。

两块板子叠起来以后，有一个难题必须解决：两层之间怎样通电、传信号？处理器在上层，射频芯片可能在下层，它们之间有成百上千条数据线、时钟线和供电线要连通。如果用排线一根根接，空间马上又不够了。

4.1.2 中介层环：两层楼之间的一圈“承重墙”

工程师的办法是在上层板和下层板的四周边缘，设计一圈闭合的环形结构，叫作中介层（Interposer），因为是环形，也常称为中介层环（Interposer Ring）。它本身也是一块很窄的电路板，宽度只有两三毫米，形状像相框。

可以把它看成楼房四周的承重墙，墙里还埋着几千根电线：

• 机械上，它把上下两层板撑开，留出中间的空腔，好让两层板上较高的元器件有地方放；
• 电气上，它内部有很多垂直导通孔，把下层板的焊盘和上层板的焊盘一一对应地连起来，相当于立交桥上的匝道，让信号从一层“开”到另一层。

于是，“上面一层、中间一圈、下面一层”就组成了一个立体的盒子。从侧面看到的那层“夹心”，就是这圈中介层。

4.1.3 上千颗锡球与表面张力：一次完成的“自动对齐”

两层板和中介层之间不用螺丝，也不用插头，靠的是焊接。具体流程大致如下：

1. 植球：贴片机在中介层的环形焊盘上，精确放置上千颗微型锡球。每颗直径约 150 至 250 微米，大约两三根头发丝并在一起那么粗。
2. 叠放：上层板、中介层、下层板按位置对齐叠好。此时锡球还是固体，位置难免有一点偏差。
3. 回流焊：整个组件送进高温回流焊炉，锡球受热熔化成液态的锡水。
4. 自对齐凝固：熔融的锡有很强的表面张力，会自发收缩成最“圆润”的形状，同时被上下两个焊盘牢牢吸住。如果板子放偏了一点，锡水的拉力会把它轻轻拽回正位。冷却之后，上千个焊点几乎同时凝固。

表面张力在日常生活里很常见。荷叶上的水珠会缩成圆球，两滴靠近的水珠会“啪”地合在一起，都是它的作用。工程师借用这种自然力量，让上千个焊点在一次加热中自动找准位置，凝固后就形成上千条刚性连接的高速信号通路。用人工或机械逐个校准，根本做不到这样的精度和效率。

4.1.4 收益与代价：一张对照表

双层堆叠加中介层焊接带来的好处很直接，代价也同样明显：

省下来的平面空间，往往直接换成了更大的电池或更复杂的摄像头模组。这是一个典型的系统折中：用制造和维修的复杂度，换取空间。

4.1.5 跌落之后：“无 Wi‑Fi、无基带”从何而来

维修店里有一类常见故障：手机摔了一下，外观没坏，屏幕也正常，但 Wi‑Fi 打不开，或者显示没有基带、搜不到信号。问题常常出在中介层的锡球上。

手机落地的一瞬间，冲击力会让主板发生极其微小的弯曲。上下两层板和中介层的刚度不完全一样，受力后变形也不一致，应力就集中到它们之间的焊点上。锡球只有头发丝粗细，承受反复的剪切力之后，可能出现肉眼看不见的微米级裂纹。如果裂纹恰好切断了射频或通信芯片相关的信号线，Wi‑Fi 或基带功能就会失效，系统其他部分却照常运行。

这类故障的维修相当考验手艺。技师要用热风枪精确加热，让上千个焊点同时重新熔化，再把上下层板小心分开，这一步称为主板分层。随后清理旧锡，在焊盘上重新植上锡球，最后再焊回去。温度太低，板子分不开；温度太高，旁边的芯片可能受损；用力稍有不均，就可能撕掉焊盘。所以很多维修店会把“主板分层”列为高难度项目。

4.1.6 小结

双层主板加中介层环，就像在一块指甲盖大小的地基上盖起两层楼，再用上千条“匝道”把楼上楼下连通。表面张力负责让焊点自动对齐，回流焊让它们同时成型，换来的是将近一半的平面空间。代价是焊点更怕摔，维修门槛也更高。

两层板之间的连接问题解决了，但主板还要和屏幕、电池、摄像头这些分布在机身各处的模块相连。负责这些连接的，是可以弯折、贴着缝隙走线的柔性电路板，下一节就来讲它。

4.2 柔性电路板（FPC 软板）：机身夹缝中的立体神经血管

把手机翻过来，隔着后盖想象一下内部：主板是一块坚硬的"城市中心"，而摄像头蹲在机身上角，按键贴在侧边框，扬声器藏在底部，屏幕覆盖整个正面，电池则像一块厚实的砖头横亘在中间。这些部件散落各处，彼此之间隔着高低落差、转角和缝隙。是谁把它们连成一个整体？答案是一条条薄如纸片、金黄或橙褐色的软带，即柔性印制电路板（Flexible Printed Circuit，简称 FPC，俗称"软板"）。

如果说主板是手机的大脑与心脏，FPC 就是遍布全身的神经和血管。它既传递信号，也输送电能，而且必须在狭窄的夹缝里拐弯、折叠、绕行。

4.2.1 为什么硬板走不通

普通电路板（硬板）以玻璃纤维加树脂为基材，结实但不能弯。在一部厚度不足一厘米的手机里，各个模块的高度、位置都不在同一平面上：屏幕在最上层，主板在中层，电池在旁侧，摄像头还会凸出机身。如果只用硬板和导线连接，要么占用大量空间，要么在装配和使用中被反复拉扯而断裂。

FPC 的思路是把电路"印"在一层柔软的薄膜上，让线路本身可以像布料一样弯折。这样，一条软板就能从主板出发，翻过电池的边缘，沿着中框内壁爬到摄像头背后，全程贴合结构，几乎不额外占据体积。

4.2.2 两种关键材料：聚酰亚胺与压延铜

一条合格的手机软板，核心在于两种材料的配合。

4.2.2.1 聚酰亚胺薄膜（Polyimide Film，简称 PI 膜）

PI 膜是 FPC 的"皮肤"和骨架，充当绝缘基材。它有两个突出特点：一是耐高温，能承受约 300℃ 的高温，这意味着在回流焊（把元件焊到电路板上的高温工序）时不会变形、起泡；二是极其坚韧，薄薄一层就能反复弯折而不开裂。日常生活中，很难找到一种塑料能同时做到"不怕烫"和"折不坏"，这正是 PI 被选中的原因。

4.2.2.2 压延退火铜（Rolled Annealed Copper，简称 RA 铜）

导线用的铜也有讲究。铜箔常见的制造方式有两种：一种是电解沉积，铜原子像下雪一样一层层堆积，晶粒呈竖直的柱状；另一种是压延，把铜锭反复轧制、再经过退火（加热后缓慢冷却以消除内应力），使晶粒沿横向被拉长、铺展开来。

可以用一个类比来理解两者的差别：电解铜的晶粒像一排排竖着插的筷子，横向一弯，筷子之间的缝隙就容易裂开；压延退火铜的晶粒像顺着方向铺平的面条，弯折时能整体跟着延展。因此，RA 铜更适合需要反复弯折的部位，配合 PI 膜，能承受数万次小半径弯折而不断裂。

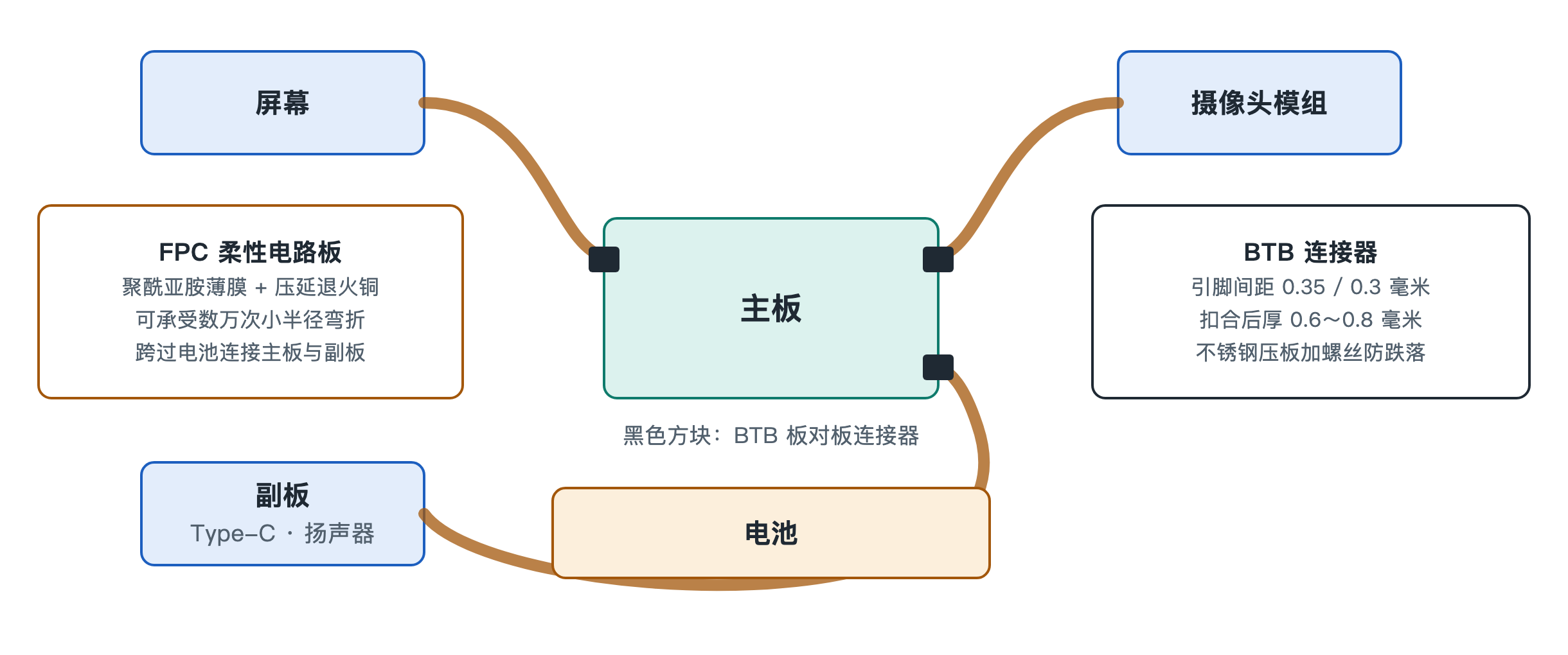

4.2.3 跨越电池：连接主板与副板

许多手机采用"主板 + 副板"的布局：主板位于机身上部，承载 SoC 等核心芯片；副板位于底部，负责充电接口、扬声器、麦克风等。两者之间横着一块厚重的电池包。

连接上下两块电路板的任务，就交给一条长长的 FPC。它从电池一侧贴着边框穿过，或从电池下方压过，把充电电流、音频信号、射频信号等一并送达。这条软板既要足够薄，不挤占电池的空间；又要足够可靠，承受装配时的折弯和日常使用中机身的轻微形变。拆过手机的人常常会注意到，这条"排线"是开机后必须首先断开或最后连接的部件之一，足见它在系统中的枢纽地位。

4.2.4 托起悬浮的镜片：潜望长焦里的软板

FPC 最精巧的用法之一出现在潜望式长焦摄像头中。为了实现对焦和防抖，镜片组需要由微型马达驱动，悬浮在磁场中做细微而快速的移动。问题在于：镜片模组本身也要通电、传信号，必须连着线。

如果连线太硬，它就会像一根拽着气球的绳子，拉住镜片，干扰马达的精确定位。FPC 在这里的要求是极低的机械回弹力——弯曲后几乎不产生"往回弹"的反作用力。这样，马达推动镜片时，软板只是柔顺地跟随，不施加多余的拉扯，从而保证镜片能以微秒级的响应保持悬浮和稳定。换句话说，这里的软板不仅是导线，更是机械系统的一部分，它的柔软程度直接影响拍照是否清晰。

4.2.5 看不见的设计约束

FPC 的设计并不只是"做软一点"那么简单，工程师需要同时权衡几件事：

• 弯折半径：弯得越急，铜线承受的应力越大，必须在空间和寿命之间取舍；
• 固定与走向：软板要用胶贴、卡扣定位，避免在跌落或振动中摩擦磨损；
• 信号完整性：传输屏幕、摄像头等高速数据时，线路宽度、间距和屏蔽层都要精心设计，防止干扰；
• 装配顺序：软板往往需要先折叠再扣合，决定了整机的组装流程。

4.2.6 小结

FPC 用耐高温、极坚韧的聚酰亚胺薄膜作身体，用晶粒横向延展的压延退火铜作导线，让电路第一次拥有了"可弯折"的形态。它跨越电池连接主副板，绕过边框抵达摄像头与按键，甚至以近乎无阻力的柔顺托起悬浮的镜片，把散落在机身各处的模块缝合成一个整体。不过，软板最终总要"插"到主板上，这个插接点既要极小、又要牢靠，下一节将走近这道物理关卡——微型板对板（BTB）连接器。

4.3 微型板对板（BTB）连接器：高密度压合的物理关卡

上一节我们跟着柔性电路板（FPC）在机身夹缝里穿行，看它绕过电池、贴着中框，把屏幕、摄像头、侧键的信号一路送向主板。软板的旅程终有尽头。它抵达主板边缘时，必须找到一个可靠的“码头”停靠，把几十路甚至上百路信号一一交接给主板上的铜线。这个码头就是本节的主角：板对板连接器（Board-to-Board Connector，简称 BTB）。

4.3.1 那块“小黑条”是什么

如果你看过手机拆机视频，一定见过这样的镜头：维修师傅撬开后盖，先拧下几颗小螺丝，掀起一块薄薄的金属片，再用塑料撬棒在一根排线末端轻轻一挑，“啪”的一声，排线就从主板上弹了起来。被挑开的那一对细长小黑条，就是 BTB 连接器。

它由两部分组成：

• 公座（插头）：通常焊在 FPC 排线的末端；
• 母座（插座）：焊在主板表面。

两者对准后按压，内部的金属触点相互咬合，电路就接通了。这和家里的插头插座道理相同，只是尺寸被压缩到了指甲盖的几分之一。它承担的任务也更繁重：一个插座往往同时传递电源、数据、时钟和控制信号，某一根触点接触不良，就可能出现屏幕闪烁、摄像头黑屏或者触控失灵。

设计者没有把排线直接焊死在主板上，原因很实际。手机要在流水线上组装，要在维修时拆换屏幕和电池，各个模组还常常来自不同供应商。可插拔的接口能让模组单独测试、单独更换，整机装配因此有了模块化的余地。BTB 是“既要连得牢，又要拆得开”这一矛盾的折中方案。

4.3.2 35 毫米：密度的极限竞赛

衡量连接器密度的关键参数叫引脚间距（Pitch），指相邻两根触点中心之间的距离。手机 BTB 的间距已经缩小到 0.35 毫米，部分产品做到 0.3 毫米。

这个数字有多小？一根普通人的头发直径大约是零点零几毫米到零点一毫米左右。也就是说，相邻两根触点之间只隔着几根头发宽的距离，而且每根触点本身还要有一定宽度，留给绝缘塑料的空隙就更窄了。

间距压缩带来的好处很直接：同样长度的连接器能排进更多触点。屏幕、摄像头这类模组需要高速、多路的信号，触点数量一多，连接器很容易“长”得比芯片还大。把间距做小，就是在寸土寸金的主板上替其他元件省出位置。

高度同样受到严格限制。BTB 扣合之后，整体厚度仅为 0.6～0.8 毫米。手机从屏幕到后盖的总厚度只有几毫米，主板上方还要叠放屏蔽罩、电池和各种结构件，连接器只要高出零点几毫米，整机就可能厚一圈，或者挤掉电池的一层容量。

我们可以用一张表把这些约束放在一起看：

4.3.3 磷青铜与纯金：触点里的材料学

小黑条内部真正干活的，是一排细小的金属弹片。公座插入时，弹片被轻微撑开，靠自身的回弹力紧紧夹住对方的触点。电流能否稳定通过，取决于这个“夹”的力道能不能长期保持。

所以弹片的基材选用磷青铜，这是一种在铜里加入锡和少量磷的合金。纯铜导电性好，但偏软，受力后容易永久变形；磷青铜既保留了不错的导电能力，又具备良好的弹性和抗疲劳性能，经过多次插拔，弹片依然能“弹回来”。它通过精密冲压成型，模具在一片金属带上一次冲出整排弹片，尺寸一致性才能达到零点几毫米间距的要求。

弹片表面还要电镀一层纯金。金是化学性质极稳定的金属，几乎不氧化，也不容易被汗液、湿气中的成分腐蚀。手机长期贴身携带，内部免不了经历温度和湿度的反复变化，铜一旦生成氧化层，接触电阻就会升高，信号随之变差。镀金层像一件永不生锈的外衣，让两个触点之间始终保持干净的金属接触。高速信号对接触电阻的波动尤其敏感，因此这层金虽然很薄，却必不可少。

4.3.4 数百 G 的考验：给连接器加一道“锁”

BTB 依靠弹片的摩擦力咬合，在平常握持时绰绰有余，最怕的是跌落。

手机从口袋滑落、撞上地面的一瞬间，速度在极短时间内归零，内部元件承受的瞬时冲击加速度可达数百 G（G 是重力加速度的倍数）。打个比方，这相当于在那几毫秒里，排线和电池等部件的“体重”被放大了几百倍。排线本身有重量，连着的屏幕或电池更重，惯性会把公座往外拽。只靠弹片夹持，连接器就可能被甩脱或半脱，开机后表现为黑屏、触控失灵，或者某颗摄像头“消失”。

工程师的对策很朴素：物理压住它。所有核心 BTB 接口的上方，都装有一块冲压成型的不锈钢限位压板，再用微型螺丝把压板锁死在中框上。压板像一只按住盖子的手，把公座牢牢顶在母座里。跌落时排线想往外蹿，压板挡在前面，冲击力通过螺丝传到坚固的中框，由整机骨架分担。

这也解释了拆机视频里的固定顺序：先拆螺丝，再取压板，最后才挑排线。顺序颠倒，强行撬起被压住的连接器，很容易把母座从主板上撬掉焊盘。维修行业里“断座”是常见的高风险事故，起因往往就是这一步做错。

不锈钢压板在这里还有一个附带作用：它是金属，靠近信号密集区域时，也能起到一定的遮挡作用，与第二章提到的屏蔽罩思路一脉相承。

4.3.5 小结：一个关卡，三重博弈

把 BTB 连接器放回整机系统中看，它在一块很小的面积上同时处理三组矛盾：

1. 密度与可靠：间距越小，能容纳的信号越多，对冲压精度和焊接对位的要求也越苛刻；
2. 可拆与牢固：既要方便装配和维修，又要扛住数百 G 的跌落冲击，于是有了弹片咬合加金属压板锁定的双重机制；
3. 纤薄与耐久：0.6～0.8 毫米的高度里，要靠磷青铜的弹性和纯金的稳定，保证多年使用后接触依然可靠。

下次拿起手机，不妨想一想：屏幕上每一次流畅的触控，摄像头每一帧画面，都要先挤过这样一道零点几毫米的金属关卡。信号进入主板之后，还有一段更靠近你眼睛的旅程，也就是屏幕驱动芯片和显示面板之间的连接。下一节我们沿着这条路线，看屏幕封装如何从 COG 演进到 COP，把边框压缩到极限。

4.4 屏幕封装工艺演进：从 COG 到 COP 的极限折叠

把手机屏幕点亮，看一眼它的四条边框。较早的手机屏幕底部常有一条明显的黑边，俗称“下巴”；如今不少旗舰机的四边已经接近等宽，下边框窄到几乎看不出来。很多人以为这是设计师把边框“画”窄了，实际情况是屏幕底部的一块电路被搬了位置。下巴变窄，靠的是封装工艺的变化。

4.4.1 下巴里藏着什么

先要弄清一个问题：屏幕为什么一定需要边框？

一块显示屏由数百万个像素组成，每个像素何时亮、亮多少，都由一颗专门的芯片来指挥，这颗芯片叫显示驱动芯片（Display Driver IC，简称 DDIC）。它从主板接收画面数据，再通过密密麻麻的细线，把电压信号分配到屏幕的每一行、每一列。

驱动芯片本身不发光，也不能直接压在像素上，只能放在发光区域之外。屏幕的线路还要从发光区一路引出来，汇集到芯片引脚，再接到通往主板的排线上。芯片、扇出走线和排线接口加在一起，要占用一条实实在在的面积。这条面积放在屏幕正面，就形成了下巴。

所以“消灭下巴”并不是把芯片做没，芯片照样存在，工程师要解决的是把它放到哪里。围绕这个问题，屏幕封装大致经历了三代路线。

4.4.2 第一代：COG——芯片钉在玻璃边上

COG（Chip on Glass，玻璃基板封装），意思是把驱动芯片直接贴装在显示屏的玻璃基板上。早期的 LCD（液晶显示屏）普遍采用这种方式。

这种做法的好处是工艺成熟、结构直接，芯片和屏幕线路在同一块玻璃上连接，路径短，可靠性也有保障。代价同样明显：玻璃不能弯折。芯片既然贴在玻璃上，就只能平铺在屏幕正面的边缘，和发光区并排。

可以把它想成一张贴在墙上的海报，海报下边钉着一条硬木条，木条上挂着全部接线。木条无法折到墙后面，只能露在外面。COG 屏幕底部那条数毫米宽的下巴就是这样来的，它装的就是驱动芯片和它的走线。

4.4.3 第二代：COF——把芯片挪到软排线上

既然问题出在玻璃不能弯，那就让芯片离开玻璃。COF（Chip on Film，薄膜覆晶封装）把驱动芯片贴在一段柔软的薄膜排线上，而不是贴在玻璃基板上。

玻璃基板的边缘只保留很窄的一段用于接线，薄膜排线从这里伸出，带着芯片向屏幕背面微微折过去。芯片于是从正面挪到了背面，下巴相应变窄。

继续用海报来比：原来钉在下边的硬木条，换成了一条软布带，布带上缝着接线盒，可以把它塞到海报后面。不过布带和海报之间仍需一段硬的连接区，屏幕玻璃本身依然不能弯，这段边缘仍然要露在正面。COF 让下巴变窄了，但没法消除。它在成本和效果之间较为均衡，因此多见于中端机型。

4.4.4 第三代：COP——让屏幕自己弯过去

要再进一步，就必须让屏幕基板本身可以弯折。这需要 OLED（有机发光二极管显示屏）。

OLED 的每个像素自己发光，不需要 LCD 那样的背光模组，所以显示层可以做在柔性材料上。旗舰机常用的柔性 OLED，基底不再是玻璃，而是一层叫聚酰亚胺（Polyimide，简称 PI）的耐高温塑料薄膜。这种材料又薄又韧，可以弯曲。

COP（Chip on Plastic / Chip on Pi，柔性塑料基板封装）利用了这一点：把整块显示屏最底部的 PI 塑料基板连同上面的线路，向屏幕背面弯卷整整 180 度，形成一个极小半径的折角。驱动芯片直接安放在折过去的这段基板上，正好藏在屏幕发光区的正后方。

这次不再需要额外的布带，海报的下边缘本身就是软的，被直接折到了墙后，接线盒贴在海报背面。从正面看，发光区几乎一直延伸到机身边缘，下边框可以收窄到约 1.5 毫米。

4.4.5 三代路线对照

从表里可以看出，三代路线始终在回答同一个问题：哪一部分材料能弯，芯片就能跟着它绕到背后去。COG 中没有能弯的部分；COF 让排线能弯；COP 让屏幕基板本身能弯。

4.4.6 极限折叠的代价

180 度弯卷看起来简单，实际是一道难度很高的工序。

• 线路要经得起弯曲：PI 基板上的金属走线被折成很小的弯角，外侧受拉，内侧受压，材料和走线设计都要防止开裂。
• 良率与成本：弯折工序增加了出错的机会，柔性 OLED 本身也比 LCD 昂贵，这是 COP 多出现在旗舰机上的原因。
• 背面空间被占用：芯片藏到屏幕后方，就要占用机身内部的一部分厚度和面积，需要和主板、电池、排线一起重新规划。
• 维修难度上升：屏幕、弯折区和驱动芯片连成一体，一旦损坏，通常只能整块更换。

这和本章前面几节讲的情况一致：手机内部的空间不会多出来。屏幕正面省下的那条下巴，转移到了机身内部，变成对材料、工艺和堆叠方式的更高要求。

4.4.7 小结

窄边框的根源不在外观设计，而在驱动芯片的安放位置。COG 把芯片留在正面，COF 把它挂到软排线上折向背后，COP 则让屏幕基板自己弯过去，把芯片藏到发光区正后方。下次比较两部手机的下巴时，可以想一想：它的屏幕底部，是否有一段塑料被折到了背面。

屏幕把信号送进来的问题解决了，金属机身又带来另一个难题：金属会屏蔽电磁波，天线信号要怎么穿出去？下一节就讲纳米注塑与天线馈电。

4.5 纳米注塑与天线馈电：金属骨架如何无缝导通电磁波

把手机侧过来，沿着金属边框慢慢看一圈，你多半会在顶部、底部或侧面找到几条细细的“彩色线”。它们有的是黑色，有的和边框同色，宽度只有一两毫米，摸上去却和金属一样平整，没有台阶，也没有缝隙。很多人以为这只是装饰，其实它们是整部手机里最讲究的工艺之一：一边要把金属边框“切断”，让它变成天线；另一边又要把切口重新“焊死”，让水和灰尘进不来。本节就从这几条细线讲起，看看金属骨架如何既导通电磁波，又守住密封。

4.5.1 金属边框的两难：坚固与“闷住”信号

金属中框是手机的承重骨架。它比塑料坚固，散热更好，手感也更扎实，所以成了中高端手机的常见选择。但金属有个天然的问题：它会反射和吸收电磁波。一个完整、闭合的金属环包住机身，就有点像把收音机放进铁皮饼干盒，里面的天线很难把信号送出去，外面的信号也很难进来。

工程师的办法不是放弃金属，而是“将计就计”：既然金属能导电，干脆把边框的某几段直接当作天线用。为此要在边框特定位置切出断点，把一整圈金属分成若干段相互绝缘的导体，每一段的长度和形状经过计算，对应特定的工作频段。这样一来，原本挡信号的外壳，反而成了尺寸最大、离外界最近的辐射体。

可新问题马上出现：边框被切开了，切口怎么办？如果留着空隙，结构强度会下降，水汽和灰尘也会顺着缝隙往里钻。切口必须用绝缘材料填满，而且这种填充要和金属结合得足够牢、足够严密。这就是纳米成型技术登场的原因。

4.5.2 纳米成型技术：在金属表面“开出”亿万个锚孔

纳米成型技术（Nano Molding Technology，NMT），常被叫作“纳米注塑”。它的核心思路可以用一个生活场景来理解：在光滑的瓷砖上直接涂胶水，干了以后容易整片剥落；如果先把表面打磨出粗糙的纹理，胶水渗进去再凝固，就牢固得多。NMT 把这个“打毛”的思路推到了纳米尺度。

整个过程大致分为三步：

1. 化学腐蚀造孔：先把金属中框浸入特定的化学溶液，在需要结合塑料的表面腐蚀出数以亿计的纳米级微孔，孔径只有数十纳米。作为对照，一根头发丝的直径大约是几万纳米，这些小孔比它细上千倍。
2. 高压注入塑料：把金属件放进模具，将熔融状态的聚苯硫醚（Polyphenylene Sulfide，PPS）以数百吨的压力注入。在这样的压力下，流动的塑料被硬生生“挤”进那些纳米孔洞。
3. 冷却固化锚定：塑料在孔内冷却变硬，就像无数根极细的“钉子”插在金属表面，从而形成分子级的机械锚定。

这里的关键词是“机械锚定”。塑料和金属并没有融合成一种新材料，而是靠塑料嵌进孔洞后的“卡位”结合在一起，类似于树根扎进土壤。由于孔的数量极多、分布极密，结合面上几乎找不到连续的空隙，这为防水打下了基础。

为什么选 PPS？它是一种工程塑料，耐高温、尺寸稳定、电绝缘性好，熔融时流动性也适合填充细小结构。在天线断点处，它既要像墙一样隔开两段金属，避免电流“串线”，又要在长期使用中不变形、不开裂。

4.5.3 从“结合牢”到 IP68：密封的底气

发布会上常见的 IP68，是国际通用的防护等级标识。IP 是“侵入防护”（Ingress Protection）的缩写，第一位数字“6”表示完全防尘，第二位数字“8”表示可承受持续浸水。要达到这个等级，机身上每一条缝都必须守住，包括天线断点这种金属与塑料的交界。

普通的“金属件外面套塑料”工艺，两种材料之间往往存在微小间隙，温度变化时还会因热胀冷缩程度不同而拉开缝隙。NMT 的纳米锚定让塑料深深嵌进金属，界面的结合更紧密，从而实现气密防水。当然，整机防水还要依靠屏幕、后盖的密封胶，按键和接口的防水圈等多重措施，NMT 负责的是边框这一环，但它是让“金属边框可以被切开”这件事成立的前提。

4.5.4 天线馈电：一枚镀金弹片的接力

边框分段做好了，接下来要解决的是：射频信号怎样从主板送到这段金属上？

在第三章我们讲过，射频前端会把数字数据变成高频电信号。这些信号沿着主板走线来到主板边缘，最后一步交给一种不起眼的小零件——镀金天线弹性弹片。它是一片带弹性的金属触点，装好后会紧紧顶在金属中框内部特定的馈电点上。

“馈电”这个词可以理解为“喂电”：把射频能量喂给天线。打个比方，主板像一个发电站，金属边框像一座广播塔，弹片就是两者之间那根看不见的电缆接头。高频射频能量经由弹片无缝导入金属中框，再由这一段金属向周围空间辐射出去；接收时，过程反过来。

这枚小弹片有几个讲究：

• 为什么要有弹性：手机会摔、会弯、会热胀冷缩。弹片靠持续的弹力压住馈电点，即使机身发生微小形变，接触也不会断开。
• 为什么要镀金：金不易氧化，接触电阻稳定。触点一旦生锈或氧化，信号就会衰减，表现为信号格变少、通话断续。
• 为什么位置固定：馈电点的位置会影响天线的工作频率和效率，是天线设计的一部分，不能随意挪动。

所以，当你拆开一部手机，看到主板边缘那几颗金灿灿、微微翘起的小簧片时，就知道它们是信号出入机身的最后一道关口。

4.5.5 小结：一条细线背后的系统折中

回头再看边框上那几条细线，它们其实是三件事的交汇点：金属需要被切开，才能当天线；切口需要被填满，才能防水和保持强度；切开的金属需要被可靠地接上射频电路，才能真正发射信号。纳米注塑解决了前两件，镀金弹片解决了第三件。

这正是本章反复出现的主题：在极小的空间里，同一个部件往往要同时承担结构、密封和电气多种职责，每一处设计都是折中的结果。下一节，我们将把本章涉及的双层主板、软板、连接器、屏幕封装与天线馈电放在一起对照，看清这些拼接工艺如何共同撑起一部手机。

4.6 极小空间拼接工艺全景对照

4.6.1 把五道工艺放回同一部手机里

把手机翻过来，从侧面看它的厚度，通常不到一厘米。主板、电池、屏幕、摄像头、天线全都挤在这么薄的空间里，彼此还得通电、传信号、能拆能修，有的还要防水。前面五节分别讲了五种拼接手段。本节把它们放进同一张表，回答一个问题：一部手机从内到外，是靠哪几种"接法"连成整体的？

可以拿城市来打比方。主板立体堆叠像建双层高架桥，柔性电路板是穿过楼宇缝隙的地下管廊，板对板连接器是各栋楼接入市政管网的标准接口，屏幕弯折工艺相当于把城门的门楼折到城墙背后，金属边框天线化则是把城墙本身改造成广播塔。每一种接法解决的空间矛盾都不一样。

4.6.2 全景对照表

4.6.3 横着读：尺度是一条从微米到毫米的阶梯

表中"空间占用"一列可以从小往大排：

• 百微米级：中介层焊球直径约 150~250 微米（μm），比一根头发粗一些。这一级连接永久固定，靠回流焊熔合，出厂后基本不再拆开。
• 亚毫米级：FPC 厚度 0.1~0.2 毫米，BTB 引脚间距 0.3~0.35 毫米。这一级要么能弯，要么能插拔，是维修时最常动到的部分。
• 毫米级：屏幕下边框收窄到约 1.5 毫米，直接决定用户看到的外观。
• 纳米级：纳米注塑依靠金属表面的微孔让塑料"咬"进去，尺度最小，作用的却是整部机身最外层的结构。

这条阶梯说明，手机的集成不是单一工艺推到极限，而是每个尺度各用一种合适的手段：越靠近芯片，连接越密、越牢固；越靠近需要更换的模块，越强调可拆装。

4.6.4 竖着读：三类连接逻辑

按"能不能拆、动不动"划分，五道工艺可以归为三类：

1. 永久刚性连接：中介层焊球、纳米注塑。优点是牢固、密封；缺点是一旦受损，修复要用热风枪、植锡等精细操作，代价高。
2. 柔性连接：FPC 和 COP 弯折。它们让电路能拐弯、能折叠，替刚性板穿过电池旁、中框边那些狭缝，代价是反复弯折和挤压后可能出现疲劳裂纹。
3. 可插拔连接：BTB 连接器。它是整机的"检修口"，屏幕、电池、镜头都靠它与主板对接，方便组装和更换，但也是跌落时最容易被冲松的地方。

供应链在这里也有分工：做多层板和载板的厂商（欣兴电子、AT&S、深南电路）、做软板的厂商（鹏鼎控股、东山精密、旗胜）、做精密连接器的厂商（广濑、JAE、立讯精密）、做柔性面板的厂商（三星显示、京东方），以及做结构件与组装的厂商（富士康、比亚迪电子、长盈精密）。这五类企业各管一段，合起来才拼成一部手机。

4.6.5 AI 协同接口：推演一次跌落与进水失效

学完这张表，可以用一次真实的意外检验自己的理解。把下面这段提示词交给 AI 助手，方括号里换成你关心的场景：

我正在阅读《AI时代系统知识基础读物：智能手机》第四章关于物理与空间集成的工艺。假设一部手机遭遇了以下意外物理冲击：[例如：手机从 1.5 米高度正面朝下跌落至大理石地面，捡起后屏幕完好，但突然无网络信号且后摄无法对焦 / 手机不慎掉入温水中浸泡 10 秒后迅速捞出]。请基于本章的物理连接与机械封装框架，推演可能的物理失效点：

1. 【受损连接器排查】是双层主板中介层的焊球出现了微裂纹（BGA 虚焊），还是摄像头的 BTB 连接器被冲脱松动？
2. 【密封与进水路径】在高温水汽或跌落形变瞬间，纳米注塑天线缝隙、Type-C 接口、微型防水透气膜，哪一处最容易成为密封失效的突破口？
3. 【工程维修逻辑】专业维修师傅在显微镜下通常要执行哪些物理操作（如重新压接 BTB、加焊屏蔽罩、主板分层重新植锡）来修复故障？

拿到回答后，可以对照上面的表格自己判断：AI 给出的失效点属于哪一类连接？它是永久的、柔性的，还是可插拔的？如果是可插拔连接，重新压接就可能修好；如果是中介层焊球开裂，就需要分层植锡这类复杂工艺。这一步能把"读表"变成"用表"。

4.6.6 小结

这一章从双层主板、软板、连接器、屏幕弯折一路讲到金属边框，回答了"东西怎么塞进去、怎么连起来"。但连起来只是起点：电磁波要从这些缝隙里发射出去，百瓦级的电流要流过这些焊点和排线，光信号要在毫秒内跑完成像链路。下一章就进入机身内部的这些流动。

第五章 系统脉动——机身内部的无线与能量狂飙

• 5.1 射频电磁流：从数字数据包到空中微波的飞跃
• 5.2 极致的能量阶梯：百瓦超级闪充与电荷泵直充
• 5.3 快门瞬间的光电洪流：毫秒级的计算摄影接力
• 5.4 熄屏时的休眠脉动：微安级的“假死”与唤醒
• 5.5 四重微型流动要素的系统指标对照

5.1 射频电磁流：从数字数据包到空中微波的飞跃

你在手机上点下“发送”，一张照片就出发了。从按下按钮到信号离开机身，这段路程只有几厘米，时间也短得察觉不到，但数据的形态在途中换了好几次：先是一串 0 和 1，然后变成起伏的模拟波形，再被搬到每秒振荡数十亿次的高频上，被放大上千倍，最后从金属边框的缝隙里辐射出去，成为空中的电磁波。

本节沿着这条路线走一遍，看一个数据包怎样从芯片里的数字信号变成空中的微波。

5.1.1 第一站：基带把比特“画”进波形里

数据包最先交给基带芯片（Baseband）。基带负责通信协议和编码，它要解决的第一个问题是：电磁波只是一种连续振荡，怎样让它携带 0 和 1？

办法是改变波的形状。一个正弦波有两个容易调节的量：振幅，也就是波峰有多高；相位，也就是波从哪个时刻开始起伏。现代手机采用 QAM 正交振幅调制（Quadrature Amplitude Modulation），同时调节这两个量，让每一种“振幅＋相位”的组合代表一组固定的比特。

可以用一个类比来理解。假设你只能用手电筒给远处的朋友传话：

• 只用“亮/灭”，每次只能传 1 个比特；
• 如果亮度分成几个档位，再规定几种不同的闪烁起点，可用的组合就多了，每闪一次能表达的信息也更多。

QAM 就是在用这种思路，只是档位分得非常细。把所有组合画在一张平面坐标图上，会得到一片排列整齐的点阵，工程师叫它“星座图”。1024-QAM 表示星座图上有 1024 个点。因为 2 的 10 次方等于 1024，每个点正好对应一组 10 位的比特，所以一个符号周期能携带 10 个比特。

点越密，单位时间传的数据越多，代价是相邻的点靠得更近，一点噪声就可能让接收端认错点。所以信号好的时候手机会用高阶调制，信号差时就退回点数较少、更不容易出错的方式。这个取舍背后的理论极限，第八章讲香农定理时再展开。

5.1.2 第二站：收发机把信号“搬家”到 3.5GHz

基带输出的波形频率比较低，还不能直接送上天线。原因之一是天线的尺寸和它工作的频率有关，低频信号需要的天线远远大于手机机身；另外，各国已经把空中频谱划分给不同用途，手机必须在获得授权的频段里发射。

于是信号进入收发机（Transceiver），在这里做一次“搬家”，学名叫混频。收发机内部有一个本地振荡器，会产生稳定的高频载波。把基带送来的模拟正弦波和这个载波混合，原来的波形就被整体平移到高频上。波形上的振幅和相位信息不会丢，只是换到了一个更高的频率位置。

打个比方：基带写好了一封信，信的内容就是调制好的波形；混频相当于把信装进一辆在指定高速公路上行驶的车。以 5G 常用的 n78 频段为例，这条公路位于 3.5GHz 附近，也就是每秒约 35 亿次振荡。车换了，信的内容不变。

5.1.3 第三站：功率放大器让信号“喊出声”

搬到 3.5GHz 的信号功率非常小，直接发出去，几米外就淹没在噪声里了。要让它到达几百米甚至更远的基站，必须先放大。这项工作由功率放大器（Power Amplifier，PA）完成。PA 位于射频前端，第二章拆解时我们见过它。

PA 能把信号功率提高数千倍，推升到大约 200 毫瓦。通信工程里习惯用 dBm 表示功率，这是以 1 毫瓦为基准的对数单位，200 毫瓦约等于 23dBm。用对数是因为信号强弱的跨度极大：从天线收到的微弱信号到发射出去的信号，相差许多个数量级，用普通数字写起来很不方便。

200 毫瓦和一个小指示灯的功率相近，听上去不大。但 PA 是整机最耗电的部件之一，而且它把电能转成射频能量的效率有限，没转成功的部分大多变成了热。打电话时手机靠耳朵的那一侧会发热，PA 是主要原因之一。

5.1.4 第四站：包络跟踪让供电“随形而动”

PA 的耗电还有一个来源。经过 QAM 调制的信号振幅一直在变，波峰很高，波谷很低。如果给 PA 提供恒定的高电压，确实能保证波峰时不失真，可到了波谷，大部分电压都用不上，白白变成热量。

这就像开车时不管上坡下坡都把油门踩到底，再靠刹车控制车速。

包络跟踪（Envelope Tracking，ET）芯片解决的就是这个问题。“包络”指的是把信号波峰连起来形成的那条外轮廓线。ET 芯片以每秒数兆次（数兆赫兹）的速度追踪这条轮廓，信号要冲高时立即提高供电电压，信号回落时随即降低电压，做到按需供电。

功放效率明显提高，带来的是更长的通话和上网续航，以及温度更低的机身。数据通过这一站时内容并没有变化，但这一站决定了发送这份数据要消耗多少电。

5.1.5 终点：天线缝隙把电流变成电磁波

放大后的信号此时是高频交变电流，它被送到天线上。许多手机的天线就是金属边框本身，边框上用塑料填充的细缝把它分成几段。第四章介绍过，这些缝隙是通过纳米注塑工艺做出来的。

高频电流在这段金属上快速往复，在缝隙周围激发出交替变化的电场和磁场。变化的电场产生磁场，变化的磁场又产生电场，两者相互激发，脱离机身，以光速向基站传播。从这一刻起，你的照片就成了空气中的电磁波。为什么交变电流能形成会“飞走”的电磁波，答案在麦克斯韦方程里，第八章会专门讨论。

5.1.6 小结：一条五级接力链

回头看，这一路的分工如下：

1. 基带：用 1024-QAM 把比特编进振幅和相位，一个符号携带 10 个比特；
2. 收发机：通过混频，把信号搬到 3.5GHz 的 n78 频段；
3. 功率放大器：把信号放大数千倍，达到约 200 毫瓦（23dBm）；
4. 包络跟踪芯片：按信号轮廓动态供电，明显提高功放效率；
5. 天线缝隙：把高频电流转换成电磁波，以光速发往基站。

每一级都在两个目标之间取舍：传得多，还是传得稳；发得远，还是省电少发热。射频是手机里流动最快的一股能量。下一节讨论的是另一股方向相反的流动：电能从充电器进入电池，速度同样快。

5.2 极致的能量阶梯：百瓦超级闪充与电荷泵直充

拿起你的充电器看看，外壳上通常印着一排细小的输出参数，比如“5V⎓3A”“10V⎓…”“20V⎓6A”。再看看手机底部那个小小的 Type-C 接口，它只有指甲盖宽，里面的金属触点细如发丝。百瓦级的能量要在几十分钟内灌进一块电池，必须先挤过这个接口，再穿过一段线缆。本节沿着电能的路径，从插座一直跟到电芯内部，看看这一级一级的“能量阶梯”是怎样设计的。

5.2.1 瓶颈在哪里：接口扛不住大电流

电功率等于电压乘以电流（P = U × I）。想得到 120W，可以用 5V 配 24A，也可以用 20V 配 6A。两组数字相乘结果一样，对线缆和接口的考验却差别很大。

原因在于导体发热。电流流过有电阻的导线和触点，产生的热量与电流的平方成正比（Q ∝ I²R）。电流翻一倍，发热就变成四倍。Type-C 接口和常规线缆的触点面积有限，按照规范，它能安全承载的电流上限大约是 6A。超过这个值，接口和线材会明显发烫，触点还可能氧化甚至烧蚀。

所以第一条设计原则是：在机身外部，用高电压、小电流来传输。

5.2.2 第一级台阶：充电器把电压抬到 20V

可以把电能想成水流。电压相当于水压，电流相当于流量。水管口径固定时，要送更多的水，就加大水压，不必加粗水管。

充电器就是负责加压的那台“水泵”。它把市电转换成 20V/6A 的直流电，正好是 120W。这时线缆和接口里的电流被压在 6A 的规范红线以内，传输段的发热因此可控。

不过电池不能直接接受 20V。锂电池对充电电压的要求很严格，超出一点就可能引发安全风险。高压送进了手机，还需要在机身内部降下来。

5.2.3 第二级台阶：电荷泵把电压“对折”

传统做法是在手机里放一颗电感式降压芯片。这类芯片的转换效率不算低，但损失的那部分能量会全部变成热，留在本来就拥挤的机身里。百瓦级功率下，哪怕只损失几个百分点，也是一个不小的“暖手宝”。

快充方案因此改用 电荷泵（Charge Pump） 芯片。它基于 开关电容（Switched Capacitor） 原理，可以用一个生活场景来理解：

有两只相同的水桶。先把它们像积木一样上下叠起来串联，从高处接满水；再把它们并排摆开并联，一起往外倒。水的“高度”减半，同时倒出来的总流量翻倍。

芯片内部的开关以很高的频率重复这个动作，让电容在“串联充电”和“并联放电”之间来回切换，实现 2:1 的电压变换：

这里的关键是效率。电荷泵主要靠电容和开关搬运电荷，不依赖电感的磁能转换，转换效率可以超过 97%~98%。损耗越小，留在机身里的热量就越少。大电流只在电荷泵到电池之间很短的一段路径上流动，这段铜箔走线又短又宽，电阻很小，发热也随之被控制住。

这种电压只做比例变换、几乎直接灌入电池的方式，常被称为 直充。

5.2.4 第三级台阶：双电芯串联分担电压

10V 仍然高于单个锂电芯能承受的范围。解决办法是把电池拆成两只电芯，串联 成一个电池组。

串联电路中，两只电芯流过同样的电流，电池组的电压是两只电芯电压之和。两只电芯串联后，电池组充满时约 8.8～9V，每只电芯仍不超过各自的充电上限（约 4.4～4.5V）；电荷泵的输出电压也会跟着电池组当前的电压调整，而不是固定死在 10V。打个比方，一个人扛不动的担子，两个人一前一后抬着就稳当了。

与单电芯方案相比，双电芯串联还有一个好处：同样的充电功率下，每只电芯承受的负担减轻，内部发热也更均匀。代价是电池管理变得复杂，两只电芯必须保持一致，不能一只充满了另一只还空着。

5.2.5 看不见的守门人：库仑计与分流电阻

高速充电的过程中，系统需要一直清楚“灌进去多少电、电池现在多热”。这项工作由两个器件配合完成：

• 库仑计（Coulomb Counter）芯片：库仑是电荷量的单位。这颗芯片对流入和流出电池的电流做持续累计，好比给电池装了一块精确的“水表”，由此推算剩余电量，也就是屏幕上显示的百分比。
• 双向分流电阻（Shunt Resistor）：一枚阻值极小的精密电阻，串在电池回路中。电流流过时在它两端形成微小的电压差，芯片测出这个电压差就能换算出电流。“双向”的意思是充电和放电两个方向都能测。

这些数据会实时反馈给充电管理系统。一旦温度逼近设定上限，系统会主动降低充电功率。整套方案的目标是把电池温度控制在约 45℃ 的上限之内（具体数值各厂商不同）。这也是很多手机电量充到较高时速度明显放缓的原因之一：系统在主动给电池和机身降温。

5.2.6 小结：一条四级能量阶梯

把整个过程串起来，就是一条清晰的链路：

1. 充电器升压：20V/6A，绕开接口的电流瓶颈；
2. 电荷泵对折：高效率转换为 10V/12A，把热损耗压到最低；
3. 双电芯串联：每只电芯不超过约 4.4～4.5V 的充电上限，保证电化学安全；
4. 计量与温控：库仑计和分流电阻实时监测，守住约 45℃ 的电池温度上限。

发布会上的“百瓦闪充”，背后是电压、电流、发热三者之间的一连串权衡。能量在机身里奔流的同时，光子也在另一条路径上高速转化，下一节我们转向按下快门的那一瞬间。

5.3 快门瞬间的光电洪流：毫秒级的计算摄影接力

举起手机对准窗外的晚霞，轻点屏幕上那个白色圆圈。“咔嚓”一声，照片几乎立刻出现在相册角落。这个动作在你看来只用了一瞬间，手机内部却完成了一场分工很细的接力：光子被转换成电子，电子被量化成数字，数字被高速搬运、清洗、对齐、融合，最后压缩写入闪存。整条链路要在毫秒到几百毫秒的尺度内跑完，任何一棒掉速，你就会感到“拍照卡顿”或“照片糊了”。

本节沿着数据流动的方向，把这场接力拆成六棒逐一说明。

5.3.1 第一棒：光电二极管累积光生电子

镜头把光线汇聚到图像传感器表面。传感器上排列着数以千万计的像素，每个像素的核心是一枚光电二极管（Photodiode）。可以把它想象成一只接雨的小桶：曝光期间，落进来的光子打出电子，电子被收集在桶里，光越强，桶里的电子越多。

在常见的曝光时长里，大约是几十分之一秒，一个像素可以累积数十万个光生电子。电子的数量就是这个像素记录下的“亮度原始信息”。不过此时它还只是一份模拟电荷，处理器没法直接使用。

5.3.2 第二棒：片上 ADC 量化为 14-bit RAW

电荷先被转成电压，再交给集成在传感器芯片上的模数转换器（ADC，Analog-to-Digital Converter），由它把连续变化的电压“切片”成整数。常见的精度是 14-bit，也就是每个像素的亮度被划分为 2¹⁴ = 16384 个等级。

这样得到的结果叫 RAW 数据：一张由灰度数值组成的矩阵，每个格子只记录亮度，不包含完整颜色。传感器表面覆盖着红、绿、蓝交替排列的滤色片，每个像素只“看见”一种颜色，颜色要到后面的环节才能还原。

打个比方：RAW 就像一份没有整理过的原始调查问卷，信息最全，但还没人统计和解读。

5.3.3 第三棒：MIPI CSI-2 高速通道与零快门时延

数千万像素、每个 14 位，单帧数据量就以数十兆字节计，而相机在取景时还在连续出帧。这些数据要从摄像头模组送到主板上的 SoC，走的是 MIPI CSI-2（移动产业处理器接口联盟制定的摄像头串行接口第二版）。它采用差分信号：用两根线传输一对相反的电压，接收端只看两者之差，外部干扰会同时作用在两根线上而被抵消，所以能在细软的排线上稳定跑高速。常见的速率是每条通道（lane）2.5Gbps 以上，多条通道并行，就像多车道高速公路。

数据到达后，被直接写进 LPDDR（低功耗双倍数据率内存）中的一块环形缓冲区。写入由 DMA（Direct Memory Access，直接内存访问）完成，不必劳烦 CPU 逐字搬运。“环形”是指缓冲区首尾相接，新帧不断覆盖最旧的帧。

这样安排的目的是零快门时延（ZSL，Zero Shutter Lag）。你打开相机时，传感器其实已经在持续拍摄并存入缓冲区；按下快门的那一刻，系统直接取出“刚才那几帧”，而不是从按键时刻才开始曝光。你感觉照片“抓住了瞬间”，原因在此。

5.3.4 第四棒：硬件 ISP 的基础清洗

取出的 RAW 帧先交给 ISP（Image Signal Processor，图像信号处理器）。它是 SoC 里专门为图像设计的固定电路，按流水线方式做三件基础工作：

1. 坏点修正：传感器上难免有个别像素永远偏亮或偏暗，ISP 用周围像素的数值替代它们；
2. 阴影补偿：镜头边缘进光少，画面四角容易发暗，ISP 按预先标定的曲线把边缘提亮；
3. 去马赛克（Demosaic）：根据相邻像素的红、绿、蓝读数，推算出每个像素完整的三种颜色。

这些步骤规则固定、计算量大，用专用硬件处理比通用 CPU 快得多，也省电得多。这正是第三章所说“专芯专用”的体现。

5.3.5 第五棒：NPU 多帧融合与神经网络降噪

手机传感器面积小，单帧容易噪点多、亮暗细节难以兼顾。计算摄影的思路是：一帧不够，就用多帧拼。此时 NPU（Neural Processing Unit，神经网络处理器）登场，承担两项工作。

• RAW 域光流对齐：多帧之间手会抖、人会动。“光流”是估算画面中每一块区域在帧与帧之间移动方向和距离的方法，算清楚之后，把各帧“挪”到同一位置再叠加。
• 动态融合：对运动物体所在区域降低叠加权重或只取一帧，避免出现半透明重影，也就是运动鬼影。

叠加之后，再用深度神经网络降噪：模型从大量样本中学会区分“真实纹理”和“随机噪点”，比传统滤波更能保留发丝、树叶等细节。之所以在 RAW 域就做融合，是因为此时数据还未经过有损处理，保留的信息最多。

5.3.6 第六棒：色调映射与写入闪存

融合后的图像亮度范围很宽，而屏幕和常见图片格式能显示的范围有限。色调映射（Tone Mapping）负责“压缩动态范围”：暗部适当提亮、亮部适当压低，让天空和室内都看得清。随后图像被编码压缩，写入 UFS 4.0（通用闪存存储第四代）闪存。UFS 支持读写同时进行，写入快，连拍时就不容易卡住。

5.3.7 接力全景

5.3.8 小结

一次快门，跨越了光学、半导体、高速接口、内存架构、专用电路和神经网络六个领域。照片好不好看，不只取决于镜头和传感器，也取决于这条流水线中最慢的那一环。下一节讨论的是相反的场景：屏幕熄灭之后，这些模块如何安静下来，只用微安级电流维持“随时待命”。

5.4 熄屏时的休眠脉动：微安级的“假死”与唤醒

晚上睡前，你把手机扣在床头柜上，屏幕一黑，房间安静下来。第二天早上拿起来，电量只掉了一小截。可就在这一夜里，它没有真正“关机”：微信消息照样推送进来，来电照样能接通，你一抬手，屏幕还会自己亮起。

这说明熄屏后的手机处在一种“假死”状态：大部分器官停止工作，少数哨兵继续值班。前面几节讲的是射频、快充、拍照这些高强度的流动，本节反过来看机身里最微弱、持续时间却最长的一种流动，也就是待机时的电流。

5.4.1 熄屏之后，谁被“拉闸”了

先打个比方。一栋写字楼到了深夜，办公区的灯、空调、电梯都关了，只剩门口保安室亮着一盏小灯。保安盯着监控，有人刷卡进门，他才去开一层楼的灯。

手机熄屏时的做法与此类似。屏幕熄灭后，几个耗电大户的供电轨会被彻底切断。供电轨（Power Rail）指电源管理芯片给某一组电路单独分配的供电线路，可以理解为大楼里分区的电闸。被切断的主要有三类：

• 主 SoC 的高性能计算核心：平时跑应用、算界面的 CPU 大核和中核；
• GPU（图形处理器，Graphics Processing Unit）：负责渲染画面，屏幕不亮时没有活可干；
• 屏幕本身的供电：显示面板和驱动电路是手机里最耗电的部件之一。

这里说的是“切断”，不是“降频”。降频好比把灯调暗，电闸断开才是彻底不耗电。数字电路即使不做运算，晶体管也会有微小的漏电，芯片规模越大，漏电总量越可观。所以在待机这件事上，把整块电路断电比让它“低速空转”省电得多。

5.4.2 常开硬件岛：SoC 里的“保安室”

主系统都断了电，那抬手亮屏是谁检测到的？答案藏在 SoC 内部一块特殊区域，叫常开硬件岛（Always-On Island）。

“岛”这个字很贴切。SoC 被划分成许多电源域，每一块都可以单独开关。常开岛是其中供电永不中断的一小块，和周围断电的区域互相隔离，好比夜里停电的城市中，一座靠自备电源运转的小岛。

岛上驻扎着一颗低功耗微控制器，通常称为 Sensor Hub（传感器中枢）。它的结构比主 CPU 简单得多，主频低、晶体管少，干活的方式也很专一：

1. 持续读取加速度计和陀螺仪的数据。加速度计感知手机在各方向上的加速度和重力方向，陀螺仪感知手机旋转的角速度；
2. 把这些数据串成随时间变化的曲线，在里面寻找“抬手”这一动作的特征；
3. 只有当它算出抬手旋转特征曲线出现上升沿，也就是数值从平稳状态突然明显升高、符合“把手机从平放翻转到面前”的规律时，才发出信号唤醒主系统，点亮屏幕。

整个过程中，Sensor Hub 的电流消耗只有微安级（μA）。1 微安是 1 毫安的千分之一。手机打游戏时电流常以“安”或数百毫安计，与之相比，Sensor Hub 就像保安室里那盏小台灯和整栋大楼的中央空调之间的差距。

为什么不让主 CPU 自己来盯传感器？因为传感器数据是连续不断涌来的。如果每来一点数据就叫醒一次主 CPU，它的大量电路要反复上电、恢复状态、处理数据、再断电，单次唤醒本身就有不小的开销。交给一个小而专一的微控制器全天候筛选，只把真正重要的事件上报，才能兼顾灵敏和省电。这正是第三章讲过的“专芯专用”能效哲学在待机场景里的体现。

5.4.3 5G 基带的“打盹”节奏：非连续接收

还有一个问题：手机熄屏后为什么还能接到电话？来电时，基站会通过寻呼信道（Paging Channel）广播一条消息，大意是“某某号码的手机，你有来电，请应答”。手机必须听到这条广播，才能接起电话。

但如果基带芯片一直开着接收机，射频通路长期处于工作状态，电量会很快耗尽。于是 5G 基带采用了非连续接收机制，英文是 Discontinuous Reception，简称 DRX。

DRX 的思路可以用一个场景说明：你在等一封重要的信，但不必整天守在信箱旁，只要和邮递员约好每隔一段时间来查看一次就行。手机和基站之间正是这样“约好”的：

• 在绝大部分时间里（具体比例取决于网络配置的 DRX 周期），基带处于深度睡眠，接收电路基本关闭；
• 每隔几百毫秒，基带短暂苏醒几毫秒，打开接收机，监听一下寻呼信道上有没有自己的消息；
• 如果没有，马上回去睡觉；如果有，就完全唤醒，建立连接，把来电或数据交给主系统。

基站知道手机按什么节奏醒来，会在对应的时刻发送寻呼消息，双方的时钟必须对得上。这种节奏也带来一个可以感知的折中：苏醒间隔越长越省电，但消息被听到的时间也会稍晚一些。几百毫秒的延迟，对接电话来说几乎感觉不到，换来的是待机时间的大幅延长。

5.4.4 两条脉动线的对照

把熄屏状态下仍在工作的两个“哨兵”放在一起看：

两者的手段不同，一个是空间上的分工，让最小的电路值班；一个是时间上的切片，让必须工作的电路只在关键时刻上岗。手机的待机续航，基本就是这两种思路叠加的结果。

5.4.5 小结：省电的关键在于“该睡就睡”

熄屏后的手机看起来静止，内部其实保持着一种低而稳定的脉动：常开岛上的 Sensor Hub 以微安级电流持续守望，基带按 DRX 的节奏一呼一吸，其余部分则被拉闸断电。一旦出现抬手动作或来电寻呼，这套体系能迅速把整台手机唤醒。

本章前几节看到的都是高峰时刻的能量与数据洪流，而这一节说明，系统设计同样要处理低谷时刻的问题。下一节将把射频、快充、计算摄影和休眠这四种流动放在同一张表里，比较它们在时间、功率和数据量上的差异。

5.5 四重微型流动要素的系统指标对照

把手机平放在桌上，它看起来是静止的。但在这块玻璃和金属下面，有四种“流动”同时存在，彼此争夺空间、能量和散热余量：天线上进出的电磁波，充电线灌入的电荷，快门按下时涌出的光电信号，以及熄屏后仍在维持的微弱电流。前面四节分别讲了它们。本节把四者放进同一张表里对照，看清各自的量级和瓶颈，再看它们碰到一起时系统怎么取舍。

5.5.1 一张表看清四种流动

5.5.2 读表：四个量级差异

第一，频率跨度很大。 射频工作在 GHz（每秒数十亿次振荡），电荷泵开关在约 500kHz，传感器采样只有几十到两百赫兹。三者相差几个数量级，对应三类不同的工程问题：GHz 要处理电磁波的传播和损耗，kHz 要处理开关损耗和电容储能，Hz 级要解决的是怎样用最少的电持续“看守”。

第二，功率跨度更大。 从 Sensor Hub 的数百微安，到充电时的上百瓦，相差大约百万倍。可以这样比较：休眠电流像屋里一根点燃的火柴，快充时则像同时打开好几台电暖器。同一块电池和同一套电源管理电路要覆盖这整个范围，这是电源设计中很难的一点。

第三，时间形态不同。 射频收发和充电是持续流动；计算摄影是短时爆发，几百毫秒内拉到 5W～8W 后迅速回落；休眠电流以低水平为主，基带每隔一段时间醒来几十毫秒，形成间歇的脉冲。持续的流动主要带来热量积累，爆发式的流动主要带来瞬间电流冲击和电压跌落。

第四，最终限制大多是热。 看最后一列：PA 发热、电池 45℃ 红线、连拍时的计算发热都与热有关。休眠电流虽不产热，要处理的“漏电”仍是能量损耗。四种流动的瓶颈最后都落在能量和热量上，这也是第六章讨论调度与温控的出发点。

5.5.3 当四种流动同时发生

单独看，每种流动都有成熟方案。难的是它们叠加的时候。设想一个场景：在地下车库，信号很弱，你用 100W 车充一边充电一边玩大型游戏。

• 射频侧：信号弱时，基站会要求手机提高发射功率，PA 接近满负荷，发热明显增加；手握机身时天线还会被遮挡，需要切换天线或重新调整匹配。
• 电荷侧：电荷泵持续搬运数十瓦能量，电芯本身在升温。
• 计算侧：游戏让 SoC 长时间高负载，发热比拍照的短时爆发更持续。

三股热量集中在一个几毫米厚的密闭机身里，电池温度逐渐接近 45℃。这时系统只能牺牲一部分功能，通常按以下顺序：先降充电功率，因为电池安全优先，充得慢一些用户比较容易接受；再降处理器频率，游戏帧率会下降；最后降低屏幕亮度。不同厂商的具体策略会有差别，但思路一致：先保住电池和人身安全，再考虑用户体验。

反过来，手机熄屏放在桌上时，也会有一种流动转变成另一种。微信语音通话到来，基带通过寻呼脉冲收到信号，唤醒链路从微安级的 Sensor Hub 一路上传到应用处理器，马达振动，屏幕点亮，整机功耗在几十毫秒内上升几个数量级。休眠设计做得好不好，体现在两点：该醒的时候及时醒，不该醒的时候不被误唤醒。

5.5.4 AI 协同接口：追踪手机运行中的隐形流动

可以把下面这段提示词交给 AI 助手，让它按本章框架分析你自己的使用场景：

我正在阅读《AI时代系统知识基础读物：智能手机》第五章关于系统流动的章节。假设我的手机目前处于以下状态：〔填入具体场景，例如：手机息屏放在桌上，突然收到微信语音通话邀请并振动亮屏 / 在地下车库弱信号环境下用 100W 车充边充边玩大型游戏〕。请基于本章的系统脉动分析框架，复盘内部四大流动的实时博弈：

1. 【射频与控制】系统如何从微安级休眠状态被迅速唤醒？射频芯片在弱信号下会做出哪些功耗补偿动作？
2. 【能量与发热】此时充电电荷流与芯片高负载发热会发生怎样的冲突？
3. 【保护机制预警】为防止整机温度突破 45℃ 安全红线，软硬件温控会优先做出哪些妥协：降充电功率、降频还是降亮度？

拿到回答后，用上面的表核对其中的数量级。AI 如果给出明显超出表中范围的数字，就要追问它的依据。

5.5.5 本章小结与实物探索任务

本章跟随四种流动走了一遍：数据包变成空中的微波，百瓦电能经电荷泵送入锂离子电池，光子经 MIPI 总线进入算力单元，熄屏后系统靠微安级电流维持值守。它们的频率、功率和时间形态差别很大，限制却都集中在能量和热量上。

5.5.5.1 实物探索任务

1. 打开手机的电池使用统计，比较一晚待机和一小时游戏分别消耗多少电量，体会微电流和高负载之间的差距。
2. 快充时用手摸机身背面，记下哪个区域先变热；再边充边玩游戏，观察充电速度显示是否下降。
3. 在信号弱的地方（如电梯、地下室）连续通话几分钟，感受机身温度的变化，并联系 PA 的发热解释原因。

这些现象说明，手机需要软硬件机制持续协调这些流动。下一章将讨论操作系统和硬件如何在发热与功耗之间做出调度决策。

第六章 运转机制——软硬件如何抗衡发热与功耗

• 6.1 移动操作系统的能耗博弈：从 EAS 调度到进程墓碑
• 6.2 温度墙与热节流（Thermal Throttling）：密闭空间的自保艺术
• 6.3 传感器融合（Sensor Fusion）：微弱物理信号的数字校准
• 6.4 硬件安全隔离区（TEE / Secure Enclave）：数字社会的金库守卫
• 6.5 移动运转机制全景对照

6.1 移动操作系统的能耗博弈：从 EAS 调度到进程墓碑

拿起手机，连续刷十分钟短视频，机身微微发热，电量掉得飞快；把它扔在桌上一整晚，第二天早上电量却只少了一点。这两种状态背后，是同一个“看不见的管家”在做决定：移动操作系统。它要回答两个问题：**此刻的任务该交给哪颗核心去做？以及你看不见的那些应用，还有没有资格继续消耗电量？**前一个问题由调度器回答，后一个问题由后台管控机制回答。本节就沿着这两条线，看看操作系统如何在性能与续航之间做精细的取舍。

6.1.1 为什么“跑得快”不等于“好调度”

第三章介绍过，手机 SoC（系统级芯片，System on Chip）里的 CPU 通常由“大核”和“小核”混搭组成。大核像一辆大排量跑车，爆发力强但油耗高；小核像一辆电动自行车，速度有限却极其省电。

传统电脑的调度思路比较朴素：哪颗核心空闲、哪颗核心性能高，就把任务往那里放，追求“尽快完成”。但在手机上，这种思路会出问题。设想一个后台同步通讯录的小任务，如果把它扔给大核，大核需要提高电压和频率才能运行，能耗的增长远远超过任务本身的价值。电池容量有限，散热空间又极其狭窄，手机的调度目标不能只是“快”，而必须是“用最少的能量把事情办好”。

6.1.2 EAS：带着“电费账单”做决定的调度器

为了解决这个问题，ARM 与 Google 联合主导推出了 EAS（能耗感知调度器，Energy Aware Scheduling），并将其纳入 Android 所使用的 Linux 内核。

EAS 的核心，是内嵌在系统里的一张能量模型（Energy Model）图表。要理解它，先认识一个术语：OPP（工作性能点，Operating Performance Point）。每颗 CPU 核心并不是只有“开”和“关”两种状态，而是有一系列电压与频率的组合档位，就像汽车的不同挡位。能量模型记录的，就是每个核心在每个电压频率档位下的真实功耗，精确到毫瓦级。

有了这张表，EAS 就像一位手里拿着电费单的物业经理。每当一个新任务到达，它不会只问“谁最闲”，而是逐一试算：

如果把这个任务分配给核心 X，整个 SoC 增加的系统总能量消耗，是不是所有方案里最低的？

这里有两个关键词值得细品。

• “全 SoC”：EAS 看的是整颗芯片的总账，而不是单个核心的局部账。把任务塞进一颗已经在运行的小核，可能只需略微提升它的档位；而唤醒一颗沉睡的大核，则要额外付出“开灯”的代价。
• “增加的能量”：它比较的是边际成本，也就是“多做这件事，要多花多少电”。

下面用一个简化的场景对照帮助理解：

可以看出，EAS 并不是一味“偏爱小核”，而是用数据说话。能量模型越准确，调度的取舍就越合理，这也是芯片厂商需要为每款 SoC 精心标定这张表的原因。

6.1.3 后台的另一场战争：让“隐身应用”真正停下来

调度器管的是“正在干活的任务如何分配”，但还有一个更隐蔽的耗电源：那些你已经切走、却仍在偷偷运行的应用。它们可能定时联网、刷新数据，甚至反复唤醒处理器，这类行为常被称为“流氓唤醒”。一部手机装了几十个应用，如果每个都在后台“小动作不断”，待机续航就会被蚕食殆尽。

两大移动操作系统采用了思路相近、实现不同的方案：

**iOS 的墓碑机制。**当你把一个应用切到后台，iOS 会在短短数秒内将其线程彻底挂起。应用此时就像立了一块“墓碑”：它的状态被保留在内存中，界面、进度都还在，但不再获得任何 CPU 时间。等你重新点开，它从墓碑中“复活”，看起来仿佛一直在原地等你。

**Android 的 cgroups 冻结。**Android 借助 Linux 内核的 cgroups（控制组，Control Groups） 机制，把进程按前台、后台等类别分组管理。应用退到后台后，系统可以向其发送 SIGSTOP 信号，即一种让进程立即暂停的内核指令，从而把它从 CPU 的运行队列中切断。被冻结的进程无法再自行唤醒处理器，流氓唤醒也就无从发生。

打个比方：墓碑机制和 cgroups 冻结，都像图书馆闭馆时给每位读者的书桌拍照存档后请人离场。书本摆放不动，灯却可以全部关掉；读者回来时，桌面恢复原样，继续阅读。

当然，音乐播放、导航、下载等确需后台运行的任务，系统会通过专门的权限和服务通道放行，而不是一刀切。

6.1.4 小结：省电是一门“算账”的学问

把两条线合起来看，移动操作系统的能耗管理可以概括为：对前台任务精打细算，对后台应用严格管束。EAS 依靠能量模型，在每一次任务分配时计算全局能耗的最优解；墓碑机制与 cgroups 冻结，则让不在你视线里的应用真正安静下来。这正是那部手机能在你手中流畅运行、又能在桌上安静度过一夜的软件根源。

不过，算账再精明，也挡不住重负载下热量的持续积累。当芯片温度逼近极限时，系统还要动用另一套更强硬的自保手段，这就是下一节要讨论的温度墙与热节流。

6.2 温度墙与热节流（Thermal Throttling）：密闭空间的自保艺术

夏天在阳光下打开导航，同时插着充电线，再开一局大型游戏，过不了多久，你会注意到一连串变化：充电速度明显变慢，屏幕自己暗了下来，画面不再像刚开始那样顺滑，严重时甚至弹出“手机温度过高”的提示。这些变化并不是故障，是手机在按预先写好的规则保护自己。工程上把这套规则称为热节流（Thermal Throttling），触发它的温度门槛叫作“温度墙”。

6.2.1 两条红线：芯片能扛多热，手能握多热

理解温控，先要分清两个温度。

第一个是芯片结温，也就是芯片内部晶体管所在区域的温度。硅芯片的耐热能力比人们想象的强，内部结温可以耐受到 105℃ 左右。仅从芯片本身看，它还有不少余量。

第二个是人体触感温度，也就是机身外壳贴着手掌、脸颊时的温度。智能手机要长时间握在手里、贴在耳边，皮肤长时间接触过热的表面会造成低温烫伤。所以安全标准对可触摸表面的温度有限制，限值按材料和接触时间分档；厂商通常把长时间手持的表面温度控制在 40 多摄氏度。

两条红线中间隔着将近 60℃。真正卡住手机性能的，往往不是芯片的承受极限，而是人手的承受极限。可以打个比方：汽车发动机内部能承受很高的温度，但驾驶舱必须让乘客舒适。手机没有风扇，也没有进风口，它是一个密闭的玻璃金属盒子，热量只能靠导热材料和外壳慢慢散出去。芯片一旦持续满负荷，外壳温度迟早会逼近人体红线，系统只能主动减少发热。

6.2.2 遍布主板的“温度哨兵”

要控制温度，先得知道温度。手机主板上分布着一组 NTC 热敏电阻。NTC 是 Negative Temperature Coefficient 的缩写，意为“负温度系数”：温度越高，它的电阻值越低。电路测出它的电阻，就能换算出所在位置的温度。

这些热敏电阻不会只放一个，而是组成阵列，分别靠近 SoC、电池、充电芯片、摄像头模组等主要热源。系统每隔几十毫秒读取一次各点温度，相当于在机身里布了一圈哨兵，随时上报哪里在升温、升得多快。

负责汇总这些数据并做决策的，是操作系统中的温控守护进程。“守护进程”指在后台持续运行、不直接和用户交互的系统程序。它不处理照片，也不加载游戏，只盯着温度表，按规则下达降温指令。

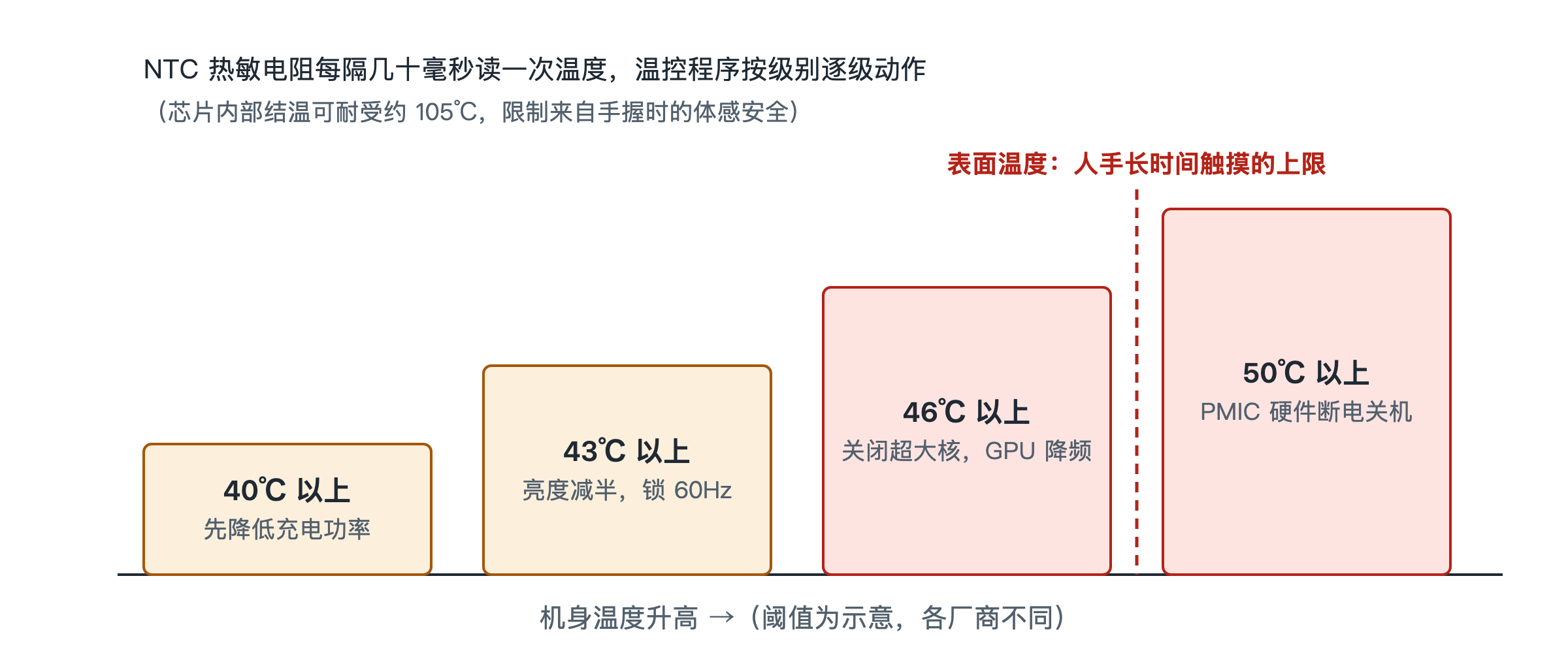

6.2.3 四级阶梯：先砍最不影响体验的

温控守护进程不会一发现升温就全面降速，而是按一套固定的级联梯级逐级执行，越往上越严厉：

这个顺序体现了一种取舍：先牺牲用户最不容易察觉的，再牺牲用户感受最明显的。

**第一级，砍充电。**充电时，电池内部的化学反应和充电芯片的能量转换都会发热，快充时更明显。降低充电功率，只是让充满时间变长，不会打断你正在做的事，代价最小。而且电池本身怕热，高温下大电流充电会加速老化，这一步同时保护了电池。

**第二级，压屏幕。**屏幕是手机里面积最大、持续耗电的部件之一，高亮度和高刷新率都意味着更多功耗。把亮度减半、刷新率锁到 60Hz，你会觉得屏幕暗了、没那么丝滑，但内容仍然能看、操作仍然能用。

**第三级，动算力。**到 46℃，前两步已经压不住，系统开始直接限制计算核心：关闭发热最大的超大核，让 GPU（图形处理器）降低频率。这一步对游戏玩家最明显，画面帧率下降，出现卡顿。上一节讲到的 EAS 调度会配合这一步，把任务转移到更省电的核心上。

**第四级，断电。**若温度仍然冲过 50℃，说明软件手段已经失效，可能是环境极端或存在异常。这时由 PMIC（Power Management IC，电源管理芯片）在硬件层面直接切断供电，强制关机。这一步不依赖操作系统，即使软件卡死，硬件保护也能动作，是最后一道保险。

6.2.4 为什么要“分级”而不是“一刀切”

如果设计者偷懒，只设一个阈值，超过就全面降速，用户会经历“满血”和“残血”之间的突然切换，体验很差。分级阶梯的好处在于：

• 渐进：温度小幅上升时只做轻微调整，多数时候用户察觉不到；
• 对症：先处理充电、屏幕这类可以让步的负载，尽量保住核心任务；
• 兜底：软件层层退让之后，还有硬件断电作为最终保护。

这也解释了一个常见现象：同一款手机，新机评测时跑分很高，长时间游戏后帧率却下滑。发布会上的峰值性能，是温度墙之下的短时表现；能持续多久，取决于散热设计和温控策略。看懂这一点，就能更理性地理解“满帧”“持续性能”这类宣传。

6.2.5 小结

热节流不是性能缺陷，而是手机在没有风扇的密闭空间里做出的工程选择：芯片能耐受 105℃，但必须服从人手能长时间触摸的温度上限。NTC 热敏电阻负责感知，温控守护进程负责决策，（以示意的）40℃、43℃、46℃、50℃ 四级阶梯从充电、屏幕、算力一路退到硬件断电。下次手机变暗、变慢时，你可以判断它正处在哪一级。温度只是手机感知的物理量之一，下一节将看到，系统如何把加速度、角速度、磁场等多路传感器信号融合在一起，得到可靠的结果。

6.3 传感器融合（Sensor Fusion）：微弱物理信号的数字校准

拿起手机，打开地图导航，屏幕上那个代表你的小箭头会随着你转身而同步转动；把手机横过来，视频画面自动铺满屏幕；玩一款体感赛车游戏，轻轻倾斜机身，赛车就会拐弯。这些动作看起来稀松平常，背后却有一个不太容易察觉的难题：手机里负责感知姿态的几颗传感器，单独看都不可靠。手机必须把几份各有缺陷的测量结果合在一起，才能算出“机身此刻朝向哪里”。这项工作叫作传感器融合（Sensor Fusion）。

6.3.1 两位各有短板的“证人”

先认识两位主角。它们都属于微机电系统（MEMS，Micro-Electro-Mechanical Systems），是在硅片上加工出微米级机械结构的微型器件，通常只有米粒大小，焊在主板上并不起眼。

陀螺仪（Gyroscope）测量的是旋转速度，也就是机身每秒转过多少角度。它的内部有一个持续振动的微小质量块，机身一旋转，质量块受到科里奥利力的作用发生偏移，电路把这个微弱的偏移转换成电信号。陀螺仪的优点是灵敏、反应快，手腕稍微一抖它就能察觉。

问题在于，陀螺仪给出的只是“转得多快”，要知道“转到了哪里”，就得把每一刻的转速累加起来，数学上叫积分。每次测量都带有一点点误差，这些误差会在累加中不断叠加。好比蒙着眼睛数步子走路，每一步都差一点点，走上几百步，偏差就大到无法忽视。这种现象叫作积分漂移。如果只靠陀螺仪，手机静止放在桌上几分钟，算出的姿态也可能慢慢“自己转起来”。

**加速度计（Accelerometer）**测量的是加速度。地球重力始终竖直向下，所以手机静止时，加速度计测到的就是重力方向，由此能判断机身哪一侧朝下。这个参照来自地球本身，长期稳定，不会漂移，这是它的长处。

它的短板同样明显。人走路、跑步、坐车时，机身会不断晃动，这些机械振动产生的加速度和重力混在一起，加速度计分辨不出哪部分是重力、哪部分是晃动。在一辆颠簸的公交车上，它给出的“向下”方向会跳来跳去。另外，单靠重力只能判断俯仰和横滚，无法知道手机绕竖直轴朝向东还是朝向西。

补上这一块的是第三位成员地磁传感器（Magnetometer），它感知地球磁场，相当于一枚电子指南针，能提供水平方向的长期参照。但它也容易受到周围金属、扬声器磁体和电流的干扰。

6.3.2 让证人互相“对口供”：扩展卡尔曼滤波

三位证人的特点刚好互补：陀螺仪短时间内很准，时间一长就跑偏；加速度计和地磁传感器每一瞬间都有噪声，长期平均下来却很稳。融合的思路就是短期信陀螺仪，长期由加速度计和地磁传感器纠偏。

具体执行这套思路的常用算法是扩展卡尔曼滤波（EKF，Extended Kalman Filter）。可以把它想象成一位经验丰富的船长在海上定位：他先根据航速和航向推算船现在大概在哪里（对应陀螺仪的积分预测），再拿六分仪观测星星得到一个位置（对应加速度计和地磁的测量）。两个结果不一致时，船长不会简单地取平均，而是看谁更可信：风浪大、星星看不清，就多相信推算；推算已经跑了很久、误差积累多了，就多相信观测。

卡尔曼滤波做的正是这种概率加权。它为每个估计值都维护一个“不确定程度”，每接收一批新数据，就按照各方的可信度分配权重，算出一个综合结果，同时更新自身的不确定程度。手机剧烈晃动时，加速度计的权重自动降低；静止时，它又能把陀螺仪悄悄积累的漂移拉回来。“扩展”二字是因为姿态旋转涉及非线性的数学关系，需要在每一步做局部线性近似，才能套用卡尔曼滤波的框架。

融合的输出通常是一组四元数（Quaternion），即用四个数描述三维空间中的任意旋转。相比常见的“俯仰、横滚、偏航”三个角度，四元数在机身接近竖直等特殊姿态时不会出现计算卡死的问题，也便于连续插值，因此被游戏引擎、导航软件和增强现实应用广泛采用。

6.3.3 谁来做这份苦差事：Sensor Hub

融合计算要不停地运行，每秒执行 100 到 200 次（即 100Hz～200Hz）。如果交给主处理器的大核来做，几乎等于不让它休眠，电量会被迅速消耗。

因此手机设置了一个专门的传感器中枢（Sensor Hub）。它是一颗独立的低功耗微控制器，或集成在 SoC 内部的常开小核心，专门负责采集各路传感器数据并运行 EKF。它只在微安级的电流下工作，功耗远低于主处理器的大核。主处理器可以安心休眠，只有在需要时才向 Sensor Hub 读取已经算好的四元数。这种分工延续了第三章所说的“专芯专用”原则，也和第五章熄屏时的休眠机制相衔接：计步、抬手亮屏这类功能在熄屏状态下仍能工作，靠的正是这颗小芯片。

6.3.4 小结

传感器融合说明了一个系统设计中的常见做法：没有哪一个元件是完美的，工程师把各自的缺陷摆出来，让它们互相校正，最终得到比任何单一元件都可靠的结果。从硅片上振动的微小质量块，到 Sensor Hub 里每秒上百次的概率运算，手机把这些微弱的物理信号整理成了可信的空间姿态。姿态数据关系到使用体验，而支付密码、指纹这类信息关系到用户的财产和隐私，它们需要更严格的保护，这就是下一节要讨论的硬件安全隔离区。

6.4 硬件安全隔离区（TEE / Secure Enclave）：数字社会的金库守卫

你把手指按在屏幕上，或者抬起手机看一眼，锁屏就解开了；在超市收银台前，再看一眼，付款完成。整个过程不到一秒。

但仔细想想，这件事有一点危险。你的指纹和面容特征不能像密码那样修改，一旦泄露就无法补救。而同一部手机里，同时运行着几十个来路各异的应用，其中难免有设计粗糙甚至心怀不轨的程序。手机怎样保证这些最敏感的数据“放得进去，偷不出来”？

答案是在芯片内部划出一块与外界物理隔离的区域，相当于在一座繁忙的城市里建一座金库。本节就来看这座金库的三道防线。

6.4.1 为什么软件防护不够

前几节讨论的调度、温控和传感器融合，主要由操作系统（OS）负责。按常理，安全似乎也可以交给操作系统：给敏感数据设权限，不让普通应用访问。

问题在于，操作系统本身也是软件。它有数千万行代码，难免存在漏洞。攻击者一旦利用漏洞取得系统最高权限，也就是常说的“提权”或“越狱”，所有软件层面的权限检查都可能失效。这就像银行把金库钥匙交给大堂经理保管，经理一旦被收买，金库就等于没有门。

所以工程师的思路是：**最关键的保护不能依赖操作系统，而要写进硬件。**即使操作系统被完全攻破，攻击者也拿不到金库里的东西。这类机制统称为可信执行环境（Trusted Execution Environment，TEE）。

6.4.2 第一道防线：一根硬件信号线划出“两个世界”

在主流移动处理器上，最常见的 TEE 方案是 ARM 公司的 TrustZone 技术。它的核心做法很直接：在处理器总线上增加一根硬件信号线，称为 NS（Non-Secure，非安全）信号。

总线可以理解为芯片内部连接处理器、内存和外设的公共道路。CPU 每次访问内存，都会在这条道路上发出一次请求。TrustZone 给每次请求附上 NS 信号，相当于给每辆车挂上牌照：

• 当 CPU 执行普通应用代码，或者执行普通操作系统代码时，请求带着“非安全”标记，处在普通世界（Normal World）；
• 只有切换进入受保护模式后，请求才带着“安全”标记，处在安全世界（Secure World）。

内存和外设控制器在硬件层面检查这个标记。一旦发现带“非安全”标记的请求想读取安全内存，硬件总线会直接切断这条读取通道。这不是软件层面“拒绝回答”，而是物理通路被断开，请求根本到达不了目标。

打个比方：普通世界和安全世界就像同一栋大楼里的两层，楼梯口装着自动闸门。闸门不认人、不听解释，只看你胸前挂的是哪种颜色的工牌。操作系统即使被攻破，它的工牌颜色也不会变，仍然进不去楼上。

6.4.3 第二道防线：独立的安全芯片

TrustZone 的特点是同一组 CPU 核心在两个世界之间来回切换，安全世界和普通世界仍然共用一部分硬件资源。为了进一步隔离，一些厂商走得更远，在芯片中放入一个完全独立的安全子系统，例如苹果的 Secure Enclave（安全隔区）和 Google 的 Titan 安全芯片。

这类方案通常包括三个关键部件：

其中真随机数发生器值得多说一句。普通软件生成的“随机数”往往是按算法推算出来的伪随机数，只要知道初始条件，理论上可以复现。而密钥的安全性取决于它不可预测，所以安全芯片要从电路的物理噪声中取随机性，让攻击者无从推算。

两种路线可以这样对照：

6.4.4 第三道防线：只回答“是”或“不是”

有了金库，还要规定金库里的东西怎么用。以指纹和面容识别为例，整个流程体现了一条重要原则：数据不出库，只输出结论。

1. 特征提炼：传感器采集到指纹或面部信息后，安全区不保存原始图像，而是从中提取特征，再转换为单向不可逆的哈希模板。所谓“单向不可逆”，就像把一块肉做成肉馅，可以用来比对味道，却无法还原出原来那块肉。
2. 加密保存：模板加密后保存，加密所依赖的根基固化在物理熔丝（eFuse）中。熔丝是芯片制造时可以一次性烧断的微小电路，写入后无法更改，相当于把钥匙浇铸在金库的墙里。
3. 只许比对：之后无论是解锁、支付还是登录，任何应用，包括操作系统本身，都不能读取模板，只能向安全区发出请求：“请比对一下现在这个手指。”
4. 布尔输出：安全区完成比对后，对外只输出 True 或 False，也就是“匹配”或“不匹配”这样的布尔结果。

回到超市付款的场景：支付应用从头到尾没有接触过你的指纹，它得到的只是安全区给出的一个“是”。就算这个应用被恶意篡改，它能偷走的也只有这个“是”，而这个结果对攻击者几乎没有价值。

6.4.5 小结：信任从硅片底层长出来

把三道防线连起来看，手机的安全设计是一条自下而上的信任链：

• 物理层：熔丝固化根密钥，真随机数保证密钥不可预测；
• 电路层：NS 信号线或独立处理器把敏感区域与普通世界隔开；
• 接口层：只开放“比对”请求，只输出布尔结果。

这样，即使上层软件全部失守，最底层的秘密仍然安全。这也说明，一部手机的可靠性不只取决于软件写得多好，也取决于芯片在设计之初就把“谁能访问什么”写进了硬件。

到这里，我们已经看过调度、温控、传感器融合和安全隔离四种运转机制。下一节将把它们放进同一张表中对照，看清手机如何在功耗、温度、精度与安全之间维持平衡。

6.5 移动运转机制全景对照

6.5.1 四套机制同时运转

设想一个普通的下午：你把手机揣进口袋走路，导航在后台持续定位，消息不时推送进来，结账时你拿出手机刷了一下指纹。这短短几十分钟里，第六章讲到的四套机制一直在同时工作：

• 调度器决定哪颗核心醒来、哪个后台进程被冻结；
• 温控守护进程盯着机身各处的温度读数，随时准备降低频率；
• 传感器融合引擎用微弱的电流持续计算你的步伐和朝向；
• 安全隔离区在你按下指纹的一瞬间，与主系统隔开，独自完成比对。

单独看，它们分属能耗、温度、感知和安全四个领域。合起来看，它们解决的是同一个问题：在一块巴掌大、没有风扇、电池容量有限的密闭机身里，让一台通用计算机长期稳定、安全地运行。本节把这四套机制放进一张表里对照，再用一个常见故障，演示怎样把它们当作一个整体来分析。

6.5.2 全景对照表

6.5.3 横向读表：三条共同规律

把四行放在一起看，可以看出三个共同点。

第一，硬件负责感知和执行，软件负责判断。 每一行都是"硬件 + 控制层"的组合。NTC 只负责报告温度，降不降频由守护进程决定；大中小核只提供不同档位的算力，任务放到哪颗核上由 EAS 决定。这和汽车有点像：发动机和刹车是硬件，司机根据路况决定踩哪个踏板。

第二，都在做取舍，没有哪个指标被推到极限。 调度器在性能和电量之间取舍，温控在流畅度和手感温度之间取舍，传感器融合在精度和功耗之间取舍，安全隔离区为了安全接受一部分通信效率的损失。手机的"好用"，往往是这些取舍都处理得比较合理，而不是某一项参数特别高。

第三，四套机制会互相影响。 后台进程失控会造成持续耗电，耗电带来发热，发热触发降频，降频又让前台应用卡顿。导航时 GPS 和传感器高频采样，同样会提高能耗和温度。所以，一个现象背后通常牵连着好几行表格。

6.5.4 实战复盘：用 AI 拆解一次发热与续航异常

理解了这种相互关联，就可以借助 AI 来分析自己遇到的问题。下面这段提示词可以直接复制使用，方括号里换成你的实际情况：

我正在阅读《AI时代系统知识基础读物：智能手机》第六章关于运转机制的内容。 我的手机最近出现了以下异常发热与功耗故障： [输入你的异常现象，例如：手机锁屏放入口袋，半小时后拿出来非常烫，电量掉了 20% / 开启导航软件 10 分钟后，手机提示"温度过高，已禁用闪光灯和快充"，并且变得很卡]。 请基于本章的机制分析框架，帮我复盘其中的软硬件博弈：

1. 【调度失控排查】：是否有异常进程破坏了 EAS 调度规则，长期持有唤醒锁（Wakelock），使 CPU 无法进入深度休眠？
2. 【热节流保护复盘】：系统在这一过程中触发了哪几级温控动作？
3. 【传感器与硬件状态】：GPS 高频采样、射频功放（PA）在弱信号下反复重发、屏幕驱动，哪一个是导致故障的主要原因？
4. 【排查建议】：基于移动操作系统的底层运行机制，我应该按什么步骤定位并解决这一能耗异常？

这四个问题分别对应表格的不同行：第 1 问查调度层，第 2 问查温控层，第 3 问把感知硬件和第五章讲过的射频功放联系起来，第 4 问要求把前面的分析整理成可以执行的排查步骤。拿到 AI 的回答后，可以再去系统设置的"电池用量"页面，核对它推测的耗电应用和你看到的数据是否一致。AI 给出的是推理思路，最终结论要靠手机里的实际数据来验证。

6.5.5 本章小结

第六章讨论的是硬件能力在软件层面如何被管理：EAS 调度和进程冻结控制能耗，热节流防止机身过热，传感器融合把不稳定的物理信号整理成可用的姿态数据，TEE 和安全芯片在同一颗 SoC 里隔出一块独立的安全区域。它们共同说明了一点：手机的体验不只取决于芯片参数，也取决于这些机制之间的配合。

6.5.6 实物探索任务

1. 观察调度：打开开发者选项中的"显示 CPU 使用情况"或类似功能（不同系统名称可能不同），对比滑动桌面和观看视频时的变化，体会负载在不同核心之间切换。
2. 记录温控：连续玩一局大型游戏，同时留意机身温度、屏幕亮度和帧率的变化，记下系统开始自动调暗屏幕的时间点。
3. 感受传感器融合：打开指南针应用，靠近金属物体再移开，观察读数如何偏移，又如何被重新校准。
4. 认识安全隔离：查看手机的生物识别设置说明，找出厂商如何描述"指纹数据仅存储在本机安全区域"。

下一章，我们将把手机实际拆开，认识主板上那些承担上述工作的具体芯片和元器件。

第七章 关键技术与元器件识别

• 7.1 手机主板核心芯片实物图解与丝印破译
• 7.2 摄像头模组实物解剖与产业图谱
• 7.3 柔性屏幕与盖板玻璃标准
• 7.4 手机规格书（Datasheet）导读：以电量计与电荷泵芯片为例
• 7.5 智能手机顶级元器件与工业标准总览

7.1 手机主板核心芯片实物图解与丝印破译

拆开一部手机，掀开屏蔽罩，映入眼帘的是一块密密麻麻的绿色或黑色电路板。上面趴着几十颗大大小小的黑色方块，表面印着一串串看似毫无规律的字母和数字。很多人看到这里就止步了：芯片都长得差不多，怎么知道谁是谁？

其实，这些字符并不是装饰。它们叫作丝印（Marking），是芯片厂商用激光或油墨刻在封装表面的“身份证”。读懂丝印，就像学会看门牌号，主板这座“芯片城市”的街区布局就清楚了。本节以三大移动芯片阵营和射频前端厂商为例，带你学会在实物上辨认核心芯片。

7.1.1 先找“市中心”：SoC 的位置特征

无论哪个品牌的手机，主板上最重要的那颗芯片通常坐落在中央附近。它就是系统级芯片（System on Chip，SoC），集成了 CPU、GPU、NPU、基带等核心单元。

不过，你在实物上看到的那块最显眼的方形封装，表面印着的往往不是 SoC 自己的丝印。回忆第二章讲过的 PoP（Package-on-Package，叠层封装）：为了节省面积、缩短走线，LPDDR 内存颗粒（低功耗双倍数据速率内存）被直接叠放在 SoC 上方。于是从正上方看，你首先读到的常常是内存厂商的标记，SoC 被“压”在下面。

这就像一栋两层小楼，门牌挂在二楼阳台上，真正的主人住在一楼。要确认 SoC 的身份，往往需要借助侧面观察、拆机资料，或在维修场景中把内存层分离后才能看到其本体丝印。

7.1.2 三大阵营的丝印“方言”

不同厂商有各自的命名习惯，掌握规律后，一眼就能分辨阵营。

7.1.2.1 高通（Qualcomm）：以“SM”开头

高通移动平台的芯片编号常以 SM 开头，后接四位数字。例如：

• SM8650：对应骁龙 8 Gen 3；
• SM8550：对应骁龙 8 Gen 2。

规律很直观：数字越大，通常代表越新的一代旗舰。在 SoC 周围，你还会看到一圈“随从”——编号以 PM 开头的电源管理芯片（Power Management IC，PMIC），如 PM8550 系列。它们是为 SoC 专门配套的供电芯片，负责把电池电压拆分成多路精确的低电压，分别喂给 CPU 大核、小核、GPU 等不同单元。SoC 与 PMIC 的型号数字往往彼此呼应，看到 PM8550，基本就能推测它服务的是同代平台。

7.1.2.2 联发科（MediaTek）：以“MT”开头，带有标志图形

联发科芯片表面常带有其品牌的双菱形或字母图标，编号以 MT 开头。例如：

• MT6989：对应天玑 9300。

它同样有一套配套家族：

• MT63xx 系列：电源管理芯片；
• MT66xx 系列：Wi-Fi 等无线连接芯片。

这里的“xx”表示同一系列中的不同型号。前两位数字像“部门代号”，63 管供电，66 管连接，记住这一点，在主板上就能快速把联发科的“家族成员”归类。

7.1.2.3 苹果（Apple）：苹果 Logo 加“APL”编号

苹果自研芯片最容易辨认——表面印有标志性的苹果 Logo，编号以 APL 开头。例如：

• APL1V02：对应 A17 Pro。

与前两家不同，苹果的编号与产品名之间没有明显的数字规律，更像内部工程代号，需要借助公开的拆解资料对照识别。

7.1.3 射频前端：小而密的“边防哨所”

离开市中心，沿主板边缘或靠近天线馈点的位置，你会发现另一类芯片群——射频前端（Radio Frequency Front End，RFFE）。这里的核心角色是功率放大器（Power Amplifier，PA），负责把微弱的发射信号放大到足以飞向基站的强度。

在这个领域，有几家厂商占据主导：

• Skyworks（思佳讯）：丝印常以 SKY 开头，如 SKY58255。这是一颗 PAMiD 模组（集成双工器的功率放大器模组，PA Module with integrated Duplexer），把功放、开关、滤波等功能打包在一个封装里，以节省空间；
• Qorvo：丝印如 QM77048，同样是射频前端模组的常见身份。

这两家在主要 PA 市场上长期处于主导地位。

此外，你还会在射频区域看到许多极小的元件，表面没有清晰文字，而是一片细密的激光点阵代码。它们大多出自日本村田制作所（Murata）之手，是微型微波陶瓷滤波器和双工器。滤波器像“筛子”，只放行指定频段的信号；双工器则让同一根天线可以同时收发而互不干扰。由于体积太小，写不下完整字符，厂商便用点阵编码来标识，普通读者很难直接解读，但看到这种外观，基本就可以判断“这是射频滤波类元件”。

7.1.4 主板丝印速查表

7.1.5 读丝印的三条实用心法

1. 先定位，再读字：中央大方块看 SoC，边缘靠天线处看射频，紧贴 SoC 的成群小芯片多为供电。位置本身就是线索。
2. 记前缀，不背全称：SM、PM、MT、APL、SKY、QM，几个前缀就能覆盖大半核心芯片的阵营归属。
3. 留意叠层：最显眼的那行字不一定属于你想找的芯片，PoP 结构会让内存“抢镜”。

丝印破译的意义，不只在于认出几个型号，而在于把第二、三章讲过的抽象模块，落实到你可以用放大镜看到的具体实物上。主板从此不再是一片沉默的黑色方块，而是一张可以阅读的地图。接下来，我们把目光移向主板之外最占空间的部件——摄像头模组，看看它的内部构造与产业版图。

7.2 摄像头模组实物解剖与产业图谱

翻过手机，背面那块凸起的摄像头区域，往往是整部机器上最显眼的部位。几颗圆形镜头排在一起，有的旁边还有一个方形的“窗口”。它们看起来只是几块玻璃，拆开后却各自连着一整条精密的光学与半导体链条。本节先按光线走过的路线拆开一个潜望长焦模组，再看感光芯片和镜头背后由哪些企业撑起。

7.2.1 方形窗口里的秘密：潜望长焦模组的四段光路

长焦镜头要把远处的景物“拉近”，需要较长的焦距。焦距可以粗略理解为镜片到感光面之间需要的光学距离。手机机身厚度不足一厘米，镜头如果直直地朝里排，根本放不下。工程师的办法是让光线拐弯，这就是潜望式（Periscope）结构的由来。它和潜水艇的潜望镜道理相同，都是用一块反射元件把光路转个方向。

一束光从进入方形窗口到变成电信号，要依次经过四个部件：

1. 45° 转向三棱镜：光线从机身背面垂直射入，碰到斜放 45° 的棱镜后被折转 90°，改为沿机身长边方向横着走。原本需要“竖着”占用的长度，就这样被放平到机身内部更宽裕的方向上。
2. 悬浮镜片组：横向传播的光穿过一组镜片完成对焦。这组镜片并不固定，而是安装在微型滑轨上，由马达推动前后移动。常见的驱动方式有两种：一种是音圈马达（Voice Coil Motor，VCM），利用线圈通电后在磁场中受力的原理推动镜片，和扬声器振膜的发声原理相近；另一种是形状记忆合金（Shape Memory Alloy，SMA），这种金属丝受热后会收缩回预设长度，通过控制电流加热，就能精确地拉动镜片。
3. 红外截止滤光片（IR-cut Filter）：感光芯片对人眼看不见的红外光也会产生反应。如果不过滤，照片会偏色、发灰。这片薄玻璃的作用是只让可见光通过。
4. CMOS 图像传感器（CMOS Image Sensor，CIS）：光路的终点。这块芯片表面排布着数以千万计的像素，负责把光子转换成电荷，再变成数字信号，交给后面的图像信号处理器。

这四段部件的配合可以用“取景—转向—聚焦—过滤—记录”来概括：

7.2.2 感光芯片三巨头：各自押注的技术路线

决定画质上限的核心是 CIS。目前这个领域有三家代表性厂商，它们选择了不同的技术方向。

索尼半导体（LYTIA 品牌）的代表作是 1 英寸的 LYT-900。它是堆栈式传感器，大尺寸感光面积带来更多进光量。索尼在堆栈式传感器上的一项代表性技术是 2021 年发布的双层晶体管像素。传统传感器里，负责收光的光电二极管和负责读出信号的晶体管挤在同一层硅片上，相互争夺面积。索尼把两者分别制作在两片晶圆上，再上下垂直键合在一起。可以把它想成一栋楼：原来商铺和仓库挤在同一层，现在仓库搬到楼下，楼上整层都用来“接光”。光电二极管有了更大的空间，能容纳的电荷更多，按索尼的说法饱和信号量约提高一倍，动态范围随之扩大。动态范围指的是同一画面中同时记录亮部和暗部细节的能力，逆光拍人时脸不发黑、天空不过曝，靠的就是它。

三星半导体（ISOCELL 品牌）走的是超高像素路线，代表产品是 2 亿像素的 HP2。像素数量多，单个像素就必然很小，暗光下每个像素收到的光很少。三星的对策是十六合一像素重排：光线不足时，把相邻 16 个小像素合并当作一个大像素使用，以牺牲分辨率换取进光量；光线充足时，再拆开输出全像素的高清细节。这套方法类似一支球队，平时 16 个人各守一块位置，遇到强敌时抱成一团集中防守。

**豪威科技（OmniVision）**的代表产品是 OV50H 和 OV50K，首创了 LOFIC 超高动态技术。LOFIC 的全称是 Lateral Overflow Integration Capacitor，意为横向溢出积分电容。强光下，光电二极管很快就会被电荷“灌满”，多出来的电荷会丢失，画面亮部变成一片死白。LOFIC 在像素旁边加了一个电容，专门接住溢出的电荷，就像在水杯旁边加了一个溢水盆，满出来的水不会白白流走。这样，亮部细节也能被保留下来。

读发布会参数时，“1 英寸大底”“2 亿像素”“超高动态”这三类说法，往往分别对应上述三条路线。它们之间没有简单的优劣，各自在面积、像素数量和电荷容量上做了不同的取舍。

7.2.3 镜头里的“玻璃+塑料”：1G+6P 玻塑混合

传感器前方的镜头由多片微型镜片叠成。手机镜片多数是精密注塑成型的塑料（Plastic，简写 P），轻巧，成本低，可以做成复杂的非球面形状；玻璃（Glass，简写 G）透光性好，受温度影响小，但加工难度大。1G+6P 的意思是用 1 片玻璃镜片加 6 片塑料镜片组合成一个镜头，用一片玻璃补足塑料在色散和稳定性上的短板，同时保留塑料轻薄的优势。

这种直径只有几毫米、要求极高精度的玻塑混合镜头，制造被大立光与舜宇光学牢牢掌握。镜片的面形误差和多片之间的对位精度，直接决定照片是否锐利，这正是少数厂商能长期占据这一环节的原因。

7.2.4 小结

一个摄像头模组，从外到内串起了光学设计、精密机械、材料科学和半导体工艺：棱镜解决空间问题，马达解决对焦问题，滤光片解决色彩问题，CIS 解决光电转换问题，玻塑镜头解决成像锐度问题。每一环背后都有专门的厂商。下一节将转向手机正面那块面积最大的部件，看看柔性屏幕与盖板玻璃遵循着怎样的标准。

7.3 柔性屏幕与盖板玻璃标准

用指甲轻敲手机屏幕，你听到的是玻璃的声音；把手机侧过来看，整块屏幕的边缘薄得几乎看不出分层。可是在这不足 1 毫米的厚度里，叠放着六七种功能不同的材料：最上面负责抗摔耐刮，中间负责感知手指、过滤反光，底部负责发光和控制每个像素的明暗。本节从上往下逐层拆开这块"发光玻璃"，再看是哪些厂商在制造它。

7.3.1 从上到下：一块屏幕的"千层饼"

可以把手机屏幕想成一块千层饼，每层薄得几乎没有厚度，又各有分工。按从外到内的顺序：

这些层面积相同、上下对齐，任何一层出现气泡、杂质或错位，都会在亮屏时变成肉眼可见的瑕疵。下面挑最关键的几层展开讲。

7.3.2 盖板玻璃：让裂纹"走不动"

普通窗户玻璃一摔就碎，原因在于玻璃内部一旦出现微小裂纹，裂纹尖端会集中应力，一路扩展，最后贯穿整块玻璃。手机盖板玻璃要解决的正是这个问题。

目前高端手机常见的盖板材料有康宁公司的大猩猩玻璃 Victus 2，以及华为使用的昆仑玻璃。后者属于纳米微晶玻璃：在玻璃基体中，通过热处理让大量纳米尺度的晶体"生长"出来。这些微小晶粒分布在玻璃内部，裂纹扩展时会被它们挡住、偏转或分散，难以长驱直入。

打个比方：普通玻璃像一片平整的冰面，一道裂缝能直接划过去；纳米微晶玻璃像冰面里嵌满了小石子，裂缝每走一段就撞上一颗，能量被一点点消耗掉。这就是"阻断裂纹扩散"的直观含义。

需要说明的是，抗摔与抗刮往往难以兼顾，越硬的材料可能越脆。盖板玻璃的配方和工艺，本质上是在硬度、韧性、透光率和成本之间寻找平衡点。发布会上的"抗摔提升"类说法，读者可以理解为厂商在这组折中里换了一个更偏向抗摔的位置，而不是彻底不会碎。

7.3.3 中间层：胶水、偏光与触控

光学胶，英文 Optically Clear Adhesive，缩写 OCA，是一种高度透明的双面胶膜。它既要牢牢粘住上下两层，又不能让光线发生明显折射或发黄。屏幕"贴合"质量好不好，很大程度取决于这层胶。

圆偏振片的作用常被忽略。OLED 发光层下方有金属电极，阳光照进来会被它像镜子一样反射回去，屏幕就会发白、看不清。圆偏振片能让外部射入的光在反射后被"拦截"在里面，而屏幕自己发出的光可以穿过。代价是它也会吸收一部分自发光，所以屏幕亮度和功耗都要为它让路。

触控电极层由极细的透明或金属网格导线构成。手指靠近时，会改变电极之间的电容，触控芯片据此算出触点位置。如今不少屏幕把触控电极直接做在封装层上方，省去一层独立的触控膜，让整体更薄。

7.3.4 发光层与封装：怕水怕氧的"娇贵心脏"

OLED 即有机发光二极管（Organic Light-Emitting Diode）。和需要背光灯的液晶屏不同，OLED 的每个像素自己发光，黑色区域直接关闭像素，因此对比度高、可以做得很薄，也才可能弯曲、折叠。

这些有机发光材料是通过真空蒸镀沉积上去的：在真空腔体里把材料加热成气态，透过布满细孔的金属掩膜，让它凝结在基板指定位置，形成红、绿、蓝子像素。这个过程对精度和洁净度要求极高。

有机材料的弱点是怕水汽和氧气，一旦接触就会逐渐失效，出现黑斑。传统做法是盖一块玻璃密封，但玻璃不能弯。柔性屏改用薄膜封装（Thin-Film Encapsulation，TFE）：用无机层和有机层交替叠加。无机层致密，负责挡住水氧；有机层柔软，负责填平缺陷、缓冲弯折应力。两者交替，好比在墙上一层砖一层灰浆，任何一层的小孔都被下一层错开堵住。

7.3.5 LTPO 背板：会"偷懒"的刷新率

屏幕最底部的背板，是一张布满微型薄膜晶体管的电路，每个晶体管控制一个像素。高端屏幕采用低温多晶氧化物（Low-Temperature Polycrystalline Oxide，LTPO）背板，它把两类晶体管材料结合起来：一类开关速度快，适合高刷新；另一类漏电极小，像素状态能长时间"保持住"。

这带来的好处是动态变频：刷新率可在 1Hz 到 120Hz 之间调整。滑动网页时用 120Hz，画面流畅；看静止的照片或息屏显示时间时降到 1Hz，每秒只刷新一次，显著节省电量。这呼应了第六章讨论的能耗博弈——省电不仅靠芯片调度，也靠屏幕本身"该快则快、该慢则慢"。

7.3.6 谁在制造这块屏幕

柔性 OLED 面板的制造需要巨额投资的产线、精密的蒸镀设备和长期积累的良率经验，因此集中在少数厂商手中。目前主导这一领域的包括：

• 韩国：三星显示（Samsung Display，SDC）、LG Display；
• 中国大陆：京东方（BOE）、维信诺、华星光电。

盖板玻璃则有康宁的大猩猩系列，以及国内的昆仑玻璃等方案。一块屏幕往往汇集了多国、多家企业的材料、设备与工艺，正是第二章所说全球分工的缩影。

7.3.7 小结

下次擦拭手机屏幕时，不妨想象一下：指尖之下依次是阻断裂纹的微晶玻璃、透明的胶水、拦截反光的偏振片、感知触摸的电极网、层层交替的防水封装、真空蒸镀的发光分子，以及能在 1Hz 与 120Hz 之间切换的晶体管阵列。屏幕既是我们与手机交互的窗口，也是材料科学与精密制造高度集成的结果。下一节，我们将从实物转向文档，学习如何阅读芯片规格书，看懂那些藏在参数表里的工程信息。

7.4 手机规格书（Datasheet）导读：以电量计与电荷泵芯片为例

拆开手机后盖，在电池保护板或主板一角，常能找到一颗只有米粒大小的芯片。它不负责计算，也不负责发射信号，却决定了你屏幕右上角那个电量数字是否可信。想真正认识这样一颗芯片，最可靠的资料是厂商发布的规格书（Datasheet）。它是一份写给工程师的技术文件，往往有几十页，满是表格、曲线和缩写。本节以德州仪器（TI）的 BQ27Z561 电量计为例，带你读懂规格书的基本结构，再把同样的读法用到电荷泵芯片上。

7.4.1 规格书不是说明书，而是一份“契约”

规格书和产品说明书的区别，可以用租房来打比方。说明书像中介的介绍，讲的是“这套房子有什么好处”；规格书更像正式租赁合同，逐条写明承重上限、电路容量和禁止事项，超出约定范围出了问题，厂商不负责。

所以，工程师读规格书的顺序通常是：

1. 先看极限：什么条件下芯片会损坏；
2. 再看特性：正常工作时能做到多准、多快、多省电；
3. 最后看功能与应用：内部有哪些模块，外围电路怎么搭。

这个顺序体现了一条工程常识：先保证“不坏”，再追求“好用”。

7.4.2 首页的生死红线：绝对最大额定值

BQ27Z561 的规格书在醒目位置标明，其供电引脚能承受的电压范围：从略低于零的负压，到比满电电芯电压高出一截的正压。这一栏叫绝对最大额定值（Absolute Maximum Ratings）。

这两个数字划出的是“生死红线”，而不是“推荐工作范围”。可以把它想成桥梁的限重牌：标着限重若干吨，并不代表每天按这个重量通行也安全，只表示一旦超过，结构可能当场受损。

• 上限：单节锂电池充满时的电压明显低于这个值，看起来留有余量。但手机里存在插拔充电器产生的瞬间电压尖峰、静电冲击等情况，设计者需要用保护器件把这些尖峰挡在红线之外。
• 下限：电压略低于零就算越界。这提醒设计者，电池反接或者地线回流不当，同样可能损坏芯片。

读懂这一行，你就能理解为什么手机主板上布满了小小的保护元件：它们的任务之一，就是守住这些红线。

7.4.3 电气特性：精度藏在小数点后面

翻过极限参数，进入**电气特性（Electrical Characteristics）**表格，这里给出芯片在正常工作时的真实能力。BQ27Z561 的两项关键指标是：

这里需要解释一个术语：库仑计（Coulomb Counter）。库仑是电荷量的单位，库仑计的工作原理类似家里的水表，不断测量流经电池的电流，再对时间累加，就得到“用掉了多少电”。电流测量哪怕只有一点偏差，持续累加几天以后也会积少成多。规格书标明其库仑计的输入失调误差典型值小于 1 微伏，意味着这只“电表”走得足够准。

电压采样之所以要做到微伏级，是因为锂电池在中段电量区间的电压曲线相当平缓，电量变化很大时电压只变化很小。如果电压量不准，就无法从这条平坦的曲线里判断真实电量。

7.4.4 核心算法：为什么旧手机会“20% 突然关机”

很多人遇到过这样的情况：手机用了两三年，屏幕上明明还显示 20% 左右，却突然黑屏关机。问题不在电池“偷电”，而在电量估算方法过于简单。

电池会老化。老化带来两个变化：一是内阻变大，二是化学满充容量（电池实际能存下的最大电量）下降。内阻变大后，手机在打游戏、拍视频等大电流场景下，电池端电压会被明显拉低，可能提前触及系统的关机电压；如果电量计仍然按新电池的参数来估算，显示的百分比就会和实际情况脱节。

TI 的专利算法 Impedance Track（阻抗跟踪） 针对的就是这个问题。它在每一次充放电循环中，动态学习电芯当前的内阻和化学满充容量，相当于电量计每天都给电池“重新体检”，用最新的身体数据推算剩余电量。这样，即使电池老化，显示的电量也能和实际可用电量保持一致，从根本上消除旧电池在 20% 附近突然跳变关机的顽疾。

规格书里这部分通常位于“功能描述（Functional Description）”章节，读它时要抓住一个问题：芯片依靠哪些测量数据，推算出了哪些结果。

7.4.5 硬件加密：电池也要“验明正身”

BQ27Z561 还内置了 SHA-256 硬件加密引擎。SHA-256 是一种被广泛使用的哈希算法，可以把任意数据转换成一串固定长度的“数字指纹”，而且几乎无法反推或伪造。

它在手机里的用法像一场“对暗号”：

1. 开机时，AP 处理器（Application Processor，即手机的主处理器）生成一个随机挑战码，发送给电量计；
2. 电量计用内部保存的密钥和 SHA-256 引擎，对挑战码进行签名运算，再把结果返回；
3. 处理器用同样的规则计算一遍，两者一致，才认定电池为原装。

由于每次的挑战码都是随机的，仿冒者即使录下一次通信过程，也无法拿来重复使用。这就是原装电池防伪认证的基本原理。它不仅关系到品牌利益，也关系到安全：来路不明的电池可能缺少完善的保护电路，存在过热风险。

7.4.6 同样的读法，用在电荷泵芯片上

第五章介绍过，快充中的**电荷泵（Charge Pump）**通过电容切换，把较高的输入电压按比例降下来、同时把电流放大，送入电池。拿到一颗电荷泵芯片的规格书，可以沿用上面的三步法：

电荷泵的规格书中，效率曲线通常最值得细看。效率越高，变成热量浪费掉的能量就越少，这直接关系到快充时手机会不会烫手。读曲线时要注意横轴是负载电流：效率往往不是一个固定值，而是随电流变化的，宣传中的“峰值效率”只是曲线上的最高点。

7.4.7 小结

规格书是芯片的“契约文本”：绝对最大额定值告诉你边界在哪里，电气特性告诉你能力有多强，功能描述告诉你它靠什么方法做到。以 BQ27Z561 为例，从供电引脚的耐压红线，到微伏级的库仑计误差，再到阻抗跟踪算法和 SHA-256 认证，一颗小小的电量计承载了测量、算法和安全三层工程设计。掌握这套读法，再遇到任何陌生芯片，你都能从规格书入手，看清它在整机系统中承担的角色。

7.5 智能手机顶级元器件与工业标准总览

前面四节分别拆开了主板芯片、摄像头模组、屏幕盖板和电源芯片。本节把这些零件放回同一张桌面，用一张总表回答三个问题：每类元器件典型叫什么名字，遵守什么标准，由哪些厂商提供。读者手里的手机看上去出自一个品牌，内部却是许多企业、许多套规范共同完成的作品。

7.5.1 一张表看清八大核心模块

下表列出一部高端智能手机里最关键的八类元器件。表中的型号和参数是近年旗舰机常见的代表，用来说明各类元器件的技术水平，并不代表所有机型都这样配置。

7.5.2 读表的三条线索

线索一：参数背后是什么能力。 表中的数字大多可以换成日常体验来理解。LPDDR5X 的 8533 MT/s 指每秒可完成约 85 亿次数据传输，这关系到切换应用时后台程序能否快速恢复。UFS 4.0 的 4200 MB/s 读速，决定了大型游戏和相册缩略图的加载快慢。电荷泵效率超过 98%，意味着大电流充电时转化为热量的损耗很少，手机在快充时不易发烫。这一点在第五章已经讲过。看到参数时先问它影响哪种体验，再问它代价是什么，就不容易被营销话术牵着走。

线索二：标准是零件之间的通用语言。 每一行都写着一个标准组织或协议名称：

• JEDEC（固态技术协会）规定内存和闪存的电压、时序与接口，三星的内存和美光的内存因此都能接到同一颗 SoC 上；
• MIPI（移动产业处理器接口联盟）制定了摄像头用的 CSI-2 和闪存用的 M-PHY 等高速串行接口，作用相当于手机内部的高速公路交通法规；
• 3GPP（第三代合作伙伴计划）的 5G-NR 规范规定射频信号的频段、功率和调制方式，手机才能与全世界的基站通话；
• USB-PD 3.1 与国内推出的 UFCS（融合快充标准）约定充电器与手机之间怎样协商电压电流，目标之一是让不同品牌的充电器可以通用；
• VESA DisplayHDR 和 DCI-P3 色域分别衡量屏幕的高动态亮度表现和色彩范围。

可以打个比方：元器件像来自不同国家的工人，标准是他们共用的图纸和度量单位。没有统一的标准，再好的零件也无法装配在一起。

线索三：每个领域只有少数几家头部厂商。 从厂商一栏可以看出，每类元器件通常集中在两三家到四五家企业手中。原因在于这些领域门槛很高：SoC 需要先进制程，因此高通、联发科、苹果自己设计，再交给台积电代工；图像传感器依赖长期积累的像素工艺；防抖马达还涉及 CML 等专利布局。另一方面，长江存储、唯捷创芯、南芯半导体、舜宇、中蓝电子、京东方等企业也出现在表中，说明这条供应链并不是固定不变的，新进入者可以在某个环节取得突破。

7.5.3 系统视角：没有哪颗芯片单独决定好坏

把八行放在一起看，还能得到一个系统层面的结论：任何一项体验都由多个模块共同决定。拍一张夜景照片，要靠 CIS 收集光子、防抖马达抵消手抖、SoC 中的 ISP 与 NPU 做多帧合成，再由 LPDDR5X 暂存数据、UFS 写入相册，最后在 LTPO 屏幕上显示出来。其中任何一环跟不上，都会拖慢整条链路。所以，判断一部手机不能只看发布会上最醒目的那颗芯片，还要看各模块之间是否匹配。这正是本书一直强调的"系统透视眼"。

7.5.4 AI 协同接口：破译你的元器件清单

借助系统检测工具或工程模式，可以看到手机内部元器件的代码。下面的提示词可以直接交给 AI 助手：

我正在阅读《AI时代系统知识基础读物：智能手机》第七章关于元器件识别与工业供应链的内容。 我通过系统检测工具或工程模式获取到了以下硬件信息： [输入你查看到的硬件字段，例如：相机型号写着 S5KGN2 / 屏幕供应商代码为 BOE-NT37701 / 充电 IC 显示 BQ25980]。 请基于本章的工业元器件知识库帮我解读：

1. 【原厂归属与商业名】：这些代码分别对应哪家半导体/面板厂商？其在消费市场的正式型号是什么？
2. 【核心规格拆解】：这颗传感器/屏幕/电源芯片在工业界处于怎样的技术梯队？其核心性能参数边界是什么？
3. 【供应链博弈】：为什么该手机厂商在此处选择了该供应商的方案（例如考量了成本、供货产能、功耗控制还是独占技术）？

AI 的回答可能有误，建议对照厂商官网或规格书逐条核对，把它当作提出线索的助手，而不是最终结论。

7.5.5 本章小结与实物探索任务

本章从丝印、模组、屏幕和规格书四个入口识别元器件，最后用一张总表把型号、标准与厂商串成一张网。读完后应当记住三点：参数要转换成体验来理解；标准让来自不同厂商的零件能够协同工作；体验好坏取决于整个系统，而不是某一颗芯片。

7.5.5.1 探索任务：

1. 查出自己手机所用的 SoC、内存类型和闪存规格，填进上表对应的行，看看它处于哪个档位。
2. 在设置或检测工具中找到相机或屏幕的元器件代码，用上面的提示词请 AI 解读，再查阅资料核对一条结论。
3. 检查自己的充电器标注了哪些快充协议，判断它与手机是否能实现完整的快充握手。

完成这些任务后，元器件不再只是一串陌生代码。下一章将继续追问：这些器件为什么能这样工作，背后依据的是哪些物理与信息论原理。

第八章 原理溯源——为什么能够这样工作

• 8.1 麦克斯韦方程与无线电传播：天线缝隙如何激发电磁波
• 8.2 光电效应与半导体成像物理：光子如何化为数字矩阵
• 8.3 锂电化学与固态界面：电荷存储的微观晶格博弈
• 8.4 香农信道容量与多天线（MIMO）：突破空气极限的信息论
• 8.5 智能手机实物与基础学科理论映射全景

8.1 麦克斯韦方程与无线电传播：天线缝隙如何激发电磁波

把手机翻过来，看看金属边框上那几道细细的塑料缝隙。第四章讲过，它们是纳米注塑填进去的“窗口”，好让电磁波能穿出金属机身。不过还有一个问题没有回答：缝隙两侧只是通上了交变电流，为什么会有一股看不见的能量离开手机，飞到几百米外的基站？本节从这道缝隙出发，说明无线通信背后的物理原理，再解释 5G 时代基站为什么越建越密。

8.1.1 从导线里的电流到空中的波

8.1.1.1 先看一个熟悉的现象

中学物理课上有两个实验：通电导线旁边的小磁针会偏转，这是“电生磁”；磁铁插进线圈，线圈里会出现电流，这是“磁生电”。19 世纪，英国物理学家麦克斯韦（James Clerk Maxwell）把电与磁的规律整理成一组方程，后人称为麦克斯韦方程组（Maxwell's Equations）。其中与无线电关系最密切的是两条：

• 变化的电场会激发磁场；
• 变化的磁场会激发电场。

这两种场都不需要导线来承载，在空气甚至真空中都能存在。它们的磁力线、电力线是首尾相接的闭合圈，所以称为“涡旋场”。

8.1.1.2 两种场的接力

这两条规律合在一起，会得到一个结果：电场的变化产生磁场，磁场的变化又产生电场，新的电场继续产生新的磁场……这个过程一旦开始，就能自己维持下去，不断向外推进。

可以拿体育场里的“人浪”来比喻。观众并没有离开座位，可起立、坐下的动作一排排传下去，形成一道绕场移动的波。电磁波也是这样：每一处的电场和磁场都在原地振荡，相互激发的接力却把能量送向远方。麦克斯韦由方程算出，这种波的传播速度恰好等于光速，由此断定光本身就是电磁波。手机信号、Wi-Fi、可见光和 X 射线都属于电磁波，区别只是频率不同。

8.1.2 手机里的那一瞬间

把上面的原理放进手机，一次信号发射大致经过下面几步：

1. 功率放大器（PA，Power Amplifier）输出交变电流。 第五章讲过，数据包经过调制后进入射频前端，由功率放大器放大成足够强的高频电流。以 5G 常用的 3.5GHz 频段为例，这股电流每秒改变方向约 35 亿次。
2. 电流涌入天线辐射体。 电流经过馈电点进入金属边框上划分出的天线段。缝隙两侧的电荷随电流来回涌动，缝隙间的电场随之急剧变化。
3. 电场与磁场互相激发。 急剧变化的电场激发出环绕它的涡旋磁场，变化的磁场又反过来激发涡旋电场，两者交替生成。
4. 能量波包脱离机身。 振荡频率足够高时，场的变化来不及“收回”到天线附近，就以光速向外传出，形成一个能自我维持的电磁能量波包，离开手机向基站方向扩散。

缝隙的尺寸和金属段的长度并非随意设计。天线的谐振长度通常与波长成一定比例，这也是工程师要在边框上精确“裁出”不同长度天线段的原因：不同频段对应不同的“音高”，每一段金属负责其中一部分。

8.1.3 为什么频率越高，信号越容易“变弱”

8.1.3.1 弗里斯传输方程说了什么

电磁波离开手机后，要走一段很长的路。描述这段路上功率损耗的经典公式是弗里斯传输方程（Friis Transmission Formula）。它的一个重要结论是：在收发双方天线增益不变、距离不变的条件下，接收端得到的功率与载波频率的平方成反比。

这个结论直观上不容易理解，可以这样想：频率越高，波长越短。电磁波的速度是固定的光速，3.5GHz 信号的波长大约只有 8 到 9 厘米，2G 时代常用频段的波长则长得多。在同样增益的条件下，接收天线的有效“捕获面积”与波长的平方成正比。波长变短，接收天线像一张口径缩小的网，从空中扩散开的能量里能兜住的部分就少了。

可以用接雨来比喻：雨下得一样大，用脸盆接比用茶杯接多得多。高频信号的接收天线就相当于茶杯。

8.1.3.2 5G 面临的物理代价

把这条规律用到移动通信的演进上，结论很清楚：5G 主力频段的频率比 2G、3G 高出不少，按照频率平方的关系计算，同样距离下的路径衰减比 2G/3G 时代剧增十余倍。另外，高频信号穿墙、绕过障碍物的能力也更弱，室内和楼宇之间的覆盖更困难。

这就是 5G 基站密度必须大幅增加的根本物理原因。这里的限制来自麦克斯韦方程和弗里斯公式，运营商多花钱、设备商改进设计都绕不开它。信号在空中衰减得快，可行的办法只有两种：

• 缩短距离：把基站建得更密，让手机与基站离得更近；
• 提高天线的“聚焦”能力：用多天线阵列把能量集中射向目标方向，补回一部分损失。这部分内容将在 8.4 节结合香农定理和 MIMO 技术展开。

那么运营商为什么还要使用更高的频段？原因是高频段有更宽的可用带宽，能承载更高的数据速率。覆盖范围变小、速率上限变高，这是 5G 在物理层面做出的取舍。

8.1.4 小结：缝隙连接的两端

手机边框上的天线缝隙，一端连着功率放大器输出的高频电流，另一端连着麦克斯韦方程描述的电磁场。变化的电场与磁场相互激发，使能量能够脱离机身、以光速传播；弗里斯方程则说明，频率提高以后，这段旅程的损耗会大得多。所以看到街边路灯杆或楼顶上新装的小型基站时，可以把它和手机边框上那几道缝隙联系起来，两者受同一组物理规律支配。

无线电解决的是信息怎样离开手机。下一节转向信息怎样进入手机：镜头前的光子如何经过光电效应，变成图像传感器上的一组数字。

8.2 光电效应与半导体成像物理：光子如何化为数字矩阵

在黑暗的房间里打开手机相机，取景框中的画面会变得灰暗、发糊，还布满跳动的彩色颗粒。很多人认为这是镜头太小或者手机性能不够。真正的原因在更底层：照片中的每一个像素都来自一次次光子计数，而光子的到来本身带有随机性。第五章介绍过按下快门后的计算摄影接力，本节回到这条流水线的起点，看看图像传感器怎样把一束光变成一个数字矩阵，以及它为什么在夜里会“数不准”。

8.2.1 从“光是粒子”说起

手机摄像头里负责感光的芯片叫 CMOS 图像传感器（CMOS Image Sensor，简称 CIS）。它的工作原理可以追溯到 1905 年爱因斯坦对光电效应的解释：光不是连续流淌的水，而是一份一份的能量包，也就是光子。每个光子的能量由它的频率决定：

E = hν 其中 h 是普朗克常数，ν 是光的频率。

频率越高（波长越短），单个光子携带的能量越大。蓝光光子比红光光子能量高，红外光子的能量更低。按照这个思路，CIS 可以看成一台量子计数器。它不直接测量“亮度”，只统计在曝光时间内有多少个光子被成功捕获。

8.2.2 硅的门槛：1.12 eV 的禁带

光子撞进硅片后，能不能被记录下来，取决于它能否把一个电子“踢”到可以自由移动的状态。

在半导体能带理论里，硅中的电子平时待在价带，相当于被束缚在原子周围的低处。要变成可以导电的自由电子，它必须跃迁到更高的导带。两者之间的能量差叫禁带宽度（Band Gap），硅的禁带宽度约为 1.12 eV（电子伏特）。

可以用一个场景来理解：价带是一楼，导带是二楼，中间隔着一段高 1.12 eV 的楼梯，而且这段楼梯不能分几次爬完。光子的能量够一次跨上去，电子就进入导带，同时在原来的位置留下一个带正电的“空位”，叫作空穴。这一对电子-空穴对就是一次成功的光子计数。光子能量不够时，它只会穿过硅片或者变成热量，传感器记录不到它。

把 1.12 eV 换算成波长，对应的界限大约在 1100 nm。波长短于这个值的光子能量足够，可见光（约 400–700 nm）全部在这个范围内，所以硅天然适合做可见光传感器。近红外中的一部分也在范围内，这也是手机镜头组里要加红外截止滤光片的原因之一：去掉这部分人眼看不到的光，颜色才不会偏。

8.2.3 从电荷到数字：一个像素的旅程

每个像素底部都有一个光电二极管，作用类似一只小水桶，用来收集曝光期间产生的电子。整个过程可以分成四步：

1. 收集：光子激发出电子，电子在像素内被电场收拢并积累起来；
2. 转换：曝光结束后，像素电路把积累的电荷量转换成电压；
3. 量化：模数转换器（Analog-to-Digital Converter，ADC）把电压变成整数；
4. 排列：数以百万计的像素各自输出一个数，按行列排好，就得到一个数字矩阵。

像素上方覆盖着红、绿、蓝三色滤光阵列，所以每个像素只记录一种颜色的光子数。完整的彩色信息要靠后续的图像信号处理器（ISP）根据相邻像素推算出来。

8.2.4 两种“不请自来”的噪声

按理说，光子越多，数值越大，画面越亮。实际情况要复杂一些，因为桶里的电子并不都来自光子。

第一种是暗电流。 在常温下，硅晶格中的原子一直在热振动。偶尔会有电子靠热能获得足够能量，自己跨过禁带进入导带。这些电子和光子激发出来的电子无法区分，也会被计入读数。所以即使把镜头完全盖住，传感器也会输出一些微弱的“假信号”。温度越高，热振动越剧烈，暗电流越明显。手机长时间录像发热后画质下降，这是原因之一，也与第六章讨论的温控机制有关。

第二种是散粒噪声。 这种噪声来自光的粒子本性。光子到达像素的时间并不均匀，更像雨点落在地上，服从泊松统计分布。假设某个像素平均每次曝光接收 100 个光子，实际数到的可能是 92，也可能是 108。按照泊松分布的规律，这种涨落约等于平均值的平方根，所以：

• 白天光子充足，平均值很大，涨落占比很小，画面干净；
• 夜晚光子稀少，平均值很小，涨落占比明显上升，信噪比（Signal-to-Noise Ratio，SNR）严重变差，画面出现颗粒。

关键在于，散粒噪声不是电路设计上的缺陷，而是物理本身的随机性。再精密的电路也只能如实记录这种随机波动，无法通过硬件手段把它消除。

8.2.5 用数学对抗量子涨落

既然单次计数不可靠，可行的办法是多数几次。这正是夜景模式要连续拍摄多张照片的原因。

把多帧画面对齐后叠加平均，真实的景物信号会在每一帧中重复出现并逐渐累积，随机涨落则会相互抵消一部分。这就像用尺子量一张桌子，量一次可能有误差，量十次取平均会可靠得多。手机的计算摄影流水线还需要处理手抖带来的错位和画面中移动的物体，这些工作依靠第三章介绍过的 ISP 和 NPU 协同完成。夜景照片之所以能变干净，主要不是因为镜头变大了，而是算法在统计层面压低了量子涨落的影响。

8.2.6 小结

一张手机照片的起点是一连串物理过程：光子以 E = hν 的能量撞入硅片，越过 1.12 eV 的禁带后激发出电子-空穴对，电荷再被转换成电压，最后量化为矩阵中的数字。暗电流和散粒噪声决定了单次测量的精度上限，多帧算法则是工程师在这个上限之内做出的应对。从这里可以看出，硬件负责尽可能如实地记录光子，软件负责在统计意义上修正随机误差，两者配合才有了最终的成像结果。下一节将从光转到电，看锂离子如何在电池的晶格之间往返，为这一切提供能量。

8.3 锂电化学与固态界面：电荷存储的微观晶格博弈

拿起手机，看一眼右上角的电量图标。它从 100% 慢慢降到 20% 的过程，背后是数以亿亿计的锂离子在电池内部穿越一层薄膜，从一种晶体搬进另一种晶体。第五章讲过百瓦快充的“能量阶梯”，第七章读过电量计芯片的规格书，这一节要回答更底层的问题：电池为什么能存电？为什么用了两三年就“不耐用”了？快充的速度为什么不能无限提高？

答案藏在三件事里：电极电势由什么决定，负极表面那层固态薄膜如何缓慢消耗电池的寿命，以及锂离子在晶格中的“行走速度”如何给快充划出一条不能越过的安全线。

8.3.1 摇椅里的锂离子：电池存电的基本图景

手机里的锂离子电池（Lithium-ion Battery）常被称为“摇椅电池”。它有两个电极：正极通常是含锂的金属氧化物，负极是石墨或硅碳等材料，中间隔着一层布满微孔的塑料薄膜，叫隔膜（Separator），两极之间浸满电解液。

• 充电时：充电器提供的外部电压把锂离子从正极晶格中“拔”出来，穿过电解液和隔膜，挤进负极材料的层状缝隙里。这个“挤进晶格缝隙”的过程称为嵌入（Intercalation）。
• 放电时：锂离子自发地从负极“滑”回正极，同时电子只能绕道外电路，流经手机主板，为 SoC、屏幕和射频模块供电。

锂离子像坐在摇椅上，在两极之间来回摆动，电池本身并不“产生”锂，只是在搬运它。可以把负极想象成一座多层停车楼：每一层石墨之间的缝隙就是停车位，充满电就是车位停满，电量耗尽就是车都开走了。

8.3.2 能斯特方程：电压是“拥挤程度”的读数

为什么一块满电的电池电压较高，快没电时电压较低？这要用电化学中的能斯特方程（Nernst Equation）来解释。

它的核心意思可以用一句话概括：电极的平衡电势，由锂离子在电极材料中的嵌入活度之比决定。“活度”可以粗略理解为“有效浓度”，也就是锂离子在晶格里有多拥挤、多“想离开”。

用停车楼来类比：

这正是电量计芯片能“读出”剩余电量的物理基础：电压与锂离子在两极中的分布状态存在对应关系。不过这个关系并非一条直线，中段平台很平坦，所以电量计还要配合电流积分（库仑计数）等方法，才能给出相对准确的百分比。这也解释了为什么有些手机的电量会在最后 10% 时“掉得特别快”——那是能斯特关系在曲线末端变得陡峭的直观表现。

8.3.3 SEI 膜：负极表面的“自愈伤疤”

如果锂离子每次都完整地往返，电池就能永远不衰减。现实却是，电池用久了，同样“充满”后能放出的电量越来越少。罪魁祸首之一，是负极表面一层极薄的固态膜，叫固体电解质界面膜（Solid Electrolyte Interphase，简称 SEI 膜）。

电池第一次充电时，电解液会在负极表面发生分解，生成这层膜。它的性格很特别：

• 能让锂离子通过，却能阻挡电子和电解液继续接触负极；
• 相当于给负极穿上了一层“防护服”，防止电解液被无休止地消耗。

问题在于，形成这层膜本身要“吃掉”一部分锂离子。被锁进 SEI 膜的锂，再也回不到摇椅上工作，这部分叫作活性锂的损失。

8.3.3.1 硅碳负极的代价：300% 的体积膨胀

为了在更薄的机身里塞进更多电量，许多手机开始在负极中掺入硅，形成硅碳负极。硅能容纳的锂离子远多于石墨，但它有一个致命习性：嵌满锂后，体积膨胀可高达约 300%。

想象一只气球表面涂着一层干漆。气球每次吹大，漆面就裂开；放气缩小后，裂缝处又补上新漆。SEI 膜的命运正是如此：

1. 充电时硅颗粒膨胀，表面 SEI 膜被撑裂；
2. 裂缝处露出新鲜负极，电解液再次分解，长出新的 SEI 膜；
3. 每一次“破裂—再生”，都要额外消耗一批活性锂。

日积月累，可搬运的锂离子越来越少，电池容量随之永久衰减。这就是“电池健康度”逐年下降的微观根源，它不是软件计算误差，而是晶格与界面层面不可逆的物质损耗。

8.3.4 锂枝晶：快充不可逾越的安全边界

第五章提到，快充工程师费尽心思用电荷泵把电流送进电池。那么，为什么不干脆把电流再加大一倍？

关键在于：锂离子进入负极晶格需要时间。它们要从石墨或硅碳表面逐步扩散到材料内部，这个扩散速度存在物理上限。

回到停车楼的比喻：入口只有那么宽，车辆进楼后还要慢慢开到各层车位。如果门外突然涌来远超通行能力的车流，车辆来不及进楼，就只能堵在门口、甚至在楼外乱停。

对电池而言，这种“乱停车”就是析锂：当充电电流超过锂离子在晶格中的扩散极限，来不及嵌入的锂离子在负极表面直接得到电子，变成金属锂，并以针状晶体的形态向外生长，称为锂枝晶（Lithium Dendrite）。

锂枝晶的危险在于它的“尖”：

• 它会像钟乳石一样越长越长；
• 一旦刺穿隔膜上的微孔结构，正负极就会直接接触，形成内部短路；
• 短路瞬间释放大量热量，可能引发电解液燃烧，导致起火。

因此，锂离子在晶格中的扩散极限，构成了快充的绝对安全边界。所有快充技术——多电芯串联、分段恒流、温度监控、电量计实时测算——本质上都是在这条边界之内尽量提速，而不是突破它。这也是为什么手机在低温环境或电量接近充满时会主动降低充电功率：低温让扩散变慢，满电时负极“车位”所剩无几，此时硬塞电流最容易析锂。

8.3.5 小结：一块电池里的三重博弈

电池的每一次充放电，都是一场在原子尺度展开的博弈：既要存得多，又要活得久，还要充得快。三者彼此掣肘，工程师只能在材料、电流与温度之间寻找平衡点。下一节，我们将从化学转向信息论，看看香农定理如何为无线通信设定另一道“天花板”。

8.4 香农信道容量与多天线（MIMO）：突破空气极限的信息论

在地铁站里打开测速软件，下载速度有时能跑到每秒几百兆比特；走进电梯，信号格掉到一格，网页就开始转圈。很多人会觉得这只是“信号强”与“信号弱”的区别：信号越强，网速越快。这个直觉只说对了一小部分。决定一条无线链路最多能传多少数据的，是一条七十多年前写下的公式。它给所有通信工程师划出了一条不可逾越的上限。本节从这条公式出发，解释手机为什么不靠“喊得更大声”来提速，以及 5G 手机里那几根天线怎样在同一片空气中开出几条互不干扰的车道。

8.4.1 一条公式划定的天花板

1948 年，美国数学家克劳德·香农（Claude Shannon）发表了信息论的奠基论文。其中最常被引用的结论叫香农定理，也称信道容量公式：

$$C = B \cdot \log_2\left(1 + \frac{S}{N}\right)$$

公式里的几个符号含义如下：

• C（Channel Capacity，信道容量）：一条信道在理论上每秒最多能无差错传输的比特数，单位是 bit/s。
• B（Bandwidth，带宽）：信号占用的频率范围宽度，单位是赫兹（Hz）。
• S/N（Signal-to-Noise Ratio，信噪比，常写作 SNR）：接收端有用信号功率与噪声功率之比。

可以把无线信道想象成一条高速公路。带宽 B 是路面宽度，信噪比 S/N 是路况的清晰程度：雾越大、噪声越多，司机越不敢开快。香农证明，无论编码方式多么巧妙，实际速率都只能逼近 C，不能超过它。工程师能做的，是想办法让 C 本身变大。

8.4.2 对数的“吝啬”：为什么不靠加大功率提速

公式里最值得注意的是对数符号 $\log_2$。信噪比被放在对数里，意味着它对容量的贡献增长得很慢。

用一个简化的算术看得更清楚。假设信噪比从 1 提高到 3，括号里的值从 2 变成 4，$\log_2$ 从 1 变成 2，容量翻倍。如果想再翻一倍，括号里要从 4 变成 16，信噪比需要从 3 提高到 15。下一次翻倍，信噪比又要提高到 255。每多拿一份容量，付出的功率代价都成倍上涨。

这对手机来说是坏消息。提高信噪比最直接的办法是加大发射功率，但手机是电池供电的密闭设备。功率放大器多输出一分功率，就多耗一分电，也多产生一分热。第五章讲过射频前端的功率放大器本来就是发热大户，第六章讲过温度墙会迫使系统降频。用大量电能和热量换来对数级的微小收益，这笔账不划算。此外，发射功率还受到电磁辐射安全标准的限制，不能随意提高。

相比之下，带宽 B 在公式中位于对数之外，与容量是线性关系：带宽翻倍，容量直接翻倍。所以每一代移动通信都在争取更宽的频谱，载波聚合等技术也把多段零散频谱拼在一起使用。

两条路线的对比如下：

问题在于，频谱是由各国统一规划分配的稀缺资源，连续的宽频段不可能无限获得。当带宽这条路也走到尽头时，工程师找到了第三条路：空间。

8.4.3 从“干扰”到“资源”：多径效应的反转

在城市里，基站发出的电磁波很少沿直线直接到达你的手机。它会被楼宇外墙、地面、车辆反射，沿着许多条长短不同的路径先后抵达。这种现象叫多径效应（Multipath）。在早期通信中，多径是麻烦：不同路径的信号互相叠加，有时彼此抵消，造成信号忽强忽弱。

**MIMO（Multiple-Input Multiple-Output，多输入多输出）**技术换了一个角度看问题。既然每条路径的传播情况都不同，基站的多根天线和手机的多根天线之间，就形成了许多组各不相同的“空间组合”。如果能把这些组合分辨清楚，就可以在同一频率、同一时刻，同时传送几路不同的数据。

打个比方：一间嘈杂的大厅里，四个人同时对你说话。如果你只有一只耳朵，只能听到一团混音；如果你在不同位置放置四只耳朵，并且清楚每个人的声音传到每只耳朵时被削弱、延迟了多少，就有可能通过计算，把四个人的话分别还原出来。

8.4.4 矩阵分解：在数学上开辟正交车道

“清楚每个人的声音传到每只耳朵的情况”，在通信里对应一张表，称为信道状态矩阵（Channel Matrix）。以 4 根发射天线、4 根接收天线为例，这是一个 4×4 的矩阵，16 个元素分别描述每根发射天线到每根接收天线之间信号被改变的程度。手机通过测量基站发出的参考信号，持续估计这张矩阵，并把信息反馈给基站。

拿到矩阵后，系统使用一种线性代数工具：奇异值分解（SVD，Singular Value Decomposition）。它能把一个纠缠在一起的矩阵拆成三部分：发射端的“预处理方向”、接收端的“还原方向”，以及中间若干个互不相干的独立增益。发射端按特定方向把数据预先“搭配”好送出，接收端再按对应方向“拆解”，原本交织的信号就变成了几条彼此正交的独立通道。正交的意思是互相垂直、互不串扰，就像立交桥上不同层的车道。

这些车道看不见、摸不着，并不对应某一根具体的天线或某一条具体的反射路径，而是在数学上构造出来的虚拟空间车道。每条车道各自都适用一遍香农公式，总容量就是几条车道容量之和。

8.4.5 4×4 MIMO：手机里的四根天线

5G 手机普遍采用 4×4 MIMO 空间多路复用：在下行方向用 4 根物理天线接收，借助建筑反射带来的多径环境，开辟出 4 条正交的虚拟车道。在信道条件良好、多径足够丰富时，传输速率可以提升到接近单天线的 4 倍。

这也解释了第二章和第四章中反复出现的现象：手机金属边框被纳米注塑缝隙切分成多段，每一段都可能是一根天线；射频前端需要多路接收通道；基带芯片需要持续进行矩阵估计与运算。四根天线在机身里还要彼此拉开距离，否则它们“听”到的信号过于相似，矩阵就分解不出足够多的独立车道。

需要说明的是，“接近 4 倍”是理想条件下的上限。在空旷的郊外，反射路径少，可用的独立车道会减少；手握机身遮挡天线时，部分通道质量也会下降。MIMO 的收益始终取决于真实环境。

8.4.6 小结：在约束中寻找出路

香农定理告诉我们，无线通信的速度不由意愿决定，而由带宽和信噪比共同限定。手机工程师的选择体现了一种清晰的系统思路：功率路线受制于对数、电池和发热；带宽路线受制于频谱资源；于是转向空间维度，把曾经的干扰——多径反射——变成可利用的资源，用多根天线和矩阵运算成倍扩大容量。下次看到测速结果在不同地点起伏不定时，可以想一想：此刻手机周围有几条可用的“空间车道”。下一节将把本章的四个原理汇总起来，与手机实物逐一对应。

8.5 智能手机实物与基础学科理论映射全景

把手机翻过来，背面朝上放在桌上。金属中框上那几道细细的塑料缝，镜头模组里一块指甲盖大小的感光芯片，玻璃后盖下面一块扁平的电池，主板上一枚负责 5G 的基带芯片，还有紧贴处理器的一片薄薄的金属散热板，这些部件都看得见、摸得着。本章前四节分别沿着其中四条线索，一直追到教科书里的方程。这一节把四条线索收拢，再补上散热这一条，画成一张完整的映射图。读者往后再看到手机上的某个现象，就能找到它对应的学科、定理和奠基人。

8.5.1 一张表：从零件到定律

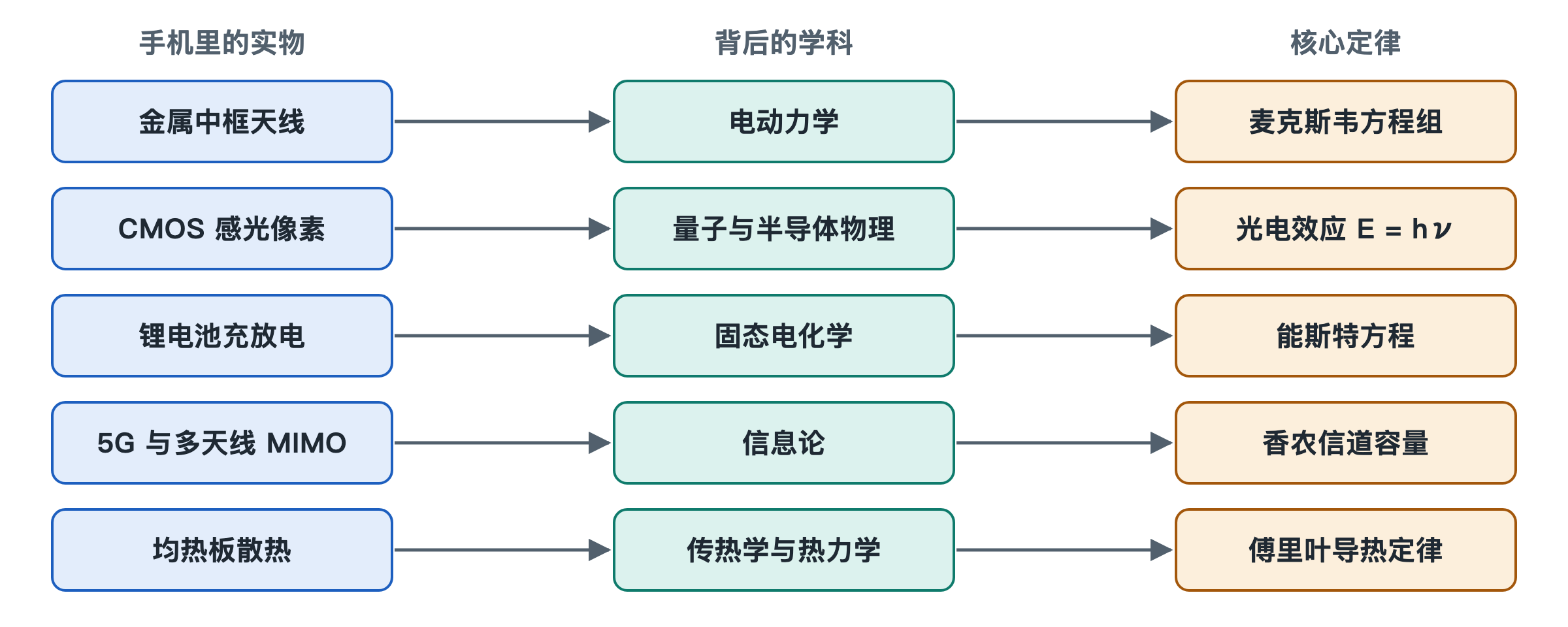

下表按“实物或现象—学科—核心定理或模型—代表人物”四列排列。每一行都可以当作一条从手机内部通往基础科学的路径来读。

这张表并非随意拼凑，五行恰好对应手机最基本的五种“流动”：电磁波向外流动，光子向内流动，锂离子在正负极之间流动，信息在空间信道中流动，热量从芯片向外壳流动。第五章讲“系统脉动”时介绍过这些流动在工程上的样子，本章讲的是它们为什么必须这样流。

8.5.2 五条路径逐一回顾

第一条：中框缝隙与电磁波。 中框上的断缝把整圈金属分成几段，每一段都是一根经过精心计算的天线。麦克斯韦方程组说明，变化的电流会激发变化的磁场，变化的磁场又会激发电场，两者交替推进就形成向外传播的电磁波。波动方程决定了波长和频率的关系，因此天线长度要与工作频段匹配。频率越高，波长越短，越容易被墙体和人手削弱，所以工程师要在机身四周布置多根天线，让它们轮流接力。

第二条：感光像素与光子。 一个光子打进 CMOS 感光二极管，能量为 E=hν。只要能量足够，就能把一个电子激发出来，这是爱因斯坦解释过的光电效应。光子的到达本身是随机的，服从泊松分布：平均到达 N 个光子时，起伏大约是 √N。夜里光少，N 小，起伏相对更大，画面就显出噪点。“大底”和“大光圈”的作用是多收集光子，让统计起伏变得相对微小。

第三条：电池与晶格里的离子。 锂电池的电压由正负极材料的电化学势差决定，能斯特方程描述了电势如何随浓度和温度变化。锂离子在电极晶格中扩散的速度遵从阿伦尼乌斯规律，温度一低，扩散就呈指数式变慢。冬天电量显示还有余量却突然关机，快充时必须控制电流、防止锂在负极表面析出，都能从这里找到解释。古迪纳夫等人对正极材料的研究，奠定了今天手机电池的基础。

第四条：多天线与信道容量。 香农公式规定，一条信道在给定带宽和信噪比下能传输的信息有上限。5G 要提速，一是拓宽带宽，二是使用 MIMO（多输入多输出）技术，用多根天线同时收发。从数学上看，空间信道可以写成一个矩阵，对它做奇异值分解，就能把一条拥挤的通道拆成几条近似并行的“子通道”。奈奎斯特关于采样与码元速率的工作，则为数字通信的节拍定下了规矩。

第五条：均热板与结温。 这一条在前面各节没有单列，这里补充说明。芯片工作时，晶体管翻转会产生热量。傅里叶定律指出，热流的大小与温度梯度、材料导热能力成正比，所以要用铜、石墨这类导热好的材料把热迅速摊开。均热板内部封有少量液体：液体在热端吸热汽化，蒸汽流到冷端放热凝结，再沿毛细结构回流。相变潜热让很薄的一层金属板也能搬运大量热量。克劳修斯总结的热力学规律则提醒我们，热量只会从高温流向低温，手机散热的极限最终取决于机身与周围空气之间的温差。

8.5.3 为什么要画这张全景图

单看某一个零件，容易把它当成孤立的技术点。放进这张表之后，可以看出三层关系：

1. 限制来自定律，而非厂商。 信号穿墙变弱、夜景出现噪点、低温掉电、发热降频，都受到上表中某条定律的约束。工程只能在定律允许的范围内腾挪。
2. 同一部手机在调用多个学科。 一次视频通话，同时用到了电动力学、半导体物理、电化学、信息论和传热学，这正是“高集成”的含义。
3. 参数背后有物理量。 发布会上的“更大底”“更快充”“更强 5G”“更好散热”，都可以翻译回光子数、离子扩散、信道容量和热流。

8.5.4 AI 协同接口：从实物现象逆向溯源

这张表也可以反过来用：先看到现象，再追问它属于哪一行。下面的提示词可以直接交给 AI 助手，方括号内替换成你观察到的现象。

我正在阅读《AI时代系统知识基础读物：智能手机》第八章关于原理溯源的内容。我观察到了手机使用中的一个具体物理现象：[输入你的具体现象，例如：为什么冬天在室外，手机电量明明还有 30% 却突然自动关机？／为什么 5G 信号隔了一堵承重墙之后衰减得比 4G 严重得多？／为什么手机镜头光圈做得越大、传感器尺寸越大，夜景噪点就越少？]。 请基于本章的学科溯源框架，帮我复盘其底层的科学机理：

1. 【核心科学定律】：该现象受制于哪一条物理学、化学或信息论定理（如阿伦尼乌斯方程、麦克斯韦方程、能斯特方程或泊松分布）？
2. 【微观物理推演】：请用通俗但严谨的微观物理过程，解释温度／晶格／光子／电磁波在这一瞬间发生了什么变化？
3. 【工程妥协方案】：现代手机工程师与算法科学家，在硬件设计或操作系统层面运用了什么手段来对抗这一物理极限？

拿到回答后，可以对照上表核对 AI 给出的学科归属是否准确，再回到本章相应小节检查推演过程。这样，AI 起的是陪练作用，最终判断仍由你自己完成。

8.5.5 小结

本章从四个方程出发，最后落到这一张五行的表上。它把手机内部看得见的零件，和几百年来物理、化学、信息论积累的成果连在了一起。下一章将系统介绍如何借助 AI，把这种从实物到原理的追问变成日常习惯。

第九章 AI 协同学习接口——穿透手机黑盒的交互指南

• 9.1 多模态实物识别：让 AI 成为你的手边拆机导师
• 9.2 三阶认知进阶探索：从中学生到工程师的问题阶梯
• 9.3 动态运行沙盘推演：真实业务场景的全链路穿透

9.1 多模态实物识别：让 AI 成为你的手边拆机导师

拆开一部旧手机，你会看到主板上排着几十颗黑色小方块。每颗芯片表面都刻着一两行细小的字符，用放大镜才能看清。过去，要弄明白这些字符的含义，需要翻查厂商的规格书，或者在维修论坛里请教老师傅。现在有了另一条路：用手机拍下芯片表面，交给一个能“看图说话”的 AI，它会按照你的提问，帮你分析这颗芯片的来历和作用。

本节介绍这种学习方式：怎样提问，能得到什么，以及怎样核对 AI 的回答。

9.1.1 什么是“多模态”：AI 学会了看图

普通的聊天式 AI 只处理文字。多模态大语言模型（Multimodal Large Language Model，简称多模态 LLM）可以同时理解文字、图片和截图，“多模态”指的就是信息的多种形态。对手机学习者来说，这意味着三类材料都可以直接作为提问的起点：

第七章讲过，芯片表面的字符叫丝印（Marking），一般由激光刻蚀而成，包含型号代码、批次或生产日期等信息。人眼认出这些字符不难，难的是把字符和整条产业链对应起来。多模态 AI 在训练中读过大量公开的技术资料，可以替你完成这一步的初步检索和推理。

9.1.2 一份结构化的“拆机导师”提问模板

想让 AI 给出有条理的回答，提问时就要把角色、材料和任务交代清楚。下面这份模板可以直接使用：

💡 AI 协同接口：主板微距芯片丝印与引脚解密 Prompt

【上下文角色】：你是一位资深的移动终端硬件系统架构师。我正在阅读《AI时代系统知识基础读物：智能手机》。

【输入材料】：[上传你的芯片微距照片，或输入刻蚀文本，例如：“QM77048 / 2341” 或 “SM8650-AB”]

【分析任务】：请根据全球移动半导体供应链的公开资料，为我分析该芯片的实物信息：

1. 原厂与完整工业型号：该芯片的制造厂商是谁？其完整的工业零件编号（Part Number）是什么？
2. 功能定位与系统从属：它属于射频前端（PA/LNA/滤波器）、电源管理（PMIC/电荷泵）、传感器，还是核心 SoC？
3. 工作特性：它连接哪条系统总线（如 MIPI、I²C、PCIe）？它最重要的两个电气工作边界（如最大工作电流、耐压或支持频段）是什么？
4. 系统重要性：如果这颗芯片出现微裂或虚焊，手机会表现出什么典型故障？

模板里的四个问题，和本书前几章的认知阶梯是对应的：

• 第 1 问对应“器件”层：先确认身份。丝印上的字符通常是简写，完整的零件编号往往更长，还包含封装、温度等级等后缀，这和第七章讲的丝印破译方法是同一回事。
• 第 2 问对应“结构”与“功能”层：给芯片归类。功率放大器（PA）、低噪声放大器（LNA）、电源管理芯片（PMIC），这些在第二、三章都有过介绍。知道它属于哪个子系统，才能明白它在主板上为什么放在那个位置。
• 第 3 问对应“连接”与“流动”层：芯片之间靠总线通信。MIPI 是摄像头和屏幕常用的高速接口，I²C 是传感器和电源芯片常用的低速控制总线，PCIe 多用于高速存储或通信模块。电气边界决定了这颗芯片能承受多大的电流、多高的电压，能工作在哪些频段。
• 第 4 问对应“机制”层：从故障反推功能。射频芯片虚焊，可能表现为信号时有时无；电源芯片出问题，可能无法开机或充电异常。这个问题等于让你在头脑里把这颗芯片“拆掉”，看看整个系统会怎样受影响。

9.1.3 一次真实的使用场景

假设你拆开一部旧手机，在天线附近的屏蔽罩下找到一颗芯片，丝印是“QM77048 / 2341”。你把字符和照片一起发给 AI。

一个有用的回答，大致会这样展开：先根据型号前缀推测厂商和产品线；再结合芯片在主板上的位置（靠近天线馈点）判断它属于射频前端；接着说明它受哪类控制总线管理，以及大致的频段范围；最后提醒你，这类芯片焊点开裂常见的表现是某些频段信号差，或者跌落后通话断续。至于斜杠后面的“2341”，常见的解读是生产年份和周数，但不同厂商的编码规则并不统一，需要具体查证。

另一个例子“SM8650-AB”属于另一类芯片。“SM”前缀在业内常用于标识某厂商的移动平台 SoC，横线后面的后缀则通常区分不同的批次或版本。AI 会提醒你，这种芯片在主板上往往和内存叠在一起，也就是第二章讲过的 PoP 叠层封装，你从上方看到的丝印有可能属于上层的内存，而不是下面的 SoC。

这个提醒很能说明问题：AI 的价值不只是报出一个型号，还在于把一颗芯片放回整个系统中去解释。

9.1.4 别把 AI 当成标准答案

AI 是导师，不是权威数据库。使用时要记住三条原则：

1. 它可能编造。大语言模型会生成看似合理、实际上并不存在的型号或参数，行话叫“幻觉”。凡是具体数字，比如最大电流、耐压值，都应该拿原厂规格书核对。
2. 照片质量决定结果。丝印反光、字符磨损、拍摄角度倾斜，都会导致识别出错。先把字符手动抄写清楚，再连同照片一起提交，准确率会明显提高。
3. 定制芯片资料有限。手机厂商常向供应商定制芯片，丝印可能是内部代号，公开资料里查不到。遇到这种情况，AI 应该回答“无法确定”，而不是硬给一个结论。如果它没有说明不确定性，你可以追问：“这一条的依据是什么？可信度有多高？”

把 AI 的回答当作待验证的假设，再用规格书、拆机报告和实物去检验，这本身就是工程师的基本训练。

9.1.5 小结

多模态 AI 让一张照片、一行丝印、一张截图都可以成为学习的入口。用结构化的提问，把“这是什么”逐步推进到“它连着谁”“坏了会怎样”，就能把书中的九层阶梯在一颗真实的芯片上走一遍。不过，识别零件只是第一步。下一节将设计一套由浅入深的问题阶梯，帮助不同基础的读者，从中学生的好奇心出发，一步步走到工程师的分析方式。

9.2 三阶认知进阶探索：从中学生到工程师的问题阶梯

上一节我们让 AI 认出了拆机照片里的每一颗芯片。可是“认出来”只是开始。真正有收获的学习，是带着一个好问题，让 AI 陪你一路追问下去，直到摸到原理的底层。问题提得浅，AI 的回答就停在表面。问题提得准，它就能把你领进一条完整的系统链路。

本节设计了一架三级问题阶梯，分别对应中学生、大学生和工程师三种知识背景。三道题都取自手机日常使用中最常见的现象：充电、夜拍、5G 通话。台阶越往上，涉及的物理和工程概念越深。你可以从自己所在的台阶起步，也可以把三道题连起来看，体会同一部手机在不同深度下呈现的样子。

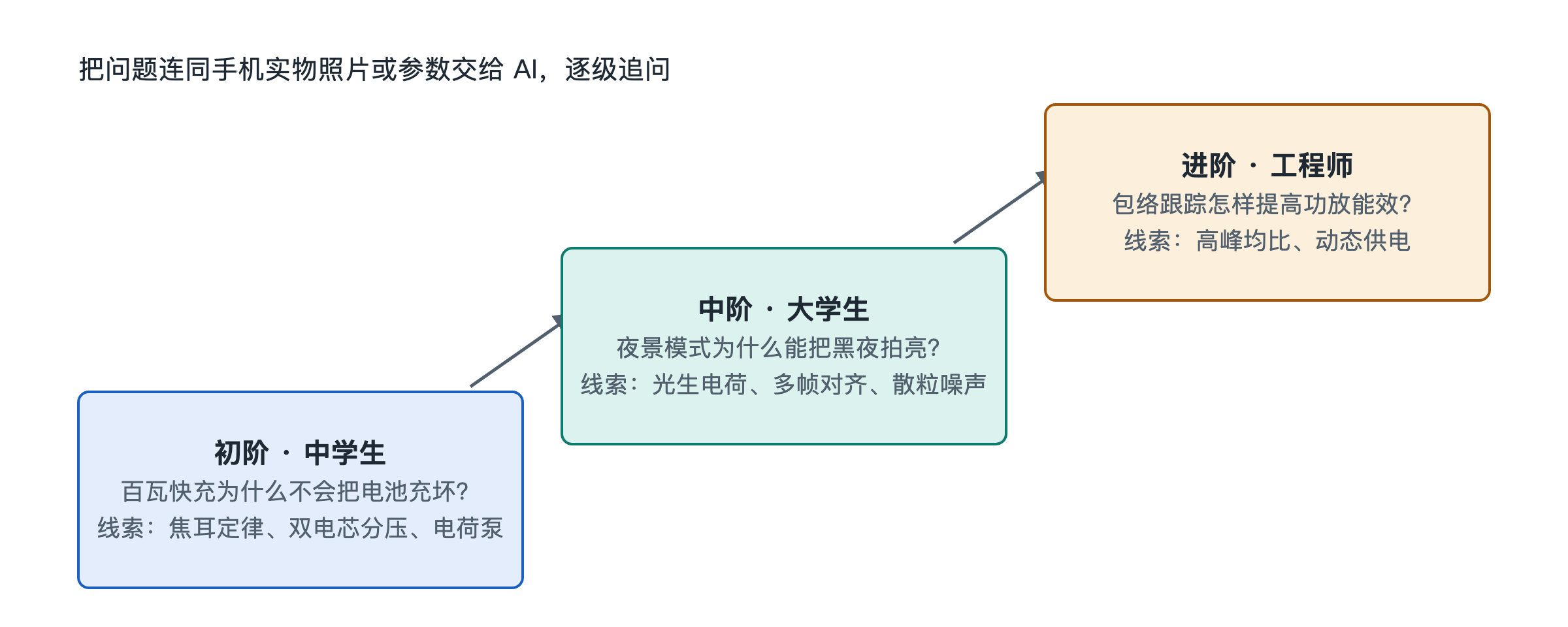

9.2.1 阶梯总览：同一部手机的三种深度

使用时有一个原则：**不要一次性要答案，而要让 AI 按步骤引导你。**比如在提问前加一句：“请不要直接告诉我结论，先问我已经知道什么，再一步步提示我。”这样 AI 就成了陪练，不再只是一本会说话的百科全书。

9.2.2 初阶：百瓦快充为什么不会把电池充爆炸？

起点场景：你看到发布会写着“百瓦快充”，第一反应可能是担心：功率这么大，电池会不会过热起火？

推荐的追问路径：

1. **先回到焦耳定律。**初中物理告诉我们，电流通过导体产生的热量 Q = I²Rt。热量和电流的平方成正比。所以影响发热的主要因素是电流，功率本身倒在其次。你可以问 AI：“如果功率不变，把电压提高一倍、电流降低一半，发热会怎样变化？”答案是：在电阻不变时，发热降为原来的四分之一。
2. **再看串联双电芯分压。**许多快充手机把电池做成两节电芯串联。串联后总电压翻倍，同样的充电功率下，流经电池回路的电流就可以减小。这正是“提电压、降电流”的思路落在电池上的做法。可以追问 AI：“为什么不干脆用一块大电芯？串联两节有什么代价？”这会引出电芯一致性和均衡管理的话题。
3. **最后看电荷泵直充。**充电器送来的电压要经过手机内部转换才能进电池。传统电感式降压电路会有可观的损耗，变成热量留在机身里。电荷泵（Charge Pump）用电容按比例切换来转换电压，转换效率可以做到 98% 左右。也就是说，绝大部分能量进入电池，只有很小一部分变成热。

本台阶的收获：快充的安全性来自一整套组合设计，单靠“电池更耐操”是做不到的。降低电流从源头上减少热量，高效转换减少中间损耗，再配合第六章讲过的温度监控，热量始终处在可控范围内。一个初中公式就能解释发布会上最醒目的参数。

9.2.3 中阶：夜景拍照为什么能把黑夜拍成白天？

起点场景：深夜按下快门，屏幕提示“请保持稳定”，一两秒后，照片亮得像傍晚。光线明明那么少，亮度从哪里来？

推荐的追问路径：

1. **从光生电荷出发。**每个像素本质上是一个光电二极管。光子打进硅片，按光电效应激发出电子，这些电子就是光生电荷（Photo-generated Charge）。暗处光子少，每个像素收集到的电荷也少，信号就弱。你可以问 AI：“像素收集的电荷数和最终亮度是什么关系？”
2. **认识泊松散粒噪声。**光子到达像素是随机事件，服从泊松分布。这种由光的粒子性带来的起伏叫散粒噪声（Shot Noise）。它的一个重要性质是：信号越弱，噪声相对越明显。这就是夜景照片满是彩色噪点的根源。请 AI 解释：“为什么把 N 张照片叠加后，信噪比会按 √N 提高？”这一步就是概率统计在相机里的直接应用。
3. **理解 RAW 域光流对齐。**多张叠加有个前提：每张要严丝合缝地对齐。手持拍摄时手会抖，画面里的人和车也在动。手机在 RAW 域，也就是尚未做色彩处理的原始传感器数据里，用光流（Optical Flow）算法估算每一块像素的位移，把多帧逐块对齐后再融合。选择在 RAW 域操作，是因为这里的数据最接近真实的光子统计，噪声特性还没有被后续处理扭曲。

本台阶的收获：所谓“把黑夜拍成白天”，并没有凭空增加光，只是把多张照片里分散的光子按统计规律累积起来，再把随机噪声平均掉。整个过程把第五章讲的毫秒级计算摄影接力和第八章的半导体成像物理串在了一起。

9.2.4 进阶：5G 包络跟踪如何提升功放能效？

起点场景：5G 手机在信号弱时明显发热、掉电快，其中一个大头是射频功率放大器（Power Amplifier，PA）。工程上怎样让它少浪费电？

推荐的追问路径：

1. **认识高峰均比的挑战。**5G 使用高阶调制，比如 1024-QAM（正交幅度调制）。它在一个符号里塞进更多比特，信号幅度也随之剧烈起伏，峰值功率远高于平均功率，这就是高峰均比（PAPR）。PA 必须按峰值准备供电电压，但大部分时间信号只在平均水平附近，多余的电压就变成热量。
2. **理解包络跟踪的思路。**包络跟踪（Envelope Tracking，ET）让 PA 的供电电压随信号包络实时变化：信号大时给高压，信号小时给低压。类比一下，固定供电像全程开着大水龙头，ET 则是按需拧阀门。可以请 AI 画出“固定供电”与“ET 供电”下电压曲线和信号包络的对比示意。
3. **深入动态供电的速度要求。**5G 信号带宽可达 100MHz，包络变化极快。ET 电源芯片必须有足够高的压摆率（Slew Rate），在微秒级甚至更短的时间尺度内完成电压调谐，还要和射频信号严格同步。时序一旦错位，就会引入失真，反而恶化通信质量。这里可以追问 AI：“ET 调制器的带宽不足时，会在频谱上产生什么问题？”

本台阶的收获：能效问题最终落在调制方式、电源响应速度和信号同步三者的协同上。它把第五章的射频电磁流和第八章香农定理背后“用更复杂的调制换更高速率”的代价联系了起来。

9.2.5 小结：阶梯的价值在于连通

三道题看似分属电池、相机和射频三个领域，底层逻辑却很一致：在物理约束下，用系统设计把能量和信息的损耗降到最低。中学生从焦耳定律出发，大学生借助概率统计，工程师掌握信号与电源的动态协同，三人看的都是手里这部手机，只是深浅不同。

把一个现象追问到原理层，再从原理回到实物验证，这个往返过程就是“系统透视眼”的训练方式。下一节，我们会把这种追问能力放进完整的业务场景，从一次真实操作出发，推演整部手机的全链路运行。

9.3 动态运行沙盘推演：真实业务场景的全链路穿透

前面八章我们把手机拆成了模块、器件和原理。这一节反过来，把它们重新拼成一台正在运转的机器。我们选两个日常场景做“沙盘推演”：一个只持续约四分之一秒，另一个持续几十分钟、把机器逼到极限。读者可以把每一步当作一个提问入口，交给 AI 助手继续追问，看看自己能把哪一环讲清楚。

9.3.1 沙盘一：便利店扫码支付的 250 毫秒接力

场景：你站在收银台前，双击电源键调出扫码界面，对准收款码，按下指纹完成扣款。整个过程你感觉只是一下，手机内部却完成了一场五棒接力。

第一棒：从按键到亮屏。 电源键本质上是一个开关，它的闭合会向处理器发出一个“中断（Interrupt）”信号，相当于有人直接拍门，休眠中的系统必须立即响应。几乎同时，环境光传感器读出周围有多亮，决定屏幕该用多高的亮度。显示驱动芯片（DDIC，Display Driver IC）把刷新率提到 120Hz，点亮 OLED 屏。这一步对应第五章讲过的“休眠与唤醒”：手机平时处于微安级的“假死”状态，靠中断机制在毫秒内复苏。

第二棒：让镜头看清。 摄像头模组通电后，音圈马达（VCM，Voice Coil Motor）推动镜片前后平移，系统比较画面清晰度的变化来找到最清楚的位置，这叫反差对焦。图像传感器（CIS，CMOS Image Sensor）以每秒 60 帧的速度，把未经处理的原始数据（RAW 帧）通过 MIPI 高速接口推送给图像信号处理器（ISP）。这里串起了第三章的光学系统和第八章的光电效应：光子在像素里变成电荷，电荷再变成数字。

第三棒：从画面里找出那个方块。 画面里有收银台、商品和你的手，二维码只占一小块。神经网络处理器（NPU）运行一个轻量的目标检测模型，先锁定二维码的位置并裁切出来；随后 CPU 用 NEON 指令集（一种能同时处理多个数据的并行指令）快速完成 Reed-Solomon 纠错解码。正因为有纠错码，二维码即使被折皱或部分反光，也常常能读出来。这一棒正是第三章“异构算力、专芯专用”的现场演示：擅长找图形的交给 NPU，擅长精确计算的交给 CPU。

第四棒：确认“是你本人”。 指纹传感器提取的特征不会交给普通应用，而是送进硬件安全隔离区（Secure Enclave / TEE），与存放在 eFuse（一次性熔丝存储，写入后不可改）相关的哈希数据比对。比对通过后，隔离区内的硬件私钥用 RSA 或 ECC 算法对支付请求签名。私钥始终不出“金库”，即便手机里装了恶意软件，也只能看到签名结果，拿不到钥匙。

第五棒：把结果送上天空。 网络协议栈把签名后的报文加密封装，基带芯片把它调制成射频信号，功率放大器（PA）放大后，通过金属中框上的天线发射出去。与此同时，X 轴线性马达给出约 15 毫秒的清脆振感，告诉你“已完成”。这一棒把第五章的射频电磁流、第四章的中框天线馈电和第八章的麦克斯韦方程连在了一起。

推演要点：一次扫码几乎调动了本书讲过的所有子系统。任何一棒慢下来，比如对焦犹豫、信号弱导致重传，你都会觉得“手机今天有点卡”。

9.3.2 沙盘二：38℃ 车内导航加视频通话的温控博弈

场景：盛夏室外 38℃，手机夹在汽车挡风玻璃下，阳光直射，没有空气流动。它同时在做四件事：在 5G 弱信号下上传视频通话画面、高频 GPS 定位导航、屏幕以峰值亮度对抗阳光、一边充电一边使用。

四大热源叠加：

• 屏幕 OLED：峰值亮度下约 4.5W；
• 射频 PA：弱信号时以全功率发射，约 3W；
• SoC：视频编码和导航渲染让它持续高频运行；
• 电荷泵：快充时的转换损耗同样变成热量。

注意 PA 一项：信号越弱，手机越要“喊大声”才能让基站听见，发热反而越高。这是很多人没想到的。

危机出现：均热板（VC）里的纯水本应蒸发、冷凝、循环带走热量，但在这种环境下工质已完全汽化，失去了循环能力；金属中框温度逼近 46℃，芯片结温突破 90℃。第六章讲过的“温度墙”就在眼前。

多级断崖式介入：系统不会一次全关，而是按“牺牲代价从小到大”的顺序逐级让步。

这个顺序本身就有讲究：充电发热对用户体验影响最小，最先砍掉；屏幕和算力直接关系到当下的使用，放在后面；关闭摄像头是最后的保护手段，防止电池和器件受损。它体现了第六章的核心思想：在密闭、无风扇的机身里，手机唯一能做的就是“用性能换温度”。

9.3.3 把沙盘交给 AI 继续推演

这两个沙盘都可以改变条件再推一遍。你可以这样向 AI 提问：

• “如果扫码时网络只有一格信号，第五阶段会怎样变化？”
• “如果车内开了空调出风口对着手机，四步降级中哪几步可能不会触发？”
• “为什么沙盘二要先断充电，而不是先降屏幕亮度？”

回答时，请 AI 指明涉及的是哪一层：结构、流动、机制还是原理。能把一个现象沿着九层阶梯上下贯通，就说明你已经从“会用手机”走到了“看懂手机”。下一节结语，我们将把视野从这台机器放大到它背后的人类技术积累。

结语 从一部手机读懂人类文明的微缩奇迹

现在，请把手边的手机再拿起来一次。屏幕依旧亮着，玻璃依旧光滑，它和你翻开本书第一页时没有任何区别。变化的是你看它的方式。

一、同一块玻璃，四层透视

在序章里，我们把手机称作“口袋里的发光玻璃”。这是大多数人对它的全部印象：一块能滑动、能刷视频、能扫码付款的平板。读完九章之后，同样的视线可以穿过表面，一层层往里看。

透过盖板玻璃，你看到的不再只是“屏幕”。玻璃下面是柔性 OLED（有机发光二极管，Organic Light-Emitting Diode）面板，它的基底是一层可弯折的塑料薄膜。屏幕底部的驱动走线没有占用正面空间，而是用 COP（Chip on Pi，把驱动芯片做在柔性基板上再整体弯折）工艺对折到了屏幕背后。手机能把下巴做窄，靠的就是这一折。

透过金属中框，你看到的不再只是“边框”。框上那几道细细的塑料缝，是纳米注塑留下的绝缘断点。它们把整圈金属切成几段，让其中一部分变成天线的辐射体。你在地铁里刷新网页时，这段金属正以每秒数十亿次的频率振荡，把数据包变成微波送进空气。

透过摄像头的突起，你看到的不再只是“几个圆圈”。镜片组背后，音圈马达靠电磁力驱动镜头前后移动，镜头由细如发丝的微米级悬丝吊着，靠这种悬浮结构完成对焦和防抖。再往里是图像传感器，像素层与电路层分开制造、上下叠合的双层晶体管结构，让每个像素能接住更多光子。

穿透主板上的金属屏蔽罩，你看到的不再只是“芯片”。双层堆叠主板通过中介层焊接在一起，SoC（系统级芯片，System on Chip）的头顶以 PoP（叠层封装，Package-on-Package）的方式压着一颗 LPDDR（低功耗双倍数据速率内存）芯片。指甲盖大小的硅片里排着上百亿个晶体管，CPU、GPU、NPU、ISP 各管一摊，按任务轮流上岗。

这四次透视对应的，正是全书反复走过的几条主线：显示与封装、射频与天线、光学与成像、计算与存储。

二、九层阶梯回看：从“是什么”到“为什么”

回头看本书的结构，我们并不是在罗列零件，而是沿着一条认知阶梯往下走。

这条阶梯的价值在于：任何一个现象都可以沿它上下移动。比如“手机玩游戏会发烫降帧”，在对象层是用户体验，在机制层是温度墙和热节流，在器件层是 SoC 与散热材料，在原理层是半导体功耗与热传导。能在层与层之间自由切换，才算真正“看懂”了一样东西。

三、为什么说它是文明的微缩

说智能手机是“人类文明在微观尺度上的集大成者”，并不是修辞上的夸张，而是一个可以逐条核对的判断。

• 它浓缩了基础科学。天线背后是十九世纪的电磁理论，摄像头背后是二十世纪初的光电效应，电池背后是电化学，基带背后是信息论。几代科学家的成果被压进了同一个机身。
• 它浓缩了工程折中。更大的电池与更薄的机身、更强的算力与更低的温度、更多的天线与更完整的金属外观，每一对矛盾都没有完美答案，只有在限定空间里反复权衡出的方案。
• 它浓缩了全球分工。芯片设计、晶圆制造、屏幕面板、摄像头模组、组装测试分散在不同国家和地区的企业手中。一部手机的诞生，本身就是一张全球协作网络的缩影。
• 它浓缩了社会运行。通信、支付、导航、身份认证都汇聚在这块玻璃上，所以它才需要 TEE（可信执行环境，Trusted Execution Environment）这样的硬件金库来守住最敏感的数据。

科学、工程、产业、社会，四个维度在同一个物体上交汇。这正是我们选择手机作为“实体锚点”的理由：它足够常见，人人都摸得到；又足够复杂，能承载整套现代技术体系。

四、带走一双“系统透视眼”

本书真正想留给你的，不是某个参数，也不是某项工艺的名字。参数会更新，工艺会换代，今天的旗舰明天就会成为旧款。能够留下来的，是一种看问题的方法：

1. 先找边界：这个系统由哪些部分组成，空间、能量、热量的上限在哪里。
2. 再看流动：信息、电能、光、热分别从哪里来、到哪里去。
3. 追问机制：当资源不够时，系统靠什么规则做取舍。
4. 落到原理：这些规则最终受哪条物理或信息定律约束。

这套方法同样适用于汽车、无人机、智能手表、家用路由器，甚至一座数据中心。它们的尺度不同，零件不同，但都是在有限空间和有限能量里，把计算、感知、通信、供能拼成一个整体。读懂了一部手机，你就建立起理解现代高集成数字世界的核心坐标系。

结束，也是开始

合上书，手机仍会照常亮屏、联网、拍照、充电。它不会因为你看懂了它而发生任何改变，但你已经不同了：下一次听到“百瓦快充”“潜望长焦”“全新架构”这样的词，你会自然地追问它付出了什么代价、解决了什么矛盾、依赖了哪条原理。

带着这双系统透视眼，你已经做好准备，去审视并解码我们生活中的下一座工程与文明奇迹。

版本

一、检查

• 范围：简体版全部 46 节。
• 方法：抽出所有含年份、数字、单位、厂商或型号的句子，共 198 句，由 AI（Claude）逐句核对；有疑问的再联网查证（厂商资料、标准、技术媒体）。
• 局限：这是快速核查，不是逐句审读。没有数字的论述、类比是否恰当、节与节之间的衔接都没有检查。凡是判为「没有问题」的句子，大多依据核查者自身的知识，没有逐条联网查证；而本书也是同一个 AI 写的，可能存在双方共同的盲点。本书尚未经过人工审读。

二、修改

1. 事实错误

2. 写作痕迹

3. 前后不一致

4. 说法过头

5. 无法核实的数字

6. 插图（发布网页版时发现）

第一次核查只查了正文，插图里的文字没有查。发布网页版时发现三幅图重复了正文里已改正的说法，一并修改：

三、没有修改、需要注意的

• 英文版（The Smartphone）和繁体版（智慧型手機）尚未同步修改，正文和插图仍包含上述问题，需要对第 02、04、06、10、11、19、23、24、25、26、29、32、34、36、37、45 节重新翻译后再成书。
• 原稿带来的其他具体数据（如 BTB 连接器间距、均热板厚度、马达启停时延、扬声器吸音材料等）本次只做了合理性判断，没有逐条联网查证。

四、文件

• 修改前的 46 节原文和 3 幅原图备份在书的工作区 back/factcheck-20261027/。
• 网页版（征求意见稿）：https://wenmin20212-dotcom.github.io/ai-era-system-books/smartphone/
• 核查报告：《智能手机》简单事实核查（2026-10-27）。
• 本次 PDF 改用丛书统一的生成方式（Word 转网页后用 Chrome 打印），版式与第 17–24 册一致。

整理：Claude（Mac 作家 SageWrite），2026-10-27
